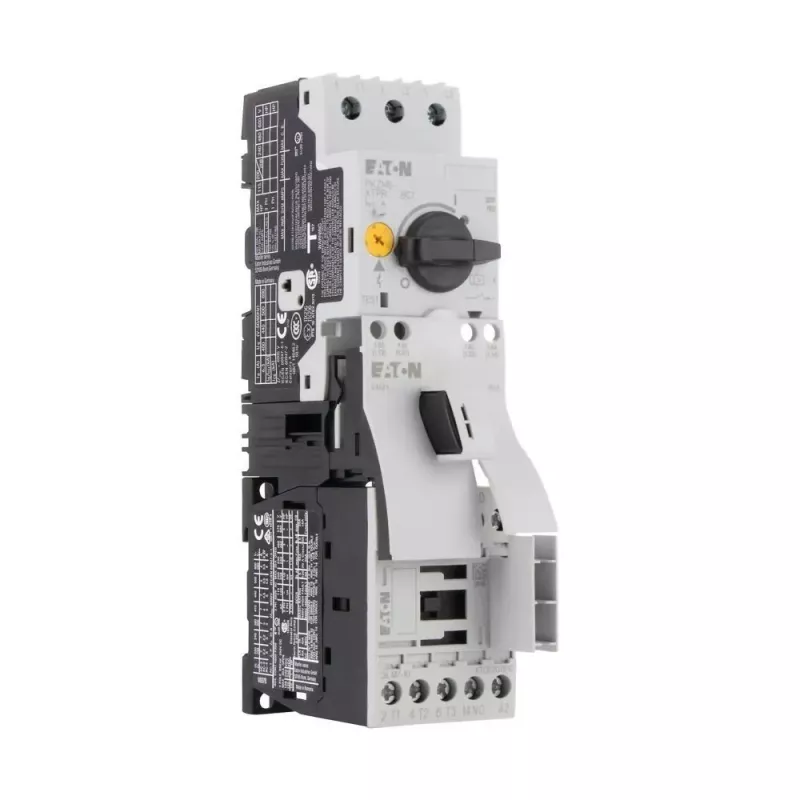

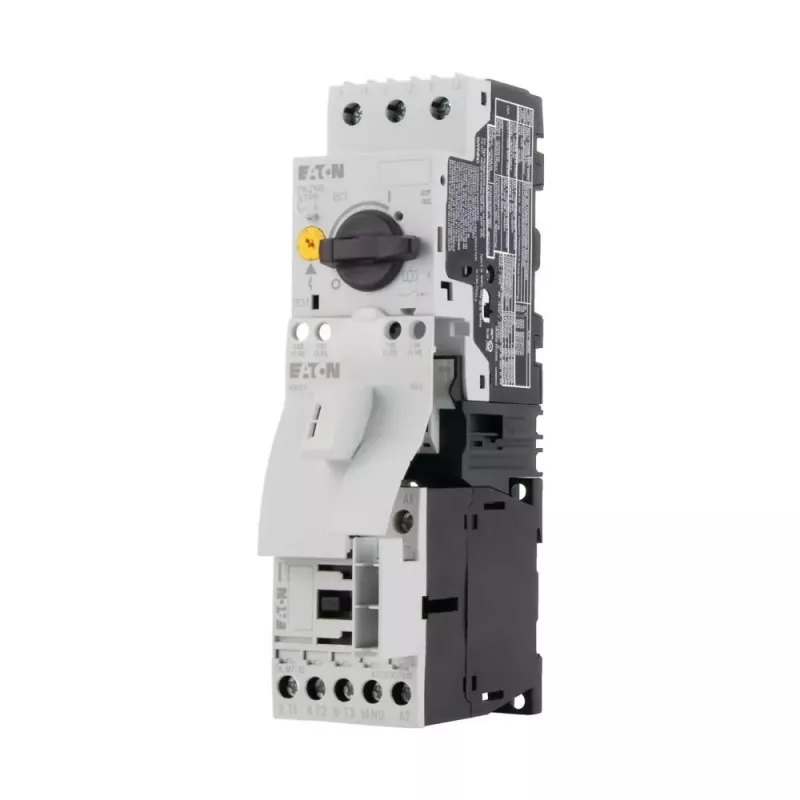

Eaton MSC-D-1.6-M7 tiešais starteris, 1,0-1,6 A, 230 V AC, DIN sliedei 283140

Eaton MSC-D-1.6-M7 ir kompakts tiešais starteris, kas apvieno motora aizsardzības automātisko slēdzi un kontaktoru vienā DIN sliedes modulī. Tas paredzēts mazu trīsfāžu motoru (līdz 0,37 kW pie 230 V AC) ieslēgšanai un aizsardzībai industriālajās vadības panelēs.

Galvenās priekšrocības

• Ietaupa vietu un vienkāršo elektroinstalāciju, jo vienā ierīcē ir gan aizsardzība, gan komutācija.
• 2. tipa koordinācija nodrošina, ka īssavienojuma gadījumā starteris netiek bojāts, tādējādi palielinot sistēmas darba laiku.
• Iebūvēta īssavienojuma aizsardzība un termiskā pārslodzes aizsardzība ar regulējamu diapazonu 1,0–1,6 A.
• Vienkārša montāža uz DIN sliedes.

Kam piemērots

Šis starteris ir ideāli piemērots maziem motoriem, kas tiek izmantoti:

• mazās konveijera sistēmās,
• sūkņos un ventilatoros,
• darbgaldos,
• iepakošanas iekārtās.

Tehniskā specifikācija

• Nominālā darba strāva: 1,6 A
• Termiskās pārslodzes atbrīvošanas diapazons: 1,0–1,6 A
• Nominālais darba spriegums: 230 V AC
• Vadības spriegums: 230 V AC, 50/60 Hz
• Nominālā motora jauda pie 230 V: 0,37 kW
• Polu skaits: 3
• Īssavienojuma aizsardzība: iebūvēta
• Koordinācijas tips: 2. tips
• Palīgkontakti: 1 NO + 1 NC
• Montāža: DIN sliedei
• Aizsardzības pakāpe: IP20
• Standarti: IEC/EN 60947-4-1, VDE 0660
• Apkārtējās vides darba temperatūra: -25 līdz +55 °C

Kā lietot

Starteris tiek montēts uz DIN sliedes vadības panelī. Pirms montāžas pārliecinieties, ka barošanas spriegums ir atslēgts. Pievienojiet motora vadus atbilstoši shēmai, ievērojot polu secību. Iestatiet termiskās pārslodzes atbrīvošanas strāvu atbilstoši motora nominālajai strāvai (1,0–1,6 A diapazonā). Vadības spriegums 230 V AC tiek pievadīts kontaktoram, lai ieslēgtu vai izslēgtu motoru.

Padoms: regulāri pārbaudiet startera kontaktu stāvokli un tīrību, īpaši putekļainās vidēs. Nekad nepārsniedziet iestatīto strāvas diapazonu, jo tas var izraisīt motora bojājumus. Izmantojiet tikai kvalificētu personālu elektroinstalācijas darbiem.
