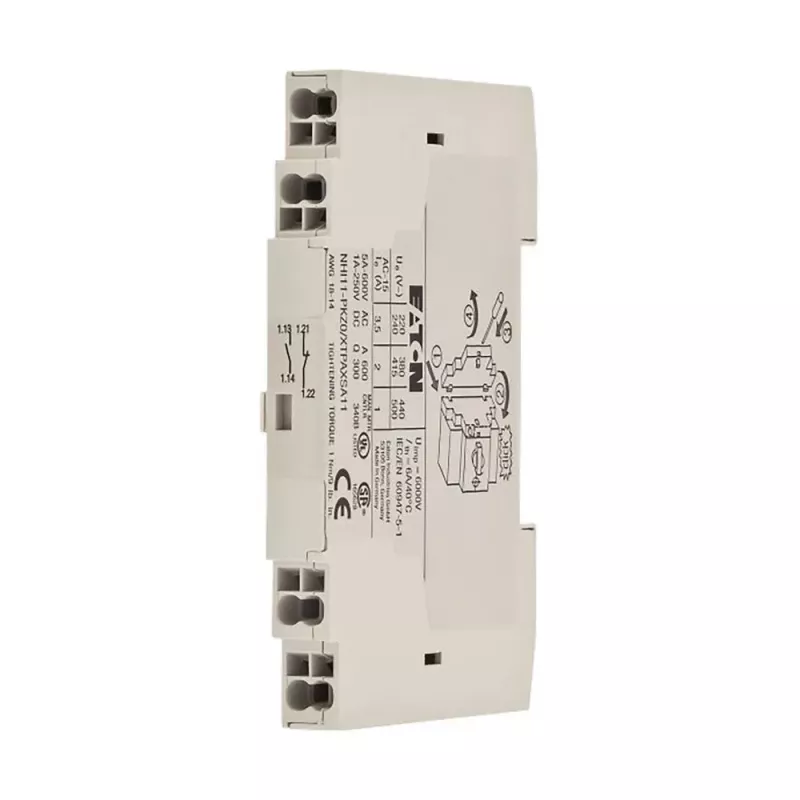

Eaton NHI11-PKZ0-PI palīgkontakts 1NO+1NC PKZ0 199328

Ja PKZ0 motora aizsardzības automāts ir jāpapildina ar signāla kontaktiem, Eaton NHI11-PKZ0-PI ir tieši tas, kas nepieciešams. Šis sānu montāžas palīgkontakts nodrošina vienu normāli atvērtu (NO) un vienu normāli aizvērtu (NC) kontaktu, ļaujot pārsūtīt automāta stāvokli uz vadības sistēmu.

Priekšrocības

• Vienkārša uzstādīšana: modulis piestiprinās tieši PKZ0 automāta sānos bez papildu instrumentiem.
• Uzticami savienojumi: skrūvju spailes pieņem gan viendzīslu, gan daudzdzīslu vadus, kā arī elastīgus vadus ar uzmavām līdz 2,5 mm².
• Kompakts dizains: palīgkontakts nepalielina automāta aizņemto vietu sadalnē, vienlaikus paplašinot tā funkcionalitāti.

Kam piemērots

• PKZ0 motora aizsardzības automātu stāvokļa indikācijai
• Vadības ķēžu bloķēšanai motora palaidējos
• Automāta stāvokļa attālinātai signalizācijai

Galvenie tehniskie dati

• Kontaktu konfigurācija: 1 NO + 1 NC
• Nominālā darba strāva: 2 A pie AC-15 230 V, 1 A pie AC-15 400 V, 1 A pie DC-13 24 V
• Nominālais izolācijas spriegums: 690 V (IEC/EN), 600 V (UL/CSA)
• Nominālais impulsa izturības spriegums: 6 kV
• Spaiļu savienojumu iespējas: 0,75–2,5 mm² viendzīslu/daudzdzīslu vai elastīgs ar uzmavu
• Pievilkšanas griezes moments: 0,8–1,2 Nm
• Aizsardzības pakāpe: IP20 spailēm, IP40 priekšpusei

Kā lietot

Uzstādiet NHI11-PKZ0-PI PKZ0 automāta kreisajā vai labajā pusē atbilstoši jūsu shēmai. Pievienojiet vadus, ievērojot norādīto griezes momentu, lai nodrošinātu vibrācijas izturīgu savienojumu. Pēc montāžas pārbaudiet kontaktu darbību, pārslēdzot automātu.

Ieteikums: vienmēr izmantojiet kalibrētu skrūvgriezi un pievelciet spailes ar 0,8–1,2 Nm. Tas garantēs drošu kontaktu un novērsīs bojājumus.
