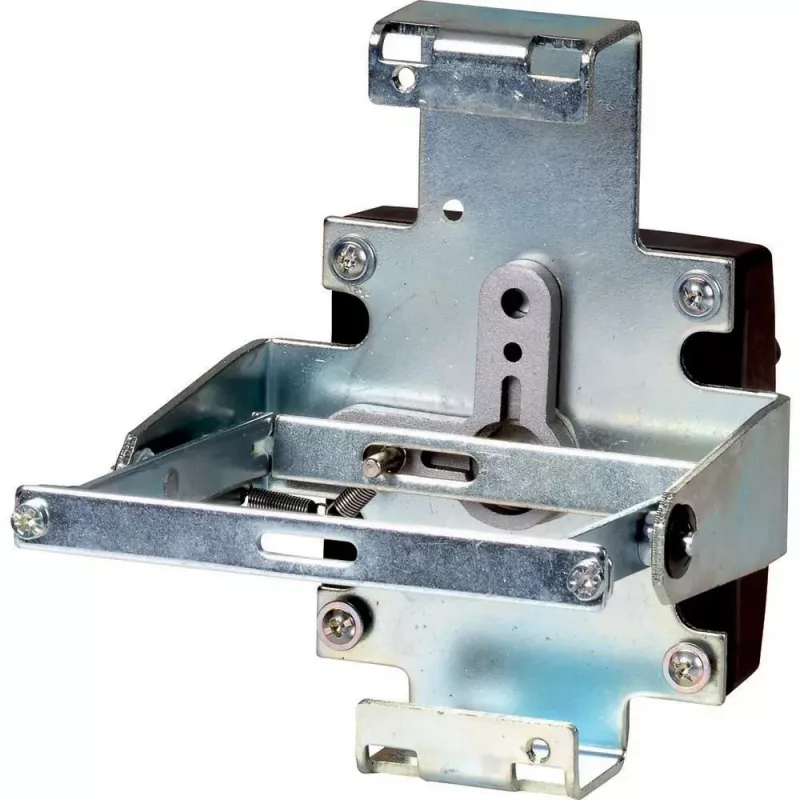

Eaton NZM1-XRAV aizmugures montāžas rotācijas vadības mehānisms NZM1 automātslēdžiem 107245

Ja automātslēdzis atrodas aiz sadales skapja durvīm, tā vadība no ārpuses bieži vien ir apgrūtināta. Eaton NZM1-XRAV risina šo problēmu, ļaujot ērti ieslēgt un izslēgt NZM1 sērijas automātslēdžus, kas uzstādīti skapja iekšpusē, ar rotācijas roktura palīdzību no ārpuses.

Kam paredzēts

Šis mehānisms ir paredzēts sadales skapju būvētājiem, elektriķiem un apkopes personālam, kuriem nepieciešams vadīt Eaton NZM1 automātslēdžus no ārpuses. Tas ir īpaši noderīgs rūpnieciskajās vadības sistēmās, sadales iekārtās un mašīnās, kur automātslēdzis ir uzstādīts iekšpusē, bet tā vadība ir jāveic no ārpuses.

Galvenās iezīmes

• Aizmugures montāžas pozīcija – paredzēts integrācijai skapja durvīs vai priekšējos panelos.
• Rotācijas vadības tips – savietojams ar atsevišķiem rotācijas rokturiem (piemēram, NZM-XTVR, NZM-XTVDV).
• Bloķējams OFF pozīcijā ar līdz pat 3 piekaramajām atslēgām (atslēgas nav iekļautas).
• Aizsardzības pakāpe IP66 priekšpusē, ja to lieto kopā ar atbilstošu rokturi un paneli.
• Atbilst IEC/EN 60947 standartiem.

Specifikācijas

• Produkta veids: Vadības mehānisms
• Montāžas pozīcija: Aizmugure
• Vadības tips: Rotācijas
• Savietojamība: Eaton NZM1 sērijas automātslēdži
• Bloķēšana: Jā, OFF pozīcijā
• Piekaramo atslēgu skaits: Līdz 3
• Aizsardzības pakāpe (priekšpuse): IP66
• Atbilstība standartiem: IEC/EN 60947
• Nepieciešamie piederumi: Atsevišķs rotācijas rokturis (piemēram, NZM-XTVR, NZM-XTVDV)
• Pielietojums: Galvenā slēdža, avārijas apturēšanas funkcijas
• Ražotāja sērija: NZM
• Dizains: Fiksētai uzstādīšanai paredzētiem automātslēdžiem
• Piemērots: NZM1, N(S)1 automātslēdžiem

Kā lietot

Uzstādiet mehānismu aizmugurē uz automātslēdža, kas piestiprināts pie paneļa vai skapja. Pēc tam piestipriniet rotācijas rokturi (jāiegādājas atsevišķi) pie skapja durvīm vai priekšējā paneļa tā, lai tas savienotos ar mehānismu. Pārbaudiet, vai automātslēdzis darbojas no ārpuses. Ja nepieciešams, nobloķējiet OFF pozīcijā, izmantojot līdz trim piekaramajām atslēgām ar loku diametru līdz 8 mm.

Padoms: Pirms pasūtīšanas pārliecinieties, ka izvēlētais rotācijas rokturis ir savietojams ar NZM1-XRAV. IP66 aizsardzība tiek nodrošināta tikai tad, ja mehānisms ir uzstādīts kopā ar atbilstošu rokturi un rūpīgi noblīvētu paneli.
