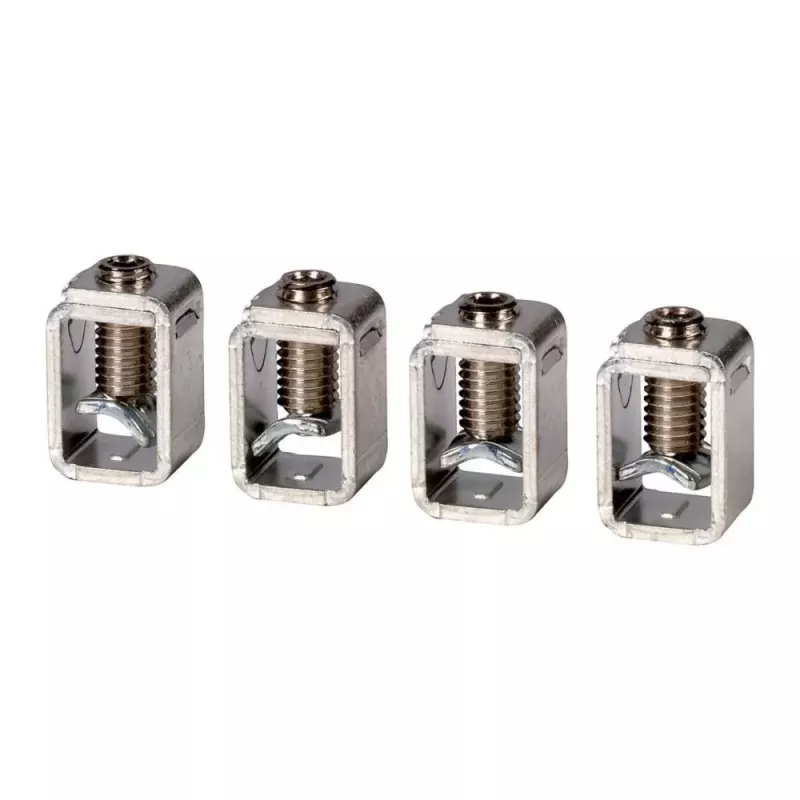

Eaton NZM2-4-250-XKC rāmja spaile 4-poliem 250A 266756

Eaton NZM2-4-250-XKC ir rāmja spaile, kas paredzēta 4-poliem NZM2 sērijas automātiskiem slēdžiem ar nominālo strāvu līdz 250 A. Tā nodrošina drošu un viegli apkopjamu savienojumu galvenajiem ķēdes vadiem, vienlaikus vienkāršojot uzstādīšanu un uzlabojot ilgtermiņa stabilitāti.

Kam paredzēta

Šī spaile ir paredzēta elektrotehniķiem, sadales skapju montētājiem un apkopes speciālistiem, kuri strādā ar Eaton NZM2, N(S)2, PN2 vai P(S)2 automātiskiem slēdžiem rūpnieciskajās sadales iekārtās, motoru vadības centros un sadales paneļos. Tā ir piemērota vietās, kur nepieciešami uzticami lielas strāvas savienojumi.

Galvenās iezīmes

• 4-polju dizains trīsfāžu un neitrālā vai aizsargvada savienojumiem.
• Nominālā strāva līdz 250 A, atbilst NZM2 slēdža jaudai.
• Skrūvju spaile (kārbas skava) drošai vadu noturēšanai.
• Pieņem elastīgos vadus no 10 līdz 120 mm² un stingros vadus no 10 līdz 150 mm².
• Priekšējā montāža ērtai piekļuvei un uzstādīšanai.
• Nominālais izolācijas un darba spriegums līdz 690 V.
• Nominālais impulsa izturības spriegums 8 kV.
• Aizsardzības pakāpe IP20, kad uzstādīta.
• Atbilst IEC/EN 60947 standartiem.

Specifikācijas

• Produkta veids: rāmja spaile / savienojuma spaile
• Polu skaits: 4
• Saderīgās sērijas: Eaton NZM2, N(S)2, PN2, P(S)2
• Maksimālā nominālā strāva: 250 A
• Savienojuma tehnoloģija: skrūvju spaile (rāmja skava)
• Vada šķērsgriezums elastīgajiem vadiem: 10 - 120 mm²
• Vada šķērsgriezums stingrajiem vadiem: 10 - 150 mm²
• Nominālais impulsa izturības spriegums (Uimp): 8 kV
• Nominālais izolācijas spriegums (Ui): 690 V
• Nominālais darba spriegums (Ue): 690 V
• Aizsardzības pakāpe: IP20 (uzstādītā stāvoklī)
• Montāžas veids: priekšējā montāža
• Pielietojums: galvenās ķēdes savienojums
• Standarta atbilstība: IEC/EN 60947
• Materiāls (kontakti): varš/misiņš
• Savienojumu skaits uz polu: 1
• Spailes tips: kārbas spaile

Padomi

Pirms uzstādīšanas pārbaudiet, vai vadu šķērsgriezums atbilst spailes pieņemtajam diapazonam, lai nodrošinātu pareizu iespīlēšanu un izvairītos no pārkaršanas. Izmantojiet Eaton norādītos skrūvju pievilkšanas momentus. Vidē ar paaugstinātu putekļu vai mitruma līmeni apsveriet papildu korpusa izmantošanu, lai saglabātu IP20 aizsardzības līmeni.
