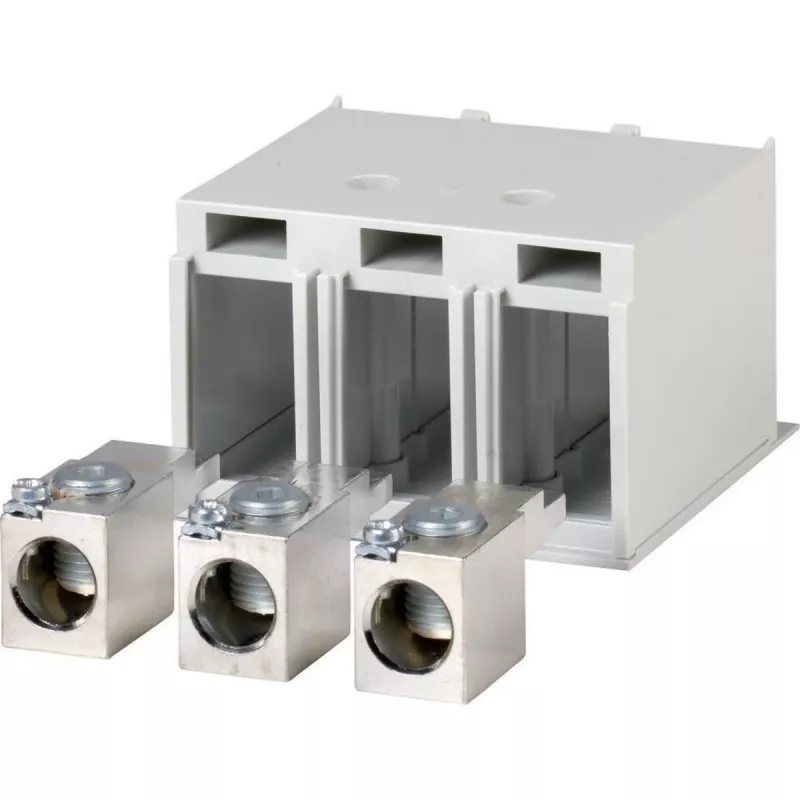

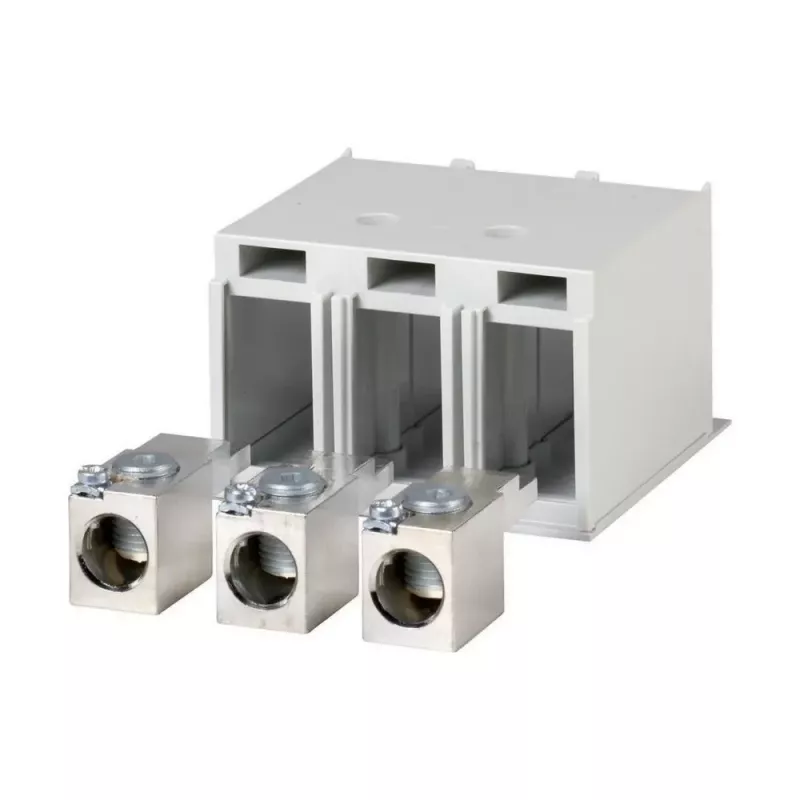

Eaton NZM2-XKA tuneļa spaile, 3 polu, vienai slēdža pusei, 271457

Elektromontāžas speciālistiem, kas strādā ar Eaton NZM2 sērijas automātiskajiem slēdžiem, šī 3 polu tuneļa spaile nodrošina drošu un vienkāršu vadītāju pievienošanu līdz pat 120 mm². Tā ir paredzēta montāžai no priekšpuses un nodrošina skrūvju savienojumu vienā slēdža pusē.

Galvenās priekšrocības

• Liels strāvas vadītāju šķērsgriezums: atbalsta vadītājus no 10 līdz 120 mm² (elastīgos līdz 95 mm²).
• Plašs sprieguma diapazons: darba spriegums līdz 690 V AC, izolācijas spriegums 1000 V.
• Izturīga konstrukcija: vara/misiņa spaile ar plastmasas korpusu.
• Vienkārša uzstādīšana: montāža no priekšpuses, skrūvju savienojums.

Tehniskā specifikācija

• Piederuma tips: Tuneļa spaile
• Polu skaits: 3
• Saderība: Eaton NZM2, N(S)2 sērijas automātiskie slēdži
• Vadītāja šķērsgriezums (cietais): 10 - 120 mm²
• Vadītāja šķērsgriezums (savītais): 10 - 120 mm²
• Vadītāja šķērsgriezums (elastīgais ar uzmavu): 10 - 95 mm²
• Vadītāja šķērsgriezums (elastīgais bez uzmavas): 10 - 95 mm²
• Savienojuma metode: Skrūvju savienojums
• Nominālais darba spriegums (Ue): līdz 690 V AC
• Nominālais impulsa izturības spriegums (Uimp): 8000 V
• Nominālais izolācijas spriegums (Ui): 1000 V
• Materiāls: Vara/misiņa spaile, plastmasas korpuss
• Standarti: IEC/EN 60947
• Uzstādīšanas pozīcija: Montāža no priekšpuses
• Savienojumu skaits uz polu: 1

Kam piemērota

Šī spaile ir ideāli piemērota elektriķiem, inženieriem un apkopes personālam, kas veic pieslēgumus sadales iekārtās, kur nepieciešams drošs un izturīgs savienojums ar liela šķērsgriezuma vadītājiem. Tā nodrošina uzticamu kontaktu pat prasīgos apstākļos.

Kā lietot

Pirms uzstādīšanas pārliecinieties, ka slēdzis ir atslēgts no sprieguma. Noņemiet vajadzīgo vadītāju galus atbilstoši šķērsgriezumam. Ievietojiet vadītājus tuneļa spailē un pievelciet skrūves ar atbilstošu griezes momentu. Spaile paredzēta montāžai no priekšpuses, tāpēc tā ērti pieejama arī pēc slēdža uzstādīšanas.

Padoms: vienmēr pārbaudiet, vai izmantotais vadītāja šķērsgriezums atbilst spailes specifikācijai, un izmantojiet kalibrētu griezes momenta atslēgu, lai nodrošinātu drošu savienojumu. Regulāri pārbaudiet savienojumu stāvokli, īpaši augstas slodzes apstākļos.
