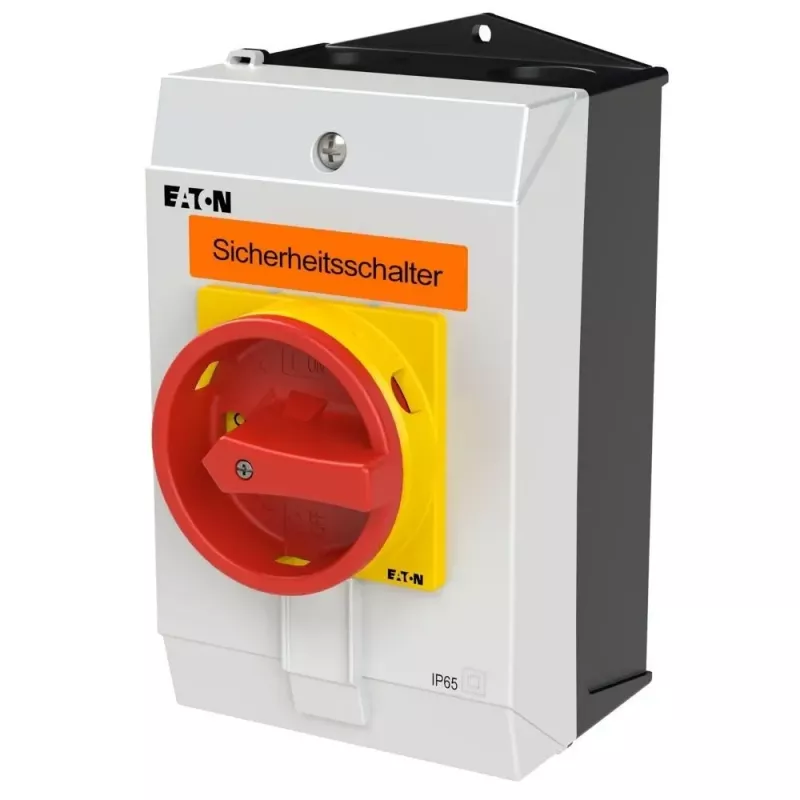

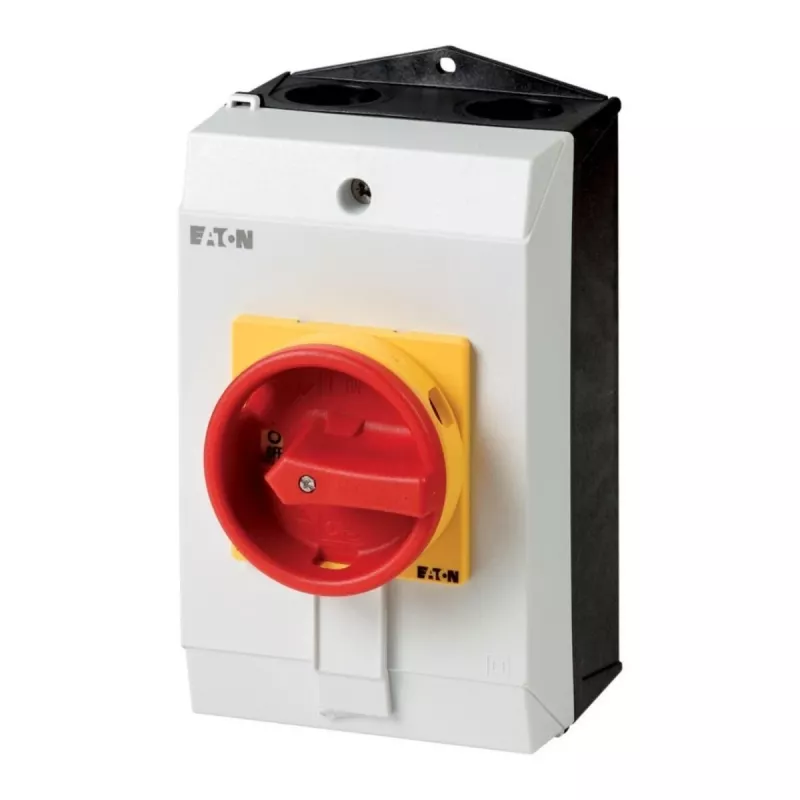

Eaton P1-25/I2-SI 3 polu galvenais slēdzis 25 A, sarkans rokturis, dzeltens priekšpanelis, IP65, virsmas montāža 207308

Kad vajag droši atslēgt trīsfāžu barošanu, Eaton P1-25/I2-SI ir tas, ko ieraudzīsi uzreiz – pateicoties sarkanajam rokturim un dzeltenajam priekšpanelim. Šis galvenais slēdzis ir paredzēts industriāliem elektriķiem un sadales skapju būvētājiem, kuri vēlas vienkāršu un uzticamu risinājumu.

Galvenās priekšrocības

• 3 polu atslēgšana līdz 25 A pie 400 V AC-21A
• Redzams ON/OFF stāvoklis ar sarkanu rokturi un dzeltenu priekšpaneli
• IP65 aizsardzība – piemērots putekļainām un mitrām vidēm
• Virszemes montāža izolētā korpusā (polikarbonāts)
• Skrūvju spailes drošam savienojumam
• 1 NO + 1 NC palīgkontakti statusa atgriezeniskajai saitei
• Atbilst IEC/EN 60947 un VDE 0660 standartiem

Kam piemērots

Šis slēdzis ir ideāls risinājums, ja nepieciešams atslēgt barošanu motoram, sūknim, HVAC iekārtām vai konveijera sistēmām. To var izmantot kā galveno slēdzi mašīnu vadības panelos vai kā apkopes slēdzi.

Tehniskā specifikācija

• Nominālā darba strāva (Ie): 25 A pie 400 V AC-21A
• Nominālais darba spriegums (Ue): 690 V AC
• Nominālais impulsa izturības spriegums (Uimp): 6 kV
• Nominālā īsslēguma izturības strāva (Icw): 0,5 kA (1 s)
• Nosacītā īsslēguma strāva (Iq): 4 kA
• Pārslēgšanās leņķis: 90°
• Pārslēgšanās pozīcijas: 2 (ON/OFF)
• Nominālā jauda (AC-23A, 400 V): 11 kW
• Darba temperatūras diapazons: -25°C līdz +50°C
• Korpusa materiāls: izolēts (polikarbonāts)

Kā lietot

Slēdzis paredzēts virsmas montāžai. Pievienojiet barošanas un slodzes vadus pie skrūvju spailēm, ievērojot shēmu. Palīgkontaktus var izmantot signāla padevei citām ierīcēm. Pārbaudiet, vai slēdzis ir stingri piestiprināts un vai rokturis brīvi pārvietojas starp ON un OFF pozīcijām.

Padoms: Lai nodrošinātu ilgmūžību, regulāri pārbaudiet, vai skrūvju spailes nav atslābušas, un notīriet korpusu no putekļiem. IP65 aizsardzība ļauj to izmantot arī ārpus telpām, taču nav ieteicams iegremdēt ūdenī.
