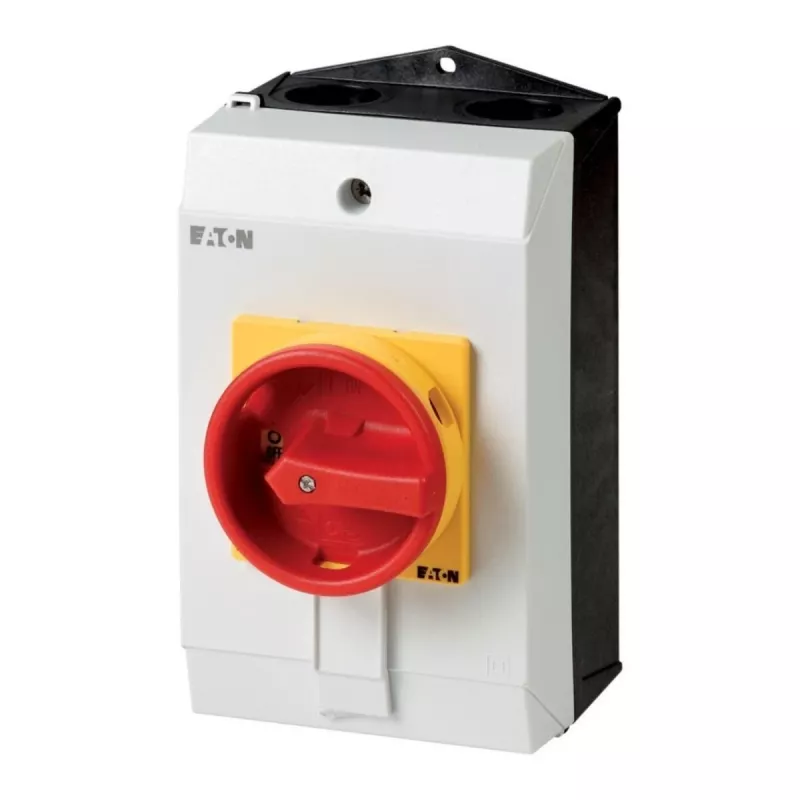

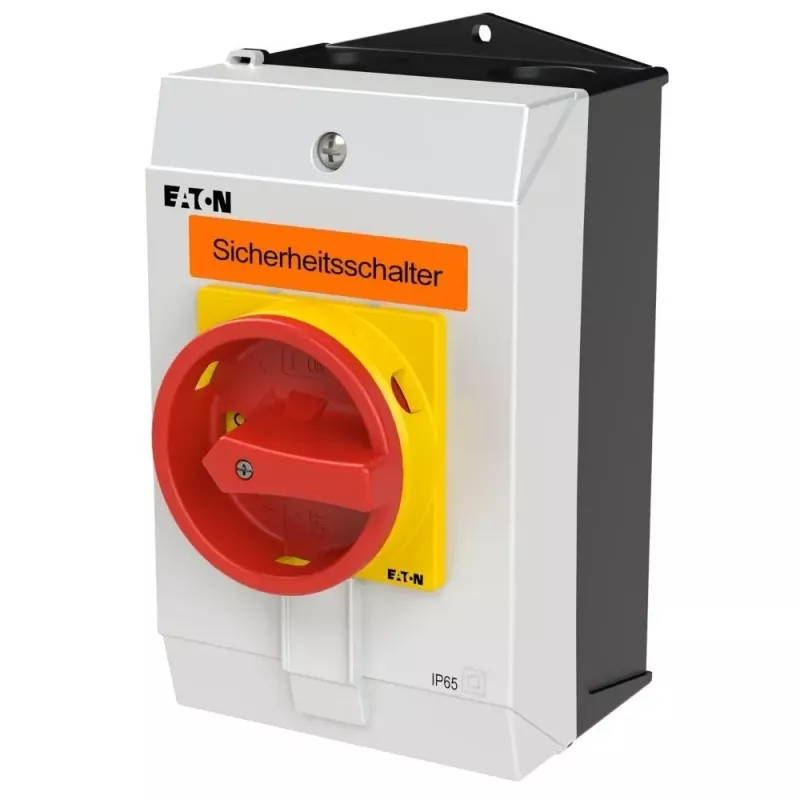

Eaton P1-25/I2-SI/N drošības slēdzis, 3-polu + N, 25 A, priekšējās montāžas, IP65 207312

Priekšējā aizsardzība IP65 nozīmē, ka šis slēdzis ir gatavs putekļainiem un mitriem industriāliem apstākļiem. Eaton P1-25/I2-SI/N ir 25 A galvenais slēdzis ar 3 poliem + N, kas paredzēts priekšējai montāžai sadales skapjos un mašīnu korpusos.

Galvenās priekšrocības

• 25 A nominālā strāva un 690 V AC nominālais darba spriegums
• 3-polu + N (4-polu) konfigurācija
• Priekšējā montāža ar sarkanu/dzeltenu rokturi skaidrai ON/OFF indikācijai
• IP65 aizsardzība priekšpusē, IP20 spailēm
• Bloķējams OFF stāvoklī ar piekaramo atslēgu (nav iekļauta)
• Skrūvju spailes standarta kabeļu uzgaļiem
• Komutācijas leņķis 90°
• Nominālā impulssprieguma izturība 6 kV
• Nominālā īsslēguma strāva 50 kA
• Atbilst IEC/EN 60947-3

Kam piemērots

Industriāliem elektriķiem un sadales skapju būvētājiem kā galvenais atvienotājs mašīnu vadības panelos, konveijeros, iepakošanas iekārtās, HVAC un sūkņu sistēmās. Piemērots arī lockout/tagout procedūrām ražošanas uzņēmumos.

Tehniskie dati

• Slēdža tips: Galvenais slēdzis / drošības slēdzis
• Nominālā darba strāva: 25 A
• Poli: 3-polu + N (4-polu)
• Komutācijas pozīcijas: 2 (ON/OFF)
• Roktura krāsa: Sarkans/dzeltens
• Montāža: Priekšējā
• Aizsardzības pakāpe (priekšpuse): IP65
• Aizsardzības pakāpe (spailes): IP20
• Nominālais izolācijas spriegums: 690 V
• Nominālais darba spriegums: 690 V AC
• Nominālā impulssprieguma izturība: 6 kV
• Nominālā jauda AC-23A pie 400 V: 11 kW
• Nominālā jauda AC-23A pie 690 V: 15 kW
• Nominālā jauda AC-3 pie 400 V: 7,5 kW
• Nominālā nosacītā īsslēguma strāva: 50 kA
• Nominālā īslaicīgā izturības strāva: 0,5 kA (1 s)
• Spaiļu tips: Skrūvju spailes
• Komutācijas leņķis: 90°
• Bloķējams OFF stāvoklī ar piekaramo atslēgu (nav iekļauta)

Kā lietot

Montējiet slēdzi priekšpusē, nodrošinot, ka blīvējums nodrošina IP65 aizsardzību. Pievienojiet kabeļus ar standarta uzgaļiem pie skrūvju spailēm. Pārbaudiet, vai rokturis brīvi pārvietojas starp ON un OFF pozīcijām. Lai nodrošinātu drošu apkopi, pagrieziet rokturi OFF stāvoklī un ievietojiet piekaramo atslēgu (nav iekļauta).

Padoms: vienmēr pārbaudiet, vai slēdzis ir bloķēts OFF stāvoklī pirms apkopes darbu uzsākšanas. Izmantojiet tikai ražotāja ieteiktos piekaramos atslēgas ar atbilstošu diametru.
