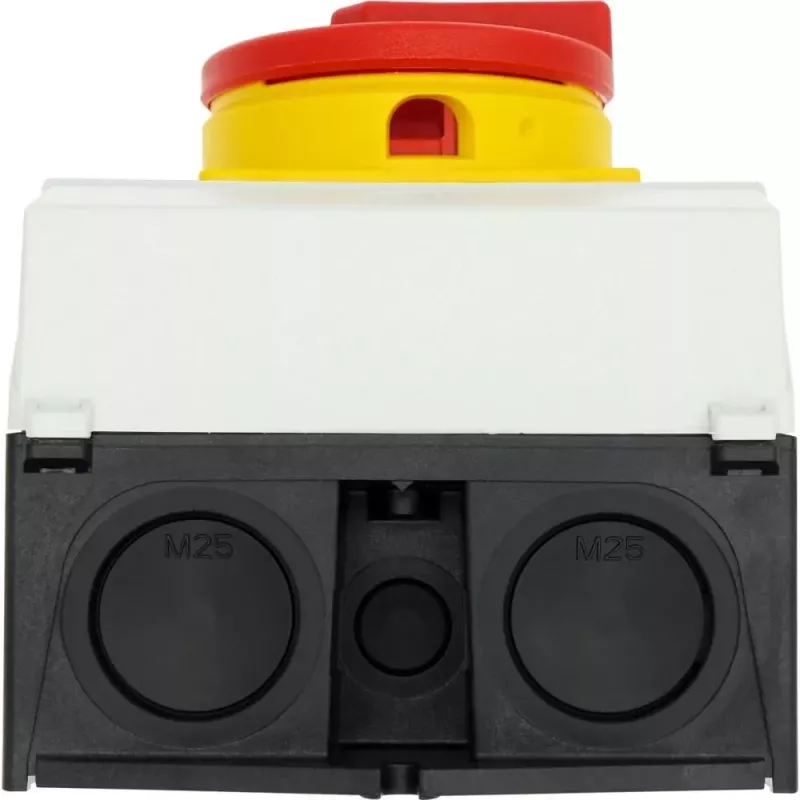

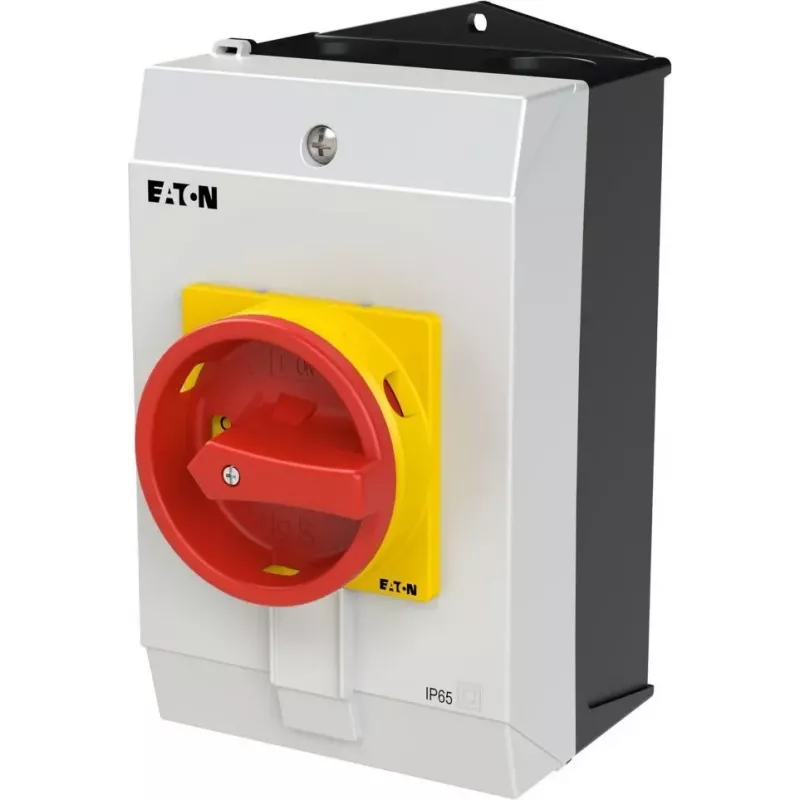

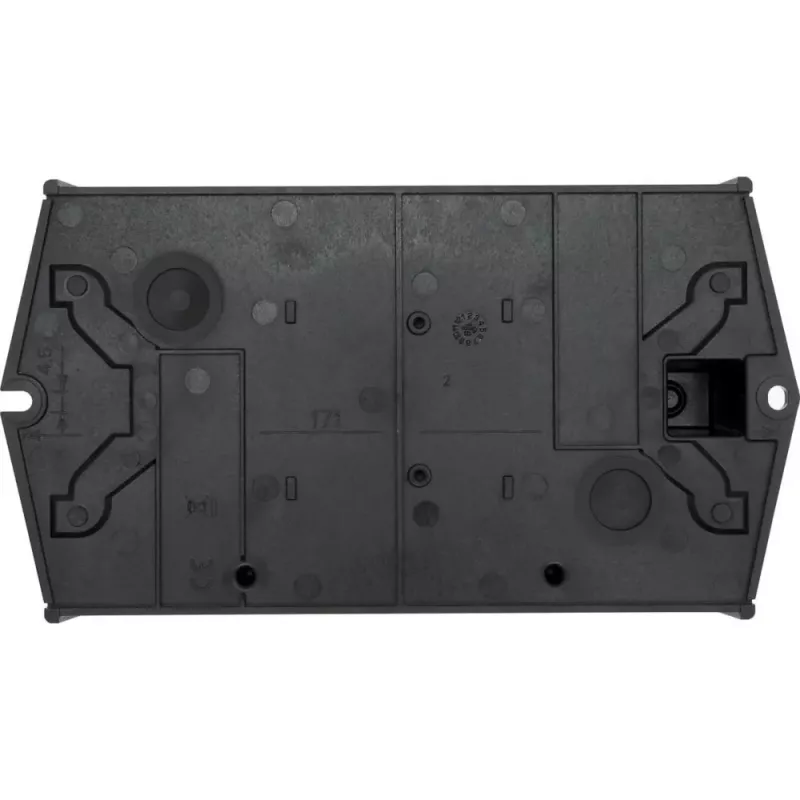

Eaton P1-32/I2/SVB/HI11 galvenais slēdzis 3-poliem 32 A sarkans/dzeltens 207318

32 A nominālā strāva, 690 V AC darba spriegums un IP65 aizsardzība — šis Eaton galvenais slēdzis ir paredzēts tieši tām vietām, kur vajag drošu atslēgšanu un avārijas apturēšanu vienā ierīcē.

Galvenās priekšrocības

• Apvieno galvenā atslēgšanas slēdža un avārijas apturēšanas funkcijas
• 3-polu komutācija, piemērots trīsfāžu slodzēm
• Redzams sarkans/dzeltens rokturis, ko var nobloķēt OFF pozīcijā
• IP65 aizsardzība pret putekļiem un ūdens strūklām
• Iebūvēti 1 NO un 1 NC palīgkontakti vadības ķēdēm
• Izturīgs polikarbonāta korpuss

Kam piemērots

Mašīnu vadības paneļiem, ražošanas līnijām un darbnīcām, kur nepieciešama uzstādīšana uz virsmas. Piemērots arī avārijas apturēšanas funkcijai industriālajās iekārtās.

Tehniskie dati

• Tips: Galvenais slēdzis / atslēgšanas slēdzis
• Polu skaits: 3
• Nominālā darba strāva: 32 A
• Nominālais darba spriegums: 690 V AC
• Nominālais impulsa izturības spriegums: 6 kV
• Īslaika izturības strāva: 0,64 kA (1 s)
• Korpusa aizsardzība: IP65
• Montāžas veids: Uz virsmas
• Roktura krāsa: Sarkans/dzeltens
• Komutācijas funkcija: IESLĒGTS/IZSLĒGTS, avārijas apturēšana
• Komutācijas pozīciju skaits: 2
• Komutācijas leņķis: 90°
• Termināļu tips: Skrūvju spailes
• Palīgkontakti: 1 NO, 1 NC
• Atbilstība standartiem: IEC/EN 60947
• Nominālā frekvence: 50/60 Hz
• Darba temperatūras diapazons: -25 līdz +50 °C
• Korpusa materiāls: Izolēts korpuss (polikarbonāts)

Kā lietot

Piemontējiet slēdzi uz virsmas, pievienojiet trīsfāžu barošanas vadus pie skrūvju spailēm un pievienojiet palīgkontaktus vadības ķēdei. Pārbaudiet, vai rokturis brīvi pārvietojas starp IESLĒGTS un IZSLĒGTS pozīcijām. Avārijas situācijā nospiediet sarkano rokturi, lai atslēgtu strāvu.

Padoms: Lai nodrošinātu drošību apkopes laikā, nobloķējiet rokturi IZSLĒGTS pozīcijā ar piekariņu. Regulāri pārbaudiet, vai IP65 blīvējums nav bojāts, lai saglabātu aizsardzību pret putekļiem un mitrumu.
