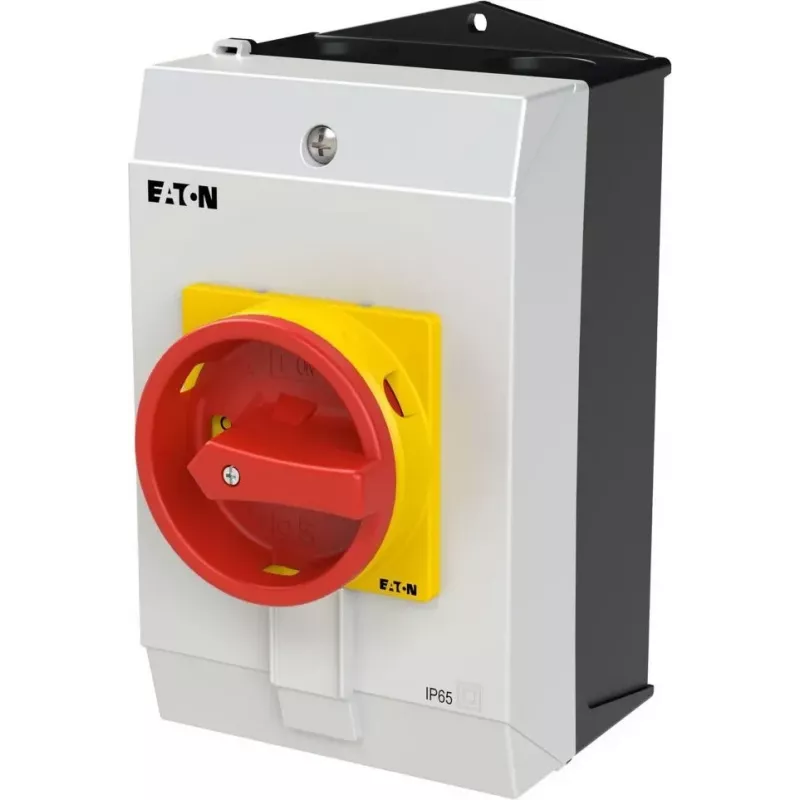

Eaton P1-32/I2/SVB/N galvenais slēdzis 3 polu + neitrāls 32 A IP65 pelēks/sarkans 207319

Kad nepieciešams droši atslēgt trīsfāžu barošanu, parasts slēdzis nav risinājums. Eaton P1-32/I2/SVB/N galvenais slēdzis nodrošina uzticamu IESLĒGTS-IZSLĒGTS kontroli ar neitrālo vadu, ļaujot droši izolēt iekārtu apkopes vai avārijas gadījumā. Tā virsmas montāžas korpuss ar IP65 aizsardzību ir piemērots putekļainām un mitrām vietām, bet sarkanais rokturis skaidri parāda slēdža stāvokli.

Kam paredzēts

Šis slēdzis ir paredzēts elektriķiem, sadales skapju montētājiem un objektu apsaimniekotājiem, kuriem nepieciešams drošs atdalītājs motoru ķēdēm, sadales iekārtām vai mašīnu vadībai. Ideāli piemērots darbnīcām, lauksaimniecības iekārtām un āra apstākļiem, kur nepieciešama aizsardzība pret ūdens strūklu un putekļiem.

Galvenās īpašības

• Nominālā darba strāva 32 A – piemērota tipiskām trīsfāžu slodzēm.
• 3 polu + neitrāla pārslēgšana – pilnīga visu aktīvo vadu atslēgšana.
• IESLĒGTS-IZSLĒGTS funkcija ar bloķējamu IZSLĒGTS pozīciju drošībai apkopes laikā.
• Noslēgts pelēkā korpusā ar IP65 aizsardzību, piemērots virsmas montāžai.
• Sarkans rokturis skaidri norāda slēdža stāvokli.
• Nominālais darba spriegums līdz 690 V AC – piemērots lielākajai daļai rūpniecisko tīklu.

Specifikācijas

• Nominālā darba strāva (Ie): 32 A
• Polu skaits: 3P+N
• Pārslēgšanas funkcija: IESLĒGTS-IZSLĒGTS (I-0)
• Montāžas veids: virsmas montāža (noslēgts)
• Korpusa aizsardzības pakāpe: IP65
• Nominālais darba spriegums (Ue): 690 V AC
• Nominālais impulsa izturības spriegums (Uimp): 6 kV
• Nominālā nosacītā īsslēguma strāva (Iq): 4 kA
• Termināļu jauda (cietais vads): 1 x 10 mm²
• Termināļu jauda (elastīgais vads): 1 x 6 mm²
• Krāsa: pelēks korpuss, sarkans rokturis
• Standarti: IEC/EN 60947-3
• Apkārtējās vides temperatūra: -25 līdz +50 °C
• Bloķējams: jā (IZSLĒGTS pozīcijā)

Padomi

Uzstādot, pārliecinieties, ka slēdzis ir piestiprināts pie līdzenas virsmas un kabeļu blīves ir pareizi noblīvētas, lai saglabātu IP65 aizsardzību. Izmantojiet bloķējamo IZSLĒGTS pozīciju, lai nodrošinātu slēdzi apkopes laikā, un pirms korpusa atvēršanas pārbaudiet, vai barošana ir atslēgta.
