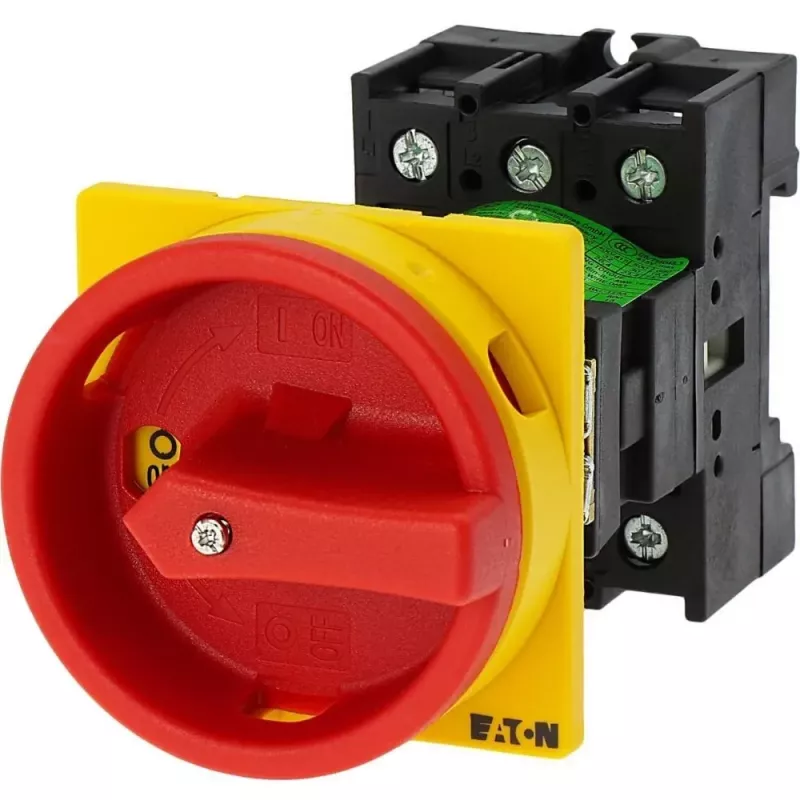

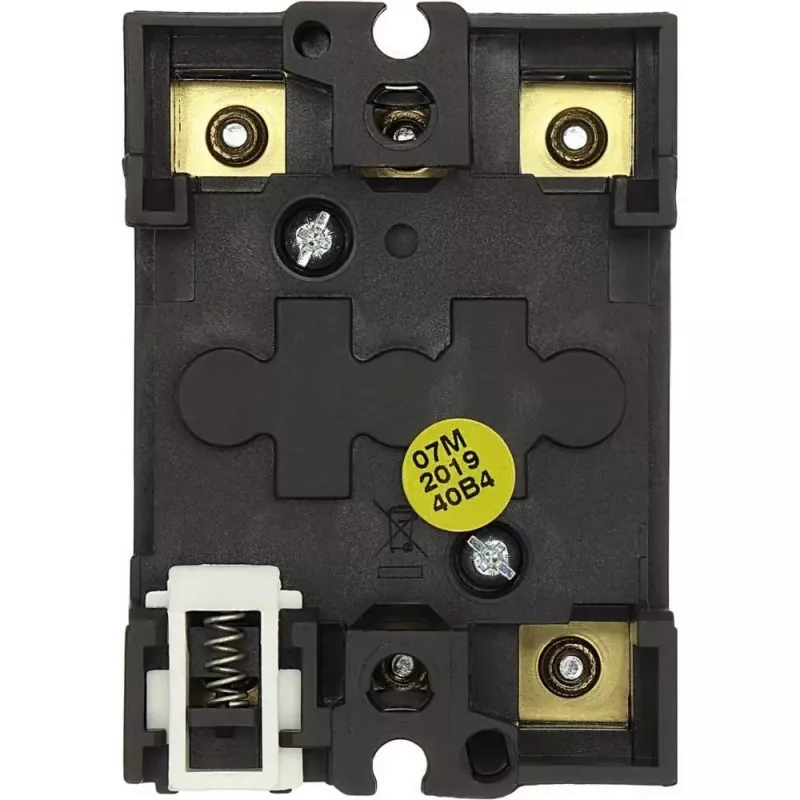

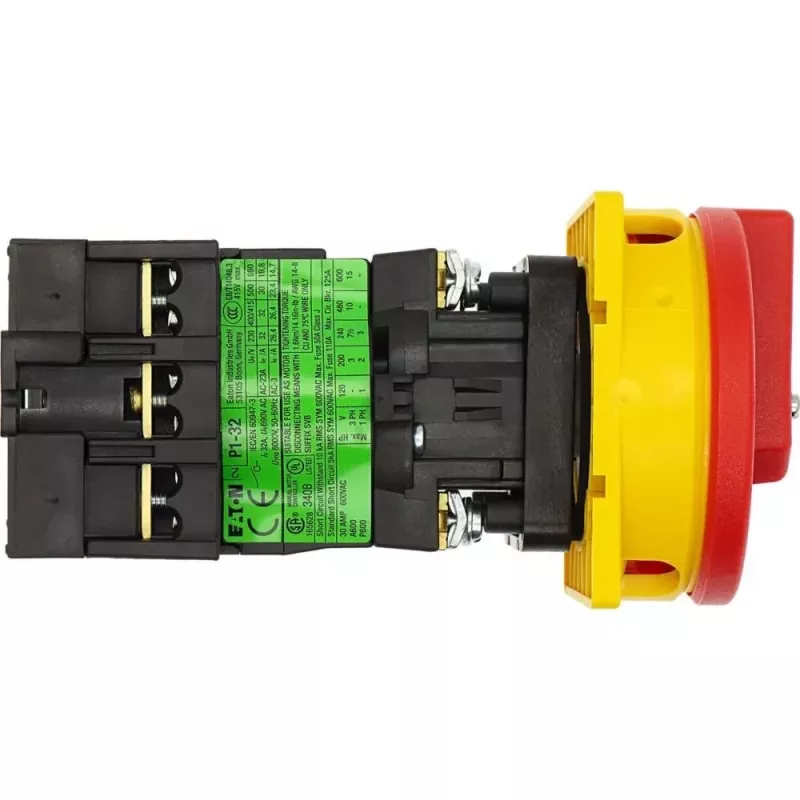

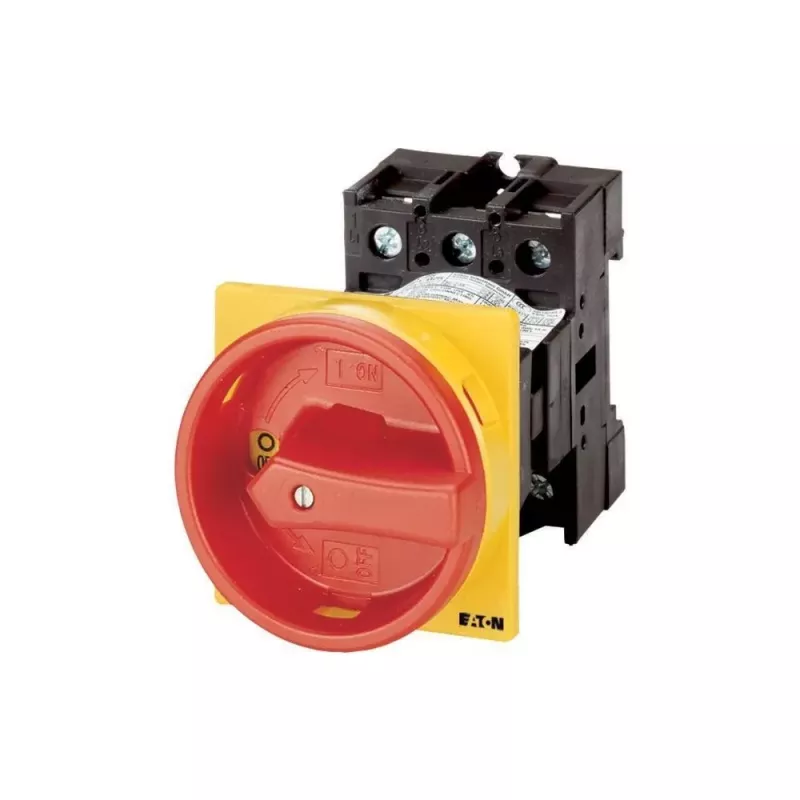

Eaton P1-32/V/SVB galvenais slēdzis ar avārijas apturēšanu, 3-polu, 32A, IP65, starpstata montāža 095676

Kad mašīna ir jāaptur nekavējoties, nav laika meklēt slēdzi. Eaton P1-32/V/SVB apvieno 3-polu 32 A slodzes slēdzi ar avārijas apturēšanas funkciju un dzelteni sarkanu rokturi, nodrošinot skaidru un drošu atslēgšanas punktu 400 V ķēdēm līdz 15 kW.

Kam tas paredzēts

Vadības panelu montētājiem, mašīnu ražotājiem un apkopes komandām, kurām nepieciešams kompakts galvenais slēdzis ar IP65 aizsardzību un iebūvētu avārijas apturēšanu motoru un vadības ķēdēm. Piemērots konveijeriem, iepakošanas mašīnām, sūkņiem un citām iekārtām, kur droša atslēgšana ir obligāta.

Galvenās iezīmes

• 3-polu galvenais slēdzis ar avārijas apturēšanas funkciju un apkopes slēdža iespēju
• Nominālā darba strāva 32 A pie AC-21A un AC-23A, 400 V
• Pārslēgšanas jauda 15 kW pie AC-23A, 11 kW pie AC-3
• Sarkans rokturis uz dzeltena priekšējā paneļa labai redzamībai
• IP65 priekšpuses aizsardzība putekļainā vai mitrā vidē
• Starpstata montāža (Zwischenbau) vienkāršai integrācijai panelī
• Iekļauti 1 NO un 1 NC palīgkontakti statusa atgriezeniskajai saitei
• 90° pārslēgšanas leņķis ar skaidrām ON/OFF pozīcijām

Specifikācijas

• Polu skaits: 3
• Nominālā darba strāva Ie (AC-21A, 400V): 32 A
• Nominālā darba strāva Ie (AC-23A, 400V): 32 A
• Nominālā darba jauda AC-23A (400V): 15 kW
• Nominālā darba jauda AC-3 (400V): 11 kW
• Nominālais izolācijas spriegums Ui: 690 V
• Nominālais impulsa izturības spriegums Uimp: 6 kV
• Aizsardzības pakāpe (priekšpuse): IP65
• Montāžas veids: starpstata montāža
• Pārslēgšanas leņķis: 90°
• Pozīciju skaits: 2 (ON/OFF)
• Roktura krāsa: sarkana
• Priekšējā paneļa krāsa: dzeltena
• Palīgkontakti: 1 NO, 1 NC
• Nominālā īsslēguma strāva Icw (1s): 0,64 kA
• Nominālā nepārtrauktā strāva Iu: 32 A

Padomi

Veicot elektroinstalāciju, pievienojiet palīgkontaktus vadības ķēdei, lai uzraudzītu slēdža stāvokli. Dzeltenais priekšējais panelis un sarkanais rokturis atbilst izplatītajām drošības krāsu konvencijām, taču vienmēr pārbaudiet atbilstību vietējiem noteikumiem attiecībā uz avārijas apturēšanas ierīcēm.
