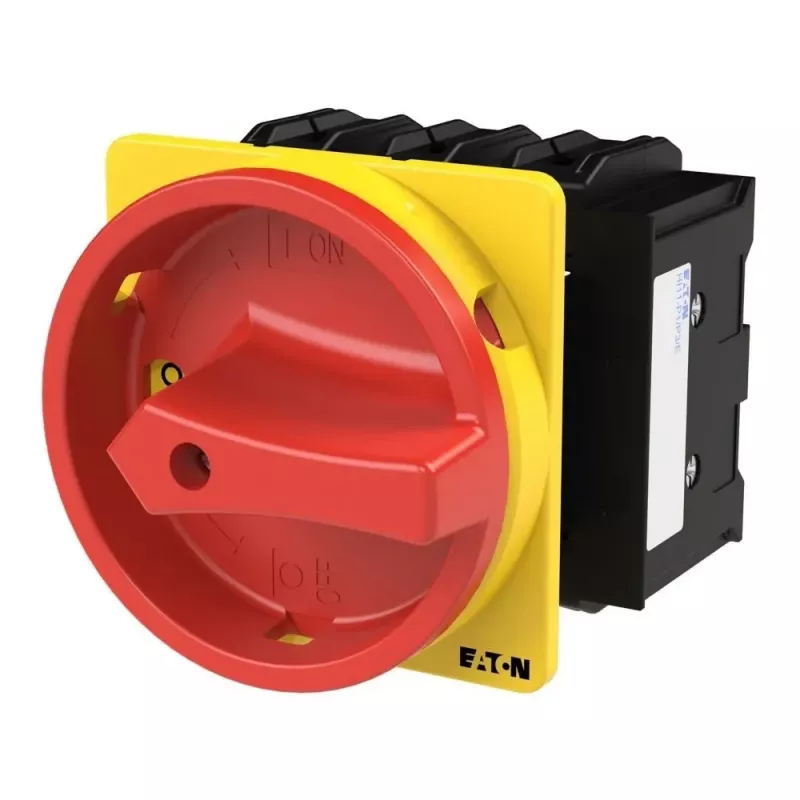

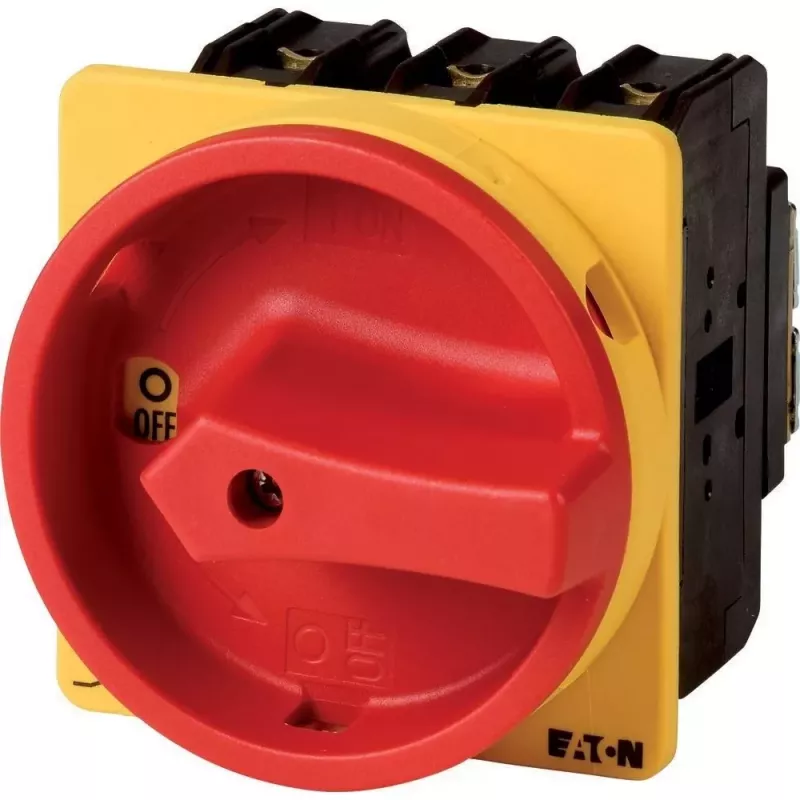

Eaton P3-100/EA/SVB/HI11 3-polų pagrindinis jungiklis 100 A, IP65, raudona/geltona rotacinė rankena, viršutiniam montavimui 029383

Pramoninių valdymo pultų ir mašinų techninės priežiūros specialistams, kuriems reikia patikimo maitinimo atjungimo sprendimo, Eaton P3-100/EA/SVB/HI11 yra skirtas būtent tokiam darbui. Šis 3 polių pagrindinis jungiklis su raudona/geltona rotacine rankena leidžia operatoriui vienu 90° pasukimu atjungti maitinimą – aiškus ir greitas būdas užtikrinti saugą. IP65 apsaugos klasė reiškia, kad jis atlaiko dulkes ir vandens purškimą, todėl tinka net ir sudėtingomis sąlygomis.

Kodėl verta rinktis

• 3 polių pagrindinis jungiklis / atjungiklis
• Vardinė darbinė srovė: 100 A (AC-21A, 690 V)
• Vardinė darbinė įtampa: 690 V AC
• Vardinė impulsinė atsparumo įtampa (Uimp): 6 kV
• Vardinė izoliacijos įtampa (Ui): 690 V
• Vardinė trumpojo jungimo pertraukimo galia (Icn): 1,5 kA esant 400 V
• Vardinė trumpojo jungimo srovė (Icw): 1,5 kA (1 s)
• Montavimo tipas: viršutinis montavimas
• Rankenos tipas: rotacinė, raudona/geltona (avarinis sustabdymas / techninė priežiūra)
• Korpuso apsaugos klasė: IP65
• Perjungimo kampas: 90°
• Pagalbiniai kontaktai: 1 NO + 1 NC
• Atitinka standartus: IEC/EN 60947
• Darbinės temperatūros diapazonas: nuo -25°C iki +50°C
• Gnybtų tipas: varžtiniai gnybtai
• Korpuso medžiaga: izoliuotas korpusas
• Funkcija: ON-OFF (pagrindinis jungiklis)

Kam tinka

Šis jungiklis puikiai tinka tiems, kuriems reikia patikimo maitinimo atjungimo pramoninėse mašinose, valdymo pultuose, gamybos linijose, taip pat avarinio sustabdymo ar techninės priežiūros jungiklio funkcijai. Jis taip pat tinka HVAC sistemoms, siurbliams, konvejeriams ir lauko instaliacijoms, kuriose reikalingas atsparus oro sąlygoms perjungimas.

Kaip naudoti

Jungiklis montuojamas ant paviršiaus, prijungiamas varžtiniais gnybtais. Norėdami atjungti maitinimą, pasukite raudoną/geltoną rankeną 90° kampu. Integruoti pagalbiniai kontaktai (1 NO + 1 NC) leidžia nuotoliniu būdu signalizuoti arba blokuoti kitus įrenginius, taip padidinant sistemos saugumą ir valdymą. Rankeną galima užrakinti OFF padėtyje, kad būtų užtikrinta sauga atliekant lockout/tagout procedūras.

Svarbu žinoti

Jungiklis atitinka IEC/EN 60947 standartą ir yra skirtas grandinėms iki 690 V AC. Dėl IP65 apsaugos jis atsparus dulkėms ir vandens purškimui, todėl gali būti naudojamas net ir nepalankiomis aplinkos sąlygomis. Darbinė temperatūra nuo -25°C iki +50°C.

Patarimas: prieš montuodami įsitikinkite, kad maitinimas yra visiškai atjungtas. Reguliariai patikrinkite, ar rankena lengvai pasukama ir ar kontaktai tvirtai priveržti – tai padės išvengti netikėtų sustabdymų gamyboje.
