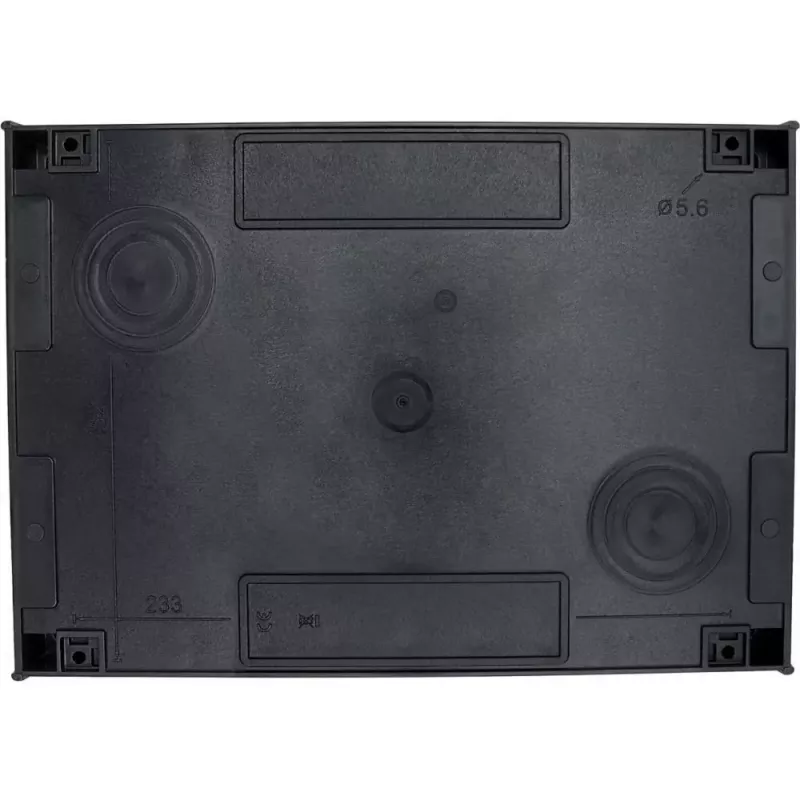

Eaton P3-100/I5/SVB/N virsmas montāžas galvenais slēdzis 100 A 4-polu 207379

Eaton P3-100/I5/SVB/N ir 100 A galvenais slēdzis ar 4 poliem (3P + N), kas paredzēts virsmas montāžai un nodrošina drošu manuālu atslēgšanu trīsfāžu sistēmās. Tā IP65 aizsardzības klase padara to piemērotu arī putekļainām un mitrām vidēm.

Priekšrocības

• Izturīga konstrukcija industriālai videi – IP65 pret putekļiem un ūdens strūklām.
• Sarkans rokturis un dzeltens priekšējais panelis nodrošina skaidru stāvokļa indikāciju.
• Bloķējams OFF stāvoklī, kas uzlabo drošību apkopes laikā.
• Skrūvju spailes nodrošina drošu un pret vibrācijām izturīgu savienojumu.
• 4-polu konfigurācija ar neitrālo vadītāju ļauj atslēgt visus vadītājus, tostarp neitrālo.

Kam piemērots

• Galvenā slēdža funkcijai industriālos vadības skapjos.
• Mašīnu un iekārtu barošanas atslēgšanai.
• Trīsfāžu sistēmām, kur nepieciešams pārslēgts neitrālais vadītājs.
• Āra instalācijām, kur nepieciešama aizsardzība pret putekļiem un ūdeni.

Galvenie tehniskie dati

• Nominālā nepārtrauktā strāva: 100 A
• Nominālais darba spriegums: 690 V AC
• Polu skaits: 4 (3P + N)
• Aizsardzības pakāpe: IP65
• Montāža: virsmas montāža
• Bloķējams OFF stāvoklī
• Nominālā darba jauda: 37 kW pie 400 V AC-23A
• Ražotāja kods: 207379

Lietošana

Slēdzis tiek montēts uz virsmas, piemēram, vadības skapja sienas vai citas līdzenas virsmas. Pievienojiet vadītājus atbilstoši shēmai, ievērojot polu apzīmējumus. Pirms apkopes vienmēr pārslēdziet slēdzi OFF stāvoklī un, ja nepieciešams, bloķējiet to, lai novērstu nejaušu ieslēgšanu.

Pārliecinieties, ka slēdža nominālā darba jauda (37 kW pie 400 V AC-23A) atbilst jūsu slodzes prasībām. Drošības nolūkos pirms apkopes darbiem vienmēr bloķējiet slēdzi OFF stāvoklī.
