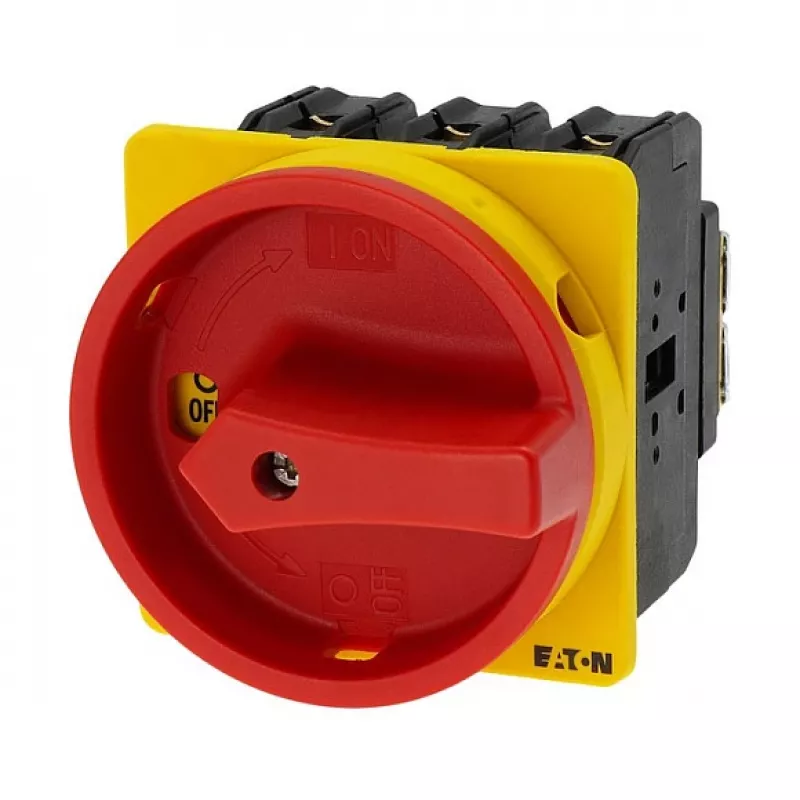

Eaton P3-63/EA/SVB Galvenais slēdzis 63A 3-polu avārijas izslēgšana, iegremdējamais, sarkans/dzeltens

Ja jūsu iekārtā vai sadales skapī ir jānodrošina droša un uzticama atslēgšana no tīkla, Eaton P3-63/EA/SVB ir tieši tas, kas nepieciešams. Šis 63A, 3-polu galvenais slēdzis ar avārijas izslēgšanas funkciju ir veidots tā, lai jūs varētu ātri un skaidri pārtraukt barošanu, kad vien tas nepieciešams — vai tā būtu plānota apkope vai avārijas situācija. Sarkanais rokturis un dzeltenais bloķēšanas gredzens padara to neiespējami nepamanīt, un iespēja nofiksēt slēdzi izslēgtā stāvoklī garantē, ka neviens nejauši neatjaunos barošanu, kamēr jūs strādājat pie iekārtas.

Kam tas paredzēts

Šis slēdzis ir ideāli piemērots elektrisko sadales skapju montētājiem, iekārtu ražotājiem un apkopes inženieriem, kuriem nepieciešams uzticams galvenais atslēdzējs vai avārijas izslēgšanas slēdzis rūpnieciskām iekārtām, vadības skapjiem un sadales paneļiem. Īpaši noderīgs tas ir vietās, kur drošības prasības nosaka bloķējamu atslēgšanas punktu un skaidru avārijas izslēgšanas indikāciju.

Galvenās priekšrocības

• Nominālā darba strāva 63 A un spriegums līdz 690 V maiņstrāvai — piemērots smagām rūpnieciskām slodzēm.
• 3-polu konfigurācija ar iespēju pieslēgt neitrāli (4-polu), nodrošinot elastību dažādām shēmām.
• Avārijas izslēgšanas funkcija: sarkans rokturis un dzeltens bloķēšanas gredzens garantē augstu redzamību un ātru atpazīšanu.
• Bloķējams izslēgtā (0) stāvoklī, ļaujot droši izolēt iekārtu apkopes vai remonta laikā.
• Iegremdējamā montāža — glīti iederas paneļos un korpusos.
• Augsta aizsardzības pakāpe: priekšpusē IP65, izturīgs pret putekļiem un ūdens strūklām.
• Izturīga konstrukcija atbilstoši IEC/EN 60947 standartiem, garantējot uzticamību un drošību.
• Plašs darba temperatūras diapazons no -25°C līdz +50°C, piemērots skarbiem apstākļiem.

Specifikācijas

• Slēdža tips: Galvenais slēdzis / avārijas izslēgšanas slēdzis
• Polu skaits: 3-polu + N (4-polu)
• Nominālā darba strāva (Ie): 63 A
• Nominālais darba spriegums (Ue): 690 V maiņstrāva
• Montāžas veids: Iegremdējamā montāža
• Roktura krāsa: Sarkana
• Bloķēšanas gredzena krāsa: Dzeltens
• Bloķēšana: Bloķējams 0 (izslēgts) pozīcijā
• Aizsardzības pakāpe (priekšpuse): IP65
• Aizsardzības pakāpe (spailes): IP20
• Nominālais impulsa izturības spriegums (Uimp): 6 kV
• Nominālā nosacītā īssavienojuma strāva (Iq): 6 kA (ar 63A gG/gL drošinātāju)
• Nominālā jauda (AC-23A, 400V): 30 kW
• Nominālā jauda (AC-3, 400V): 22 kW
• Spaiļu tips: Skrūvju spailes
• Standarti: IEC/EN 60947
• Pārslēgšanas leņķis: 90°
• Pārslēgšanas pozīciju skaits: 2 (ON/OFF)
• Darba temperatūras diapazons: -25 līdz +50 °C
• Funkcija: Avārijas izslēgšana

Ieteikumi

Uzstādot šo slēdzi savā panelī, pārliecinieties, ka montāžas izgriezums atbilst norādītajiem izmēriem un ka slēdzis ir droši nostiprināts, lai saglabātu IP65 priekšējo blīvējumu. Avārijas izslēgšanas lietojumos pārbaudiet, vai sarkanā/dzeltenā krāsu shēma atbilst vietējiem drošības noteikumiem. Izmantojiet atbilstošus kabeļa uzgaļus un pievilkšanas griezes momentus skrūvju spailēm, lai nodrošinātu uzticamus savienojumus un novērstu pārkaršanu.
