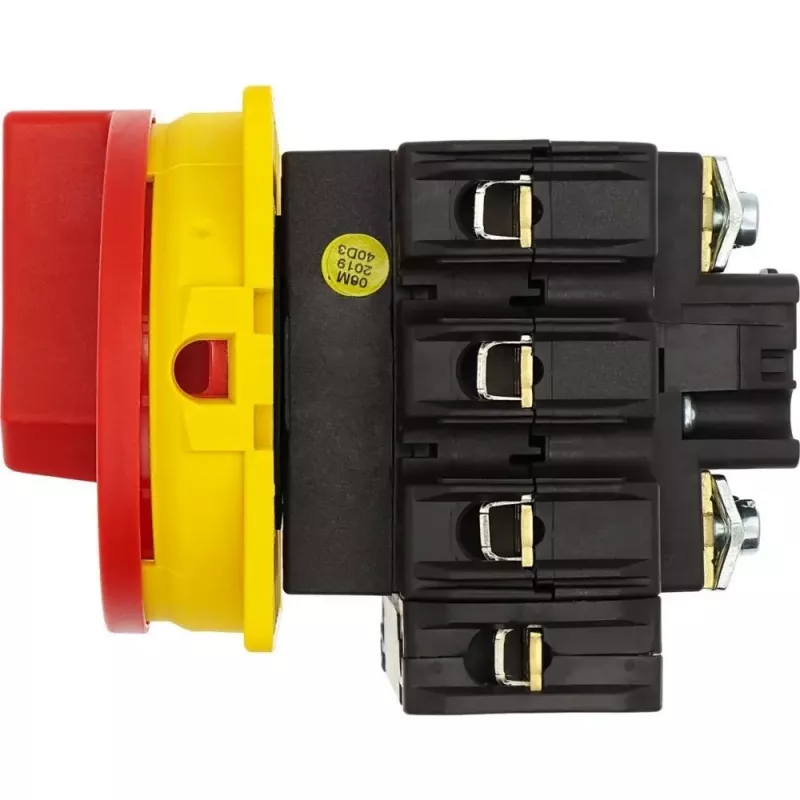

Eaton P3-63/EA/SVB/N Galvenais slēdzis 3-pol 63A sarkans/dzeltens 010398

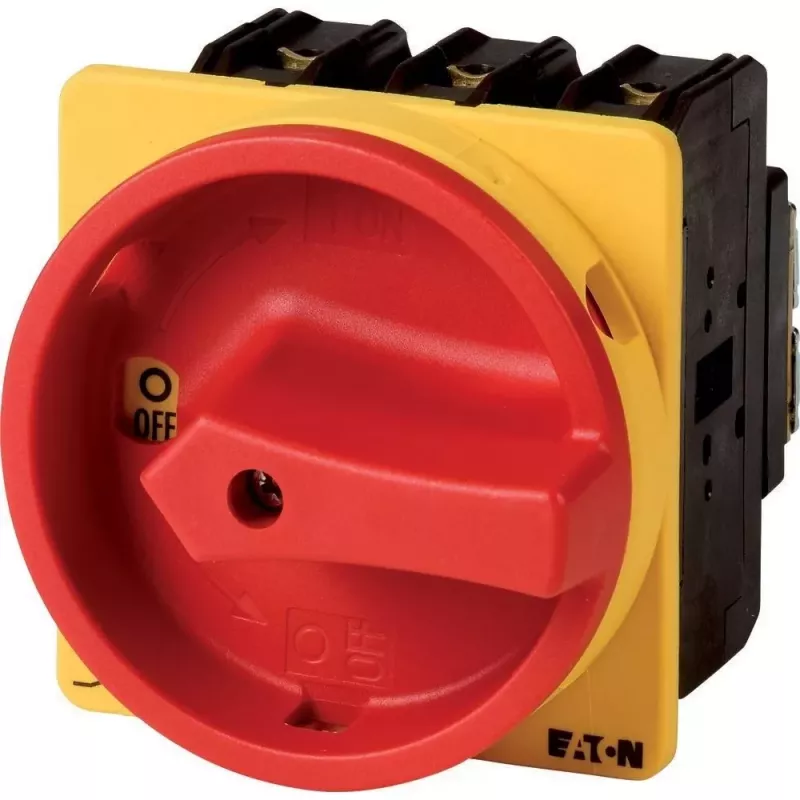

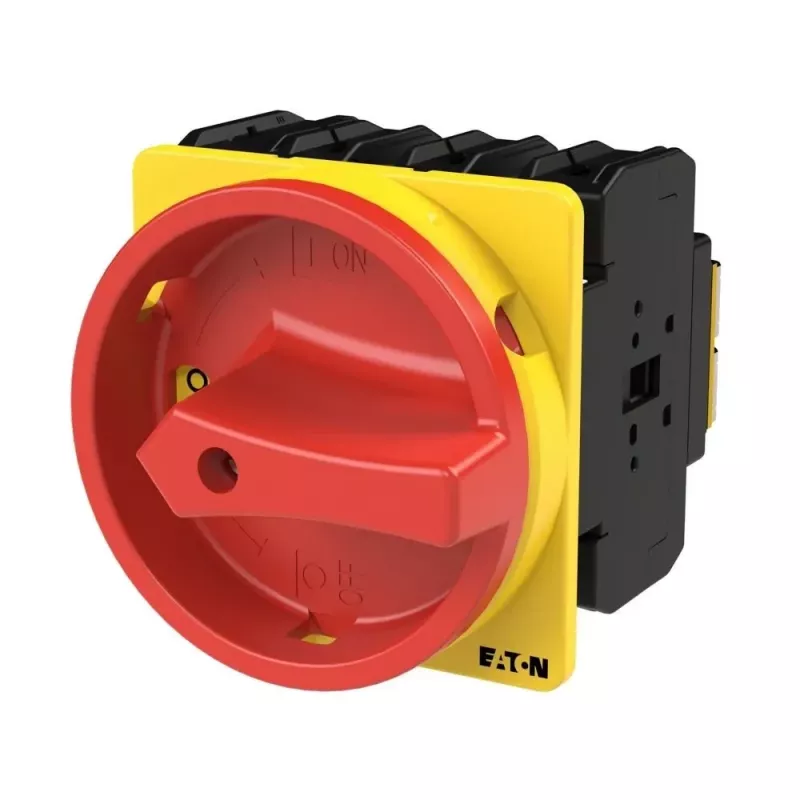

Ja meklējat galveno slēdzi, kas izturēs gan ikdienas slodzi, gan stingras drošības prasības, Eaton P3-63/EA/SVB/N ir izvēle, kas nepārsteigs ar dīvainībām. Tā masīvais, bet kompaktais korpuss ar sarkanu rokturi un dzeltenu priekšējo paneli uzreiz piesaista uzmanību — tieši tā, kā tam jābūt drošības komponentam.

Kam tas paredzēts

Šis slēdzis ir domāts elektriķiem, sadales skapju montētājiem un apkopes speciālistiem, kuri strādā ar mašīnām, vadības paneļiem vai sadales iekārtām. Pateicoties IP65 aizsardzībai priekšpusē, tas ir piemērots arī telpās, kur ir putekļi vai mitrums.

Galvenās priekšrocības

• 3-polīgs galvenais slēdzis ar 63 A nominālo strāvu (AC-21A un AC-23A pie 400 V)
• Augsts izolācijas spriegums 690 V un impulsa izturības spriegums 6 kV
• Sarkans rokturis un dzeltens priekšējais panelis skaidrai identifikācijai
• Bloķējams 0 (OFF) pozīcijā ar līdz trim piekaramajām slēdzenēm drošībai apkopes laikā
• Virszemes montāža ar izolētu plastmasas korpusu
• IP65 aizsardzība priekšpusē, IP20 spailēm
• 90° pārslēgšanas leņķis un divas pozīcijas (ON/OFF)

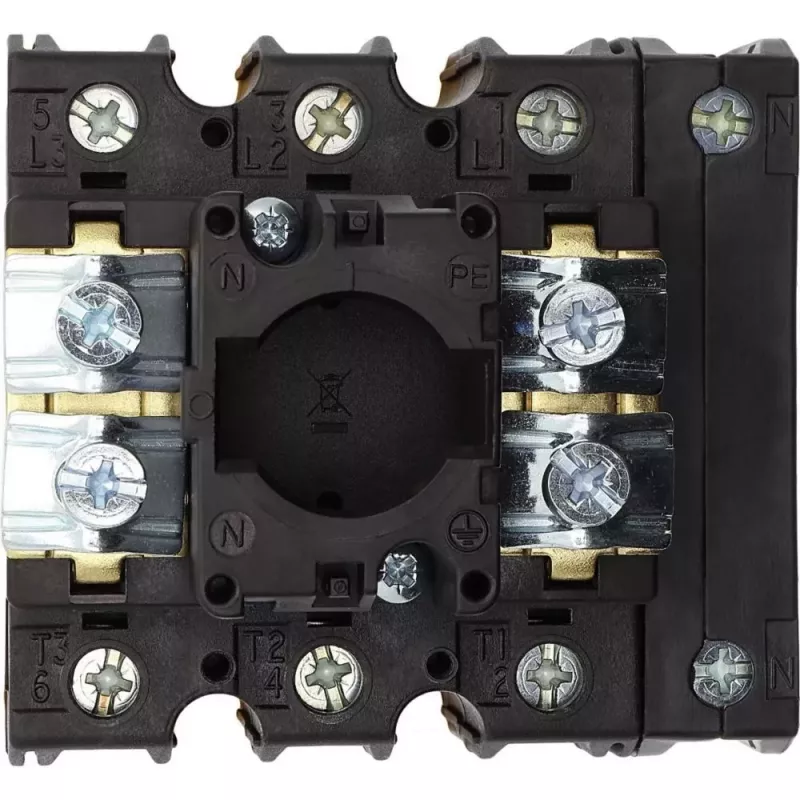

• Maksimālā spaiļu ietilpība 50 mm²
• Nominālā īslaicīgā izturības strāva 1,2 kA vienu sekundi
• Darba temperatūras diapazons no -25°C līdz +50°C

Specifikācijas

• Funkcija: Galvenais slēdzis / Atdalītājslēdzis / Apkopes slēdzis
• Polu skaits: 3
• Nominālā darba strāva (Ie) AC-21A pie 400 V: 63 A
• Nominālā darba strāva (Ie) AC-23A pie 400 V: 63 A
• Nominālais izolācijas spriegums (Ui): 690 V
• Nominālais impulsa izturības spriegums (Uimp): 6 kV
• Montāžas veids: Virszemes montāža
• Aizsardzības pakāpe: IP65 (priekšpuse), IP20 (spailes)
• Roktura krāsa: Sarkana
• Priekšējā paneļa krāsa: Dzeltena
• Bloķēšana: Jā, bloķējams 0 pozīcijā ar līdz 3 piekaramajām slēdzenēm
• Pārslēgšanas leņķis: 90°
• Spaiļu ietilpība (maks.): 50 mm²
• Nominālā īslaicīgā izturības strāva (Icw): 1,2 kA (1 s)
• Standarti: IEC/EN 60947-3
• Korpusa materiāls: Izolēta plastmasa
• Pārslēgšanas pozīciju skaits: 2 (ON/OFF)
• Darba temperatūras diapazons: no -25°C līdz +50°C

Kā lietot

Uzstādiet slēdzi uz līdzenas virsmas, pārliecinoties, ka spailes ir pareizi pievilktas, lai izvairītos no pārkaršanas. Apkopes laikā izmantojiet bloķēšanas iespēju ar piekaramajām slēdzenēm, ievērojot lockout/tagout procedūras.

Padoms: Vienmēr pārbaudiet, vai slēdzis ir bloķēts 0 pozīcijā pirms darba uzsākšanas. Izmantojiet tikai ražotāja paredzētās piekaramās slēdzenes, lai nodrošinātu drošu atslēgšanu.
