Eaton P3-63/I4-SI/HI11 2 polu rotācijas galvenais slēdzis, 63 A, 690 V AC, pelēks/sarkans 207363

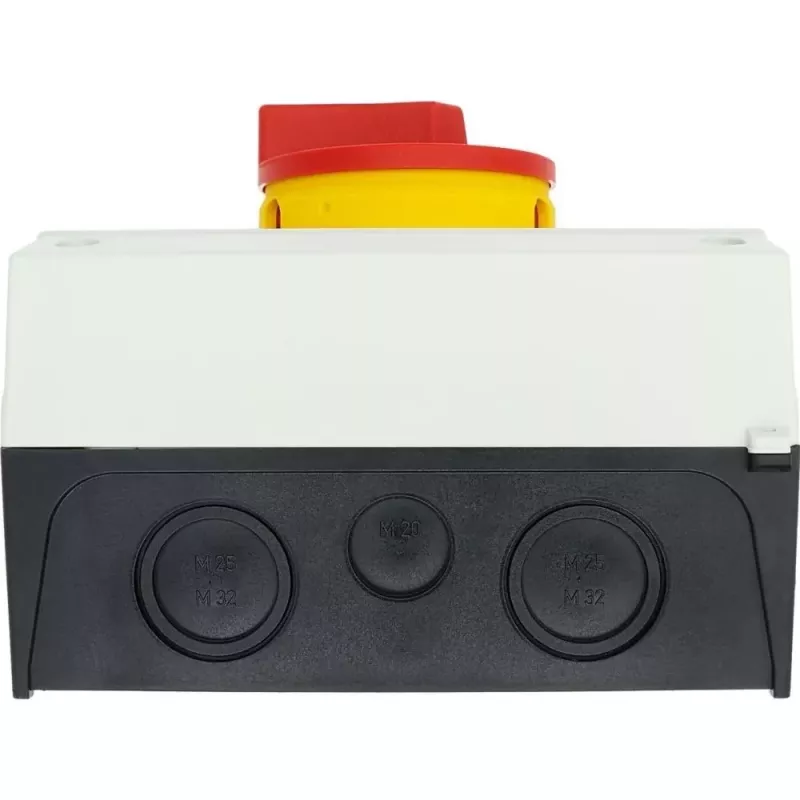

Pelēks, izturīgs korpuss ar sarkanu rokturi un dzeltenu bloķēšanas gredzenu — šis Eaton slēdzis uzreiz parāda, ka tas ir domāts nopietnam darbam. Tas ir 2 polu rotācijas galvenais slēdzis ar avārijas izslēgšanas funkciju, kas paredzēts 63 A un 690 V AC slodzēm.

Priekšrocības

Augsta komutācijas jauda — 30 kW pie 400 V AC (AC-23A) — un izturīgi skrūvju spailes ļauj to izmantot prasīgās industriālās un ēku instalācijās. IP65 aizsardzības klase nodrošina aizsardzību pret putekļiem un ūdens strūklām, tāpēc tas ir piemērots arī skarbiem apstākļiem. Slēdzi var bloķēt 0 (izslēgtā) pozīcijā, lai novērstu nejaušu atkārtotu ieslēgšanu apkopes laikā.

Kam piemērots

• Galvenais slēdzis mašīnu vadības panelēm
• Avārijas izslēgšana rūpnieciskās iekārtās
• Barošanas sadales ķēžu atslēgšana līdz 63 A
• Virszemes montāža darbnīcās un saimniecības telpās

Galvenie tehniskie dati

• Slēdža tips: rotācijas galvenais slēdzis / avārijas izslēgšana
• Polu skaits: 2
• Nominālā darba strāva (Iu): 63 A
• Nominālais darba spriegums (Ue): 690 V AC
• Nominālais impulsa izturības spriegums (Uimp): 6 kV
• Nominālā īslaicīgā izturības strāva (Icw): 1,2 kA (1 s)
• Nominālā nosacītā īsslēguma strāva (Iq): 4 kA ar 63 A gG/gL drošinātāju
• Aizsardzības pakāpe: IP65
• Montāžas veids: virszemes montāža
• Komutācijas pozīcijas: 2 (ieslēgts/izslēgts)
• Roktura krāsa: sarkana
• Bloķēšanas gredzena krāsa: dzeltena
• Bloķējams 0 (izslēgtā) pozīcijā
• Spaiļu tips: skrūvju spailes
• Nominālā jauda (AC-23A, 400 V): 30 kW
• Apkārtējās vides darba temperatūra: no -25 °C līdz +50 °C
• Korpusa materiāls: izolēts korpuss
• Korpusa krāsa: pelēka

Ieteikumi

Pārbaudiet, vai īsslēguma strāva instalācijas vietā nepārsniedz nominālo nosacīto īsslēguma strāvu 4 kA, ja tiek izmantots 63 A gG/gL drošinātājs. Izmantojiet atbilstošus kabeļu uzgaļus skrūvju spailēm, lai nodrošinātu drošu savienojumu.
