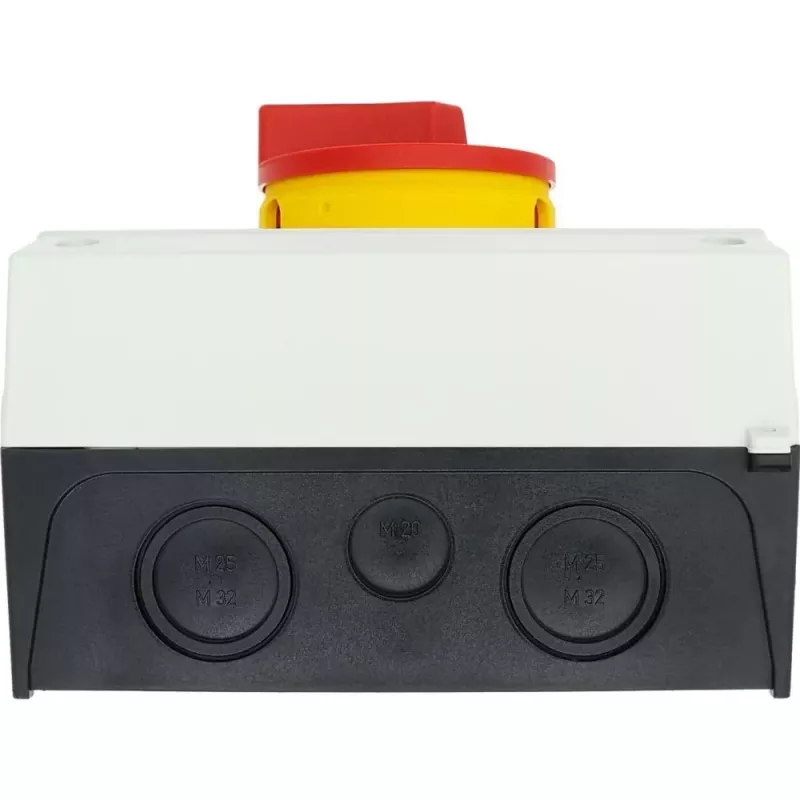

Eaton P3-63/I4/SVB/HI11 3-polige hoofdschakelaar-lastscheider, 63 A, 690 V AC, rood/gele draaiknop, IP65 207348

Voor elektrische installaties en machinebesturingen waar onderhoud of noodstop veilig moet kunnen worden uitgevoerd, is een betrouwbare lastscheider onmisbaar. De Eaton P3-63/I4/SVB/HI11 biedt een 3-polige hoofdschakelaar met een nominale stroom van 63 A en een nominale spanning tot 690 V AC, uitgevoerd als oppervlaktebehuizing met IP65-bescherming. De rood/gele draaiknop is vergrendelbaar en geeft duidelijk de schakelstand aan.

Voor wie is het bedoeld

Deze lastscheider is geschikt voor elektriciens, paneelbouwers en onderhoudsteams die een robuuste, stof- en spatwaterdichte scheider nodig hebben voor motorregeling, HVAC-installaties en industriële machines. Hij is ideaal wanneer veilige isolatie en een zichtbare schakeltoestand essentieel zijn.

Belangrijkste kenmerken

• 3-polig schakelen met nominale operationele stroom van 63 A
• Nominale operationele spanning tot 690 V AC
• Rood/gele draaiknop (type HI11) met vergrendelingsmogelijkheid
• Oppervlaktebehuizing met IP65-bescherming
• 2 schakelstanden met 90° schakelhoek
• Schroefklemmen voor veilige bedrading
• Nominale stootspanning 6 kV
• Kortsluitvastheid 1,5 kA
• Werkt bij omgevingstemperaturen van -25 °C tot +50 °C

Specificaties

• Producttype: Hoofdschakelaar / lastscheider
• Serie: P3
• Aantal polen: 3
• Nominale operationele stroom (Ie): 63 A
• Nominale operationele spanning (Ue): 690 V AC
• Nominale stootspanning (Uimp): 6 kV
• Nominale kortsluitvastheid (Icw): 1,5 kA
• Schakelfunctie: AAN/UIT (hoofdschakelaar, noodstop)

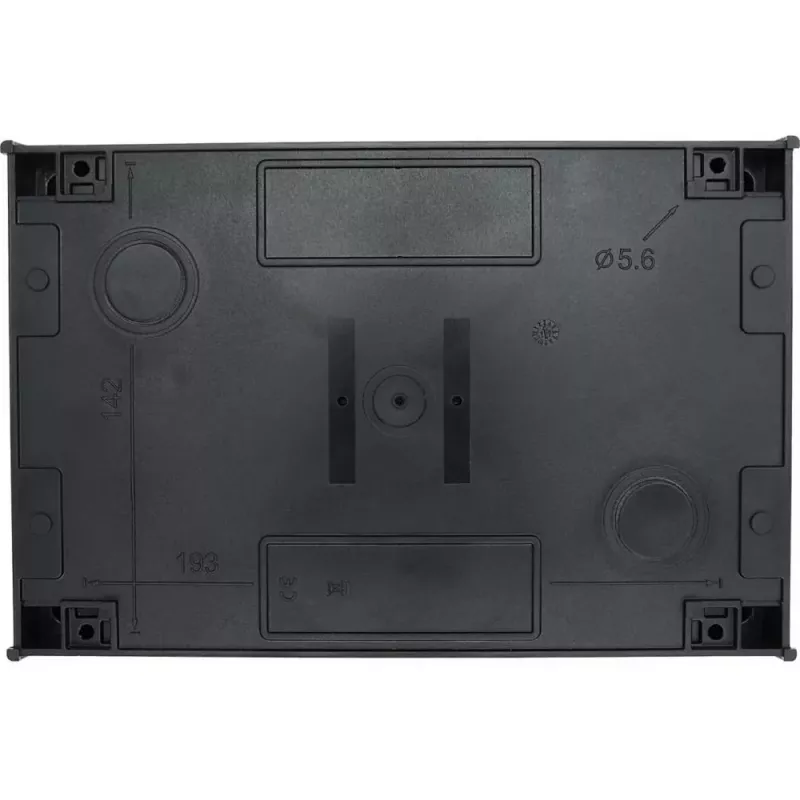

• Montagetype: Oppervlaktebevestiging (ingebouwde behuizing)
• Beschermingsgraad behuizing: IP65
• Kleur handgreep: Rood/geel
• Type handgreep: Vergrendelbare draaiknop (HI11)
• Aantal schakelstanden: 2
• Schakelhoek: 90°
• Klemtype: Schroefklemmen
• Normen: IEC/EN 60947
• Omgevingstemperatuur: -25 tot +50 °C
• Nominaal vermogen (AC-23A, 400 V): 30 kW

Tips

Gebruik voor lockout/tagout-procedures een hangslot op de rood/gele handgreep om onbedoeld inschakelen te voorkomen. Zorg dat de behuizing op een vlakke ondergrond wordt gemonteerd en dat kabelwartels de IP65-afdichting handhaven.
