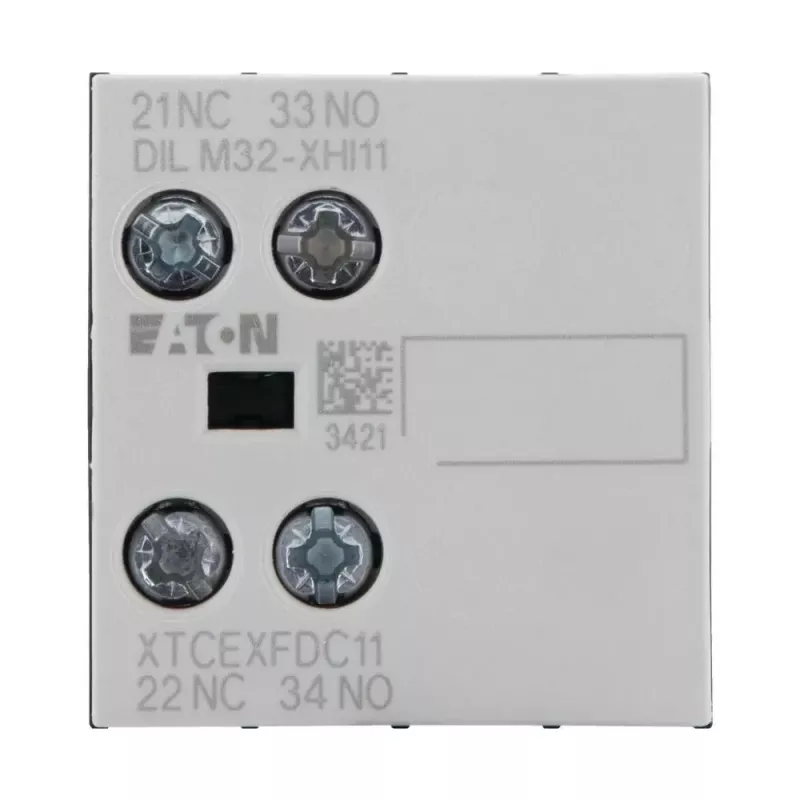

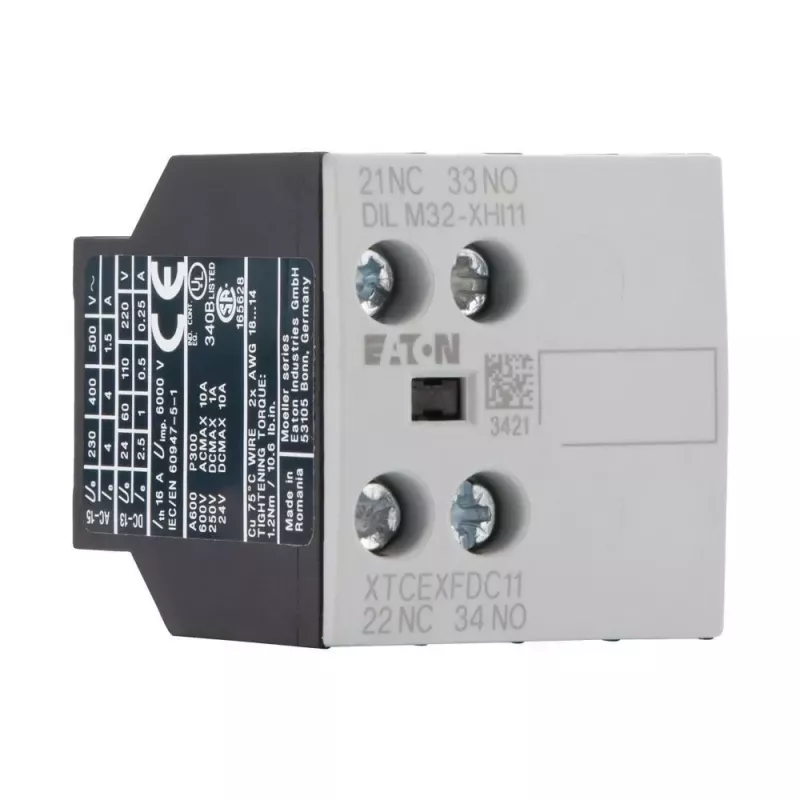

Eaton palīgkontaktu bloks 1NO+1NC, 2 polu, priekšējās montāžas, DILM kontaktoriem DILM32-XHI11 277376

Elektromontieriem un automatizācijas inženieriem, kuri uzstāda Eaton DILM kontaktorus, bieži vajag papildu kontaktus signālu padevei un bloķēšanas shēmām. DILM32-XHI11 palīgkontaktu bloks nodrošina vienu normāli atvērtu un vienu normāli aizvērtu kontaktu, ļaujot ērti integrēt vadības ķēdes un statusa atgriezenisko saiti.

Galvenās specifikācijas

• Kontaktu konfigurācija: 1 NO + 1 NC
• Polu skaits: 2
• Montāžas vieta: priekšējā montāža
• Saderība: Eaton DILM kontaktori (DILM7 līdz DILM38)
• Nominālā darba strāva (AC-15, 230 V): 4 A
• Nominālā darba strāva (AC-15, 400 V): 3 A
• Nominālā darba strāva (DC-13, 220 V): 1 A
• Nominālais izolācijas spriegums (Ui): 690 V
• Nominālais impulsa izturības spriegums (Uimp): 6 kV
• Savienojumu tips: skrūvju spailes
• Aizsardzības pakāpe: IP20
• Darba temperatūras diapazons: -25 līdz +60 °C
• Standarti: IEC/EN 60947-5-1
• Sērija: xStart

Kāpēc izvēlēties

Šis palīgkontaktu bloks ir paredzēts tiešai integrācijai ar Eaton DILM kontaktoriem, nodrošinot uzticamu darbību prasīgos industriālos apstākļos. Kompaktais priekšējās montāžas dizains vienkāršo uzstādīšanu un ietaupa vietu sadalnē.

Ideāli lietošanas gadījumi

• Papildu kontaktu pievienošana DILM kontaktoriem motoru vadības sistēmās
• Atgriezeniskās saites signālu nodrošināšana PLC ieejām
• Bloķēšanas shēmu izveide rūpnieciskajās iekārtās

Noderīga informācija

Blokam ir skrūvju spailes drošam savienojumam, un tā aizsardzības pakāpe IP20 ir piemērota lietošanai aizsargātās vidēs. Tas atbilst IEC/EN 60947-5-1 standartam, nodrošinot saderību ar starptautiskajām prasībām.

Padoms: uzstādot bloku, pārliecinieties, ka kontaktora spailes ir atslēgtas no sprieguma, un pievienojiet vadus atbilstoši shēmai, ievērojot NO un NC marķējumus.
