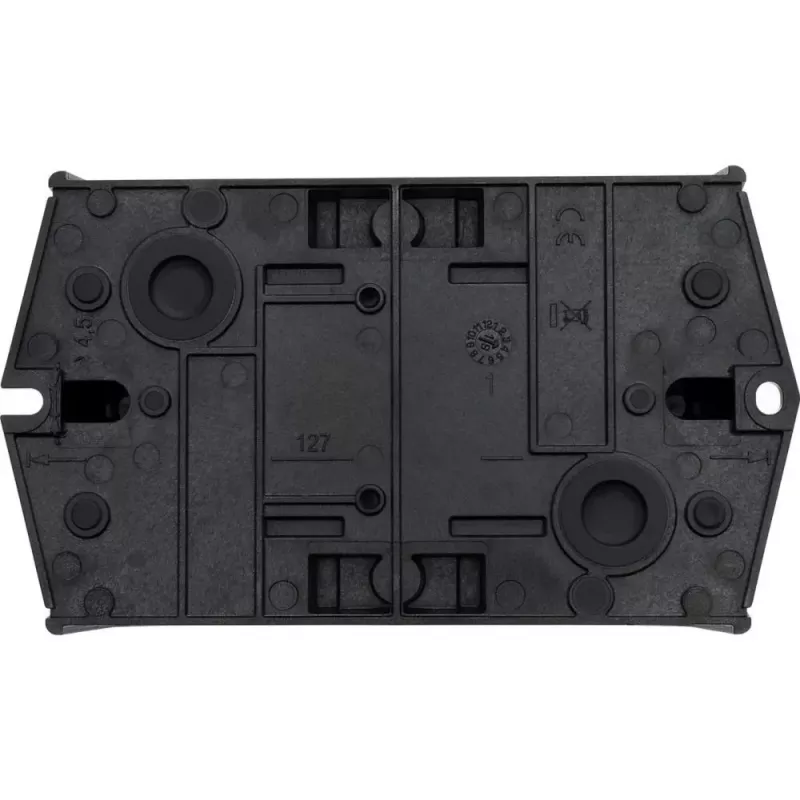

Eaton pārslēgšanas slēdzis ar 8 kontaktiem, 20A T0-4-8902/I1 (218985)

Ja jūsu vadības panelī nepieciešama uzticama manuāla pārslēgšana starp diviem barošanas avotiem vai slodzēm, Eaton T0-4-8902/I1 ir praktisks risinājums. Tas nodrošina skaidru 1-0-2 pārslēgšanas funkciju ar 90° leņķi, ļaujot ātri un droši pārslēgt ķēdes.

Galvenās priekšrocības

• 4 polu, 20 A nominālā nepārtrauktā strāva
• 690 V AC nominālais darba spriegums
• IP65 aizsardzība priekšpusē, IP20 aizmugurē
• Kompakts 48 x 48 mm priekšējais panelis
• Skrūvju spailes drošai elektroinstalācijai

Kam piemērots

Šis pārslēgšanas slēdzis ir paredzēts industriālo vadības panelu montāžai. Tas ir piemērots elektriķiem un automatizācijas speciālistiem, kuri vēlas uzticamu komponenti ar augstiem elektriskajiem parametriem.

Tehniskā informācija

• Pārslēgšanas funkcija: 1-0-2 (pārslēgšana)
• Pārslēgšanas pozīciju skaits: 3
• Pārslēgšanas leņķis: 90°
• Nominālais impulsa izturības spriegums: 6 kV
• Nominālā īsslēguma ieslēgšanas spēja: 300 A
• Nominālā nosacītā īsslēguma strāva: 1 kA
• Mehāniskā kalpošanas ilgums: 0,5 x 10^6 operācijas
• Darba temperatūras diapazons: -25°C līdz +50°C

Kā lietot

Slēdzis tiek montēts priekšējā panelī, izmantojot 48 x 48 mm izgriezumu. Pievienojiet vadus pie skrūvju spailēm saskaņā ar shēmu. Pārslēgšana notiek manuāli, pagriežot rokturi par 90° starp pozīcijām 1, 0 un 2.

Padoms: pārliecinieties, ka panelis atbilst IP65 prasībām, lai nodrošinātu aizsardzību pret putekļiem un ūdeni. Pirms montāžas vienmēr atslēdziet barošanu.
