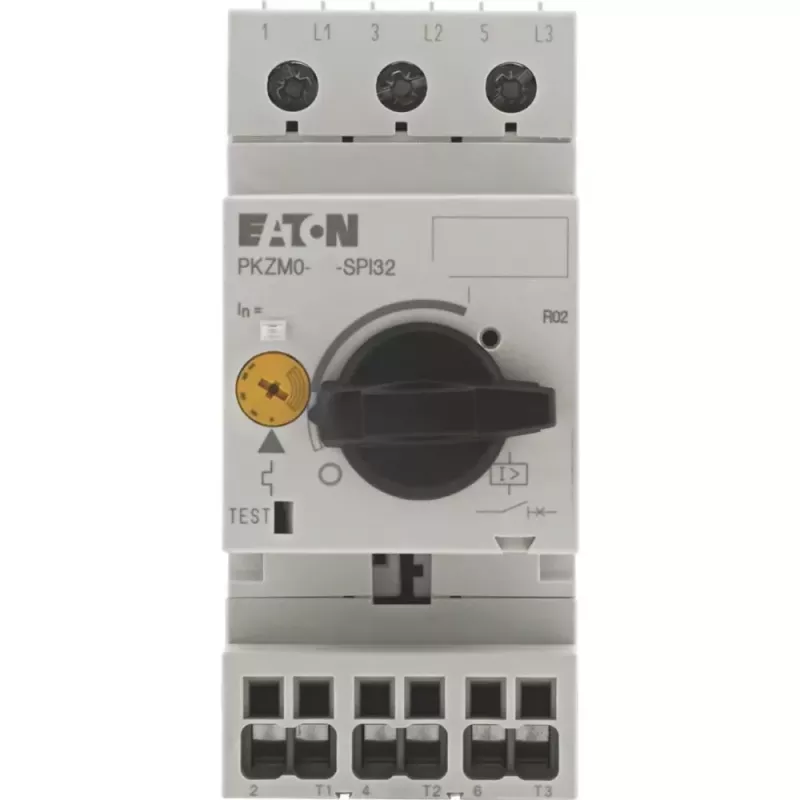

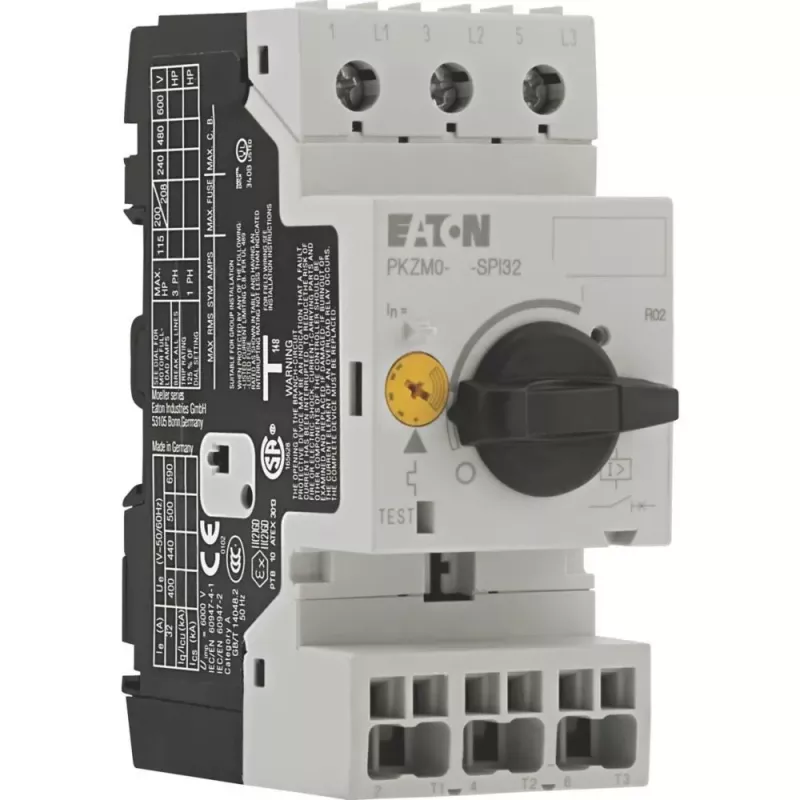

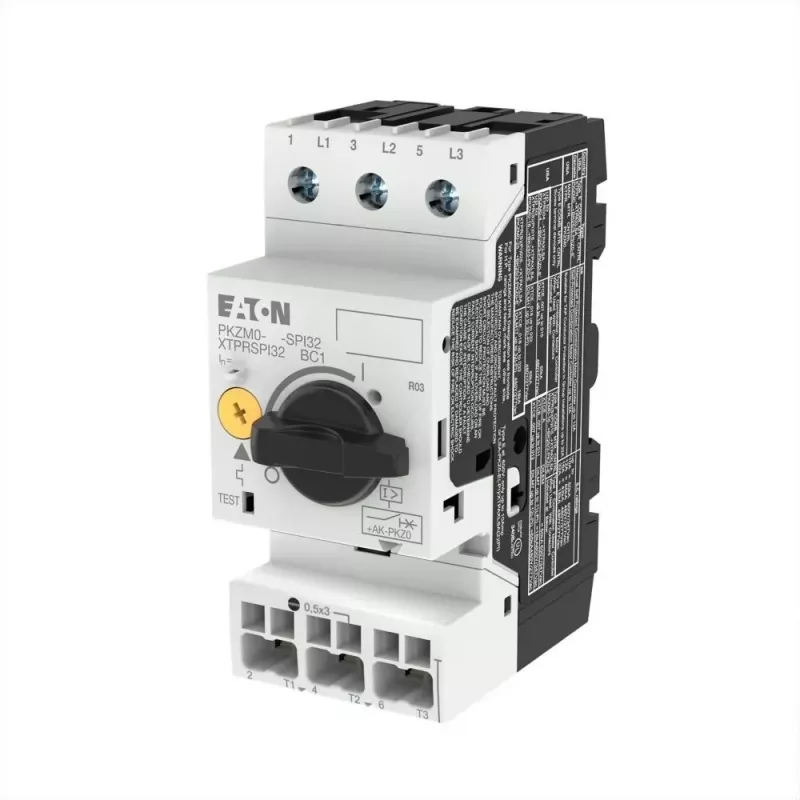

Eaton PKZM0-25-SPI3 motoru aizsardzības automātiskais slēdzis, 25A, 3-poliem, termomagnētisks 199202

50 kA īsslēguma atslēgšanas spēja pie 400 V — tas ir tas, kas Eaton PKZM0-25-SPI3 padara par nopietnu aizsargu industriālajās sadalnēs. Šis termomagnētiskais motoru aizsardzības automātiskais slēdzis ir paredzēts trīsfāžu motoru aizsardzībai pret pārslodzi un īsslēgumu, un tā regulējamais termiskais atbrīvotājs ļauj precīzi pielāgot aizsardzību konkrētajam motoram.

Kāpēc izvēlēties PKZM0-25-SPI3

Galvenā priekšrocība ir regulējams pārslodzes atbrīvotājs diapazonā no 20 līdz 25 A. Tas nozīmē, ka varat to pielāgot motora faktiskajai pilnas slodzes strāvai, nevis paļauties uz fiksētu slieksni. Termomagnētiskā atbrīvošanas sistēma nodrošina gan termisko aizsardzību pret lēnu pārslodzi, gan magnētisko atslēgšanu īsslēguma gadījumā. Ar 50 kA pārrāvuma spēju pie 400 V tas ir piemērots arī vietās, kur īsslēguma strāvas var būt augstas.

Tehniskie dati

• Nominālā darba strāva: 25 A
• Pārslodzes atbrīvotāja regulēšanas diapazons: 20–25 A
• Īsslēguma atslēgšanas spēja (Icu) pie 400 V: 50 kA
• Polu skaits: 3
• Nominālais darba spriegums: 690 V AC
• Atbrīvošanas klase: Class 10
• Montāža: DIN sliedei / skrūvēm
• Savienojumi: skrūvju spailes
• Aizsardzības pakāpe: IP20
• Termiskā pārslodzes aizsardzība: jā, regulējama
• Īsslēguma aizsardzība: jā, magnētiskā
• Nominālais impulsa izturības spriegums: 6 kV
• Nominālā frekvence: 50/60 Hz
• Apkārtējās vides temperatūra: -25 līdz +55 °C
• Pārslēgšanas jaudas kategorija: AC-3
• Atbrīvošanas princips: termomagnētisks
• Standarti: IEC/EN 60947-4-1, VDE 0660

Kam piemērots

Šis slēdzis ir domāts tiem, kas strādā ar industriālo automatizāciju, HVAC sistēmām, sūkņiem un ventilatoriom. Tas ir piemērots motoru vadības centros un sadales skapjos, kur nepieciešama uzticama trīsfāžu motoru aizsardzība. Pateicoties kompaktajiem izmēriem un DIN sliedes montāžai, to ir viegli uzstādīt gan jaunos, gan esošos sadalnes.

Kā lietot

Uzstādiet slēdzi uz DIN sliedes vai piestipriniet ar skrūvēm. Pievienojiet trīsfāžu motora barošanas vadus pie skrūvju spailēm atbilstoši shēmai. Pirms ekspluatācijas iestatiet termiskā atbrīvotāja regulēšanas skalu atbilstoši motora datu plāksnītē norādītajai pilnas slodzes strāvai (20–25 A robežās). Pārbaudiet, vai visi savienojumi ir stingri pievilkti. Slēdzis ir paredzēts lietošanai tikai noslēgtos elektriskajos sadalnes, jo tā aizsardzības pakāpe ir IP20.

Papildu informācija

Ierīcei nav iebūvētu palīgkontaktu, taču ir iespējams pievienot papildu palīgkontaktu moduļus signalizācijai un vadībai. Vienmēr pārliecinieties, ka slēdzis ir pareizi izvēlēts atbilstoši motora pilnas slodzes strāvai un konkrētā pielietojuma prasībām.

Padoms: Regulējot termisko atbrīvotāju, vienmēr ņemiet vērā motora faktisko pilnas slodzes strāvu, nevis tikai nominālo jaudu. Ja motors darbojas ar mainīgu slodzi, iestatiet atbrīvotāju nedaudz virs faktiskās darba strāvas, lai izvairītos no nevajadzīgas atslēgšanās, bet nepārsniedziet motora ražotāja norādīto maksimālo vērtību. Regulāri pārbaudiet savienojumu stingrību, jo vibrācijas var laika gaitā tos atbrīvot.
