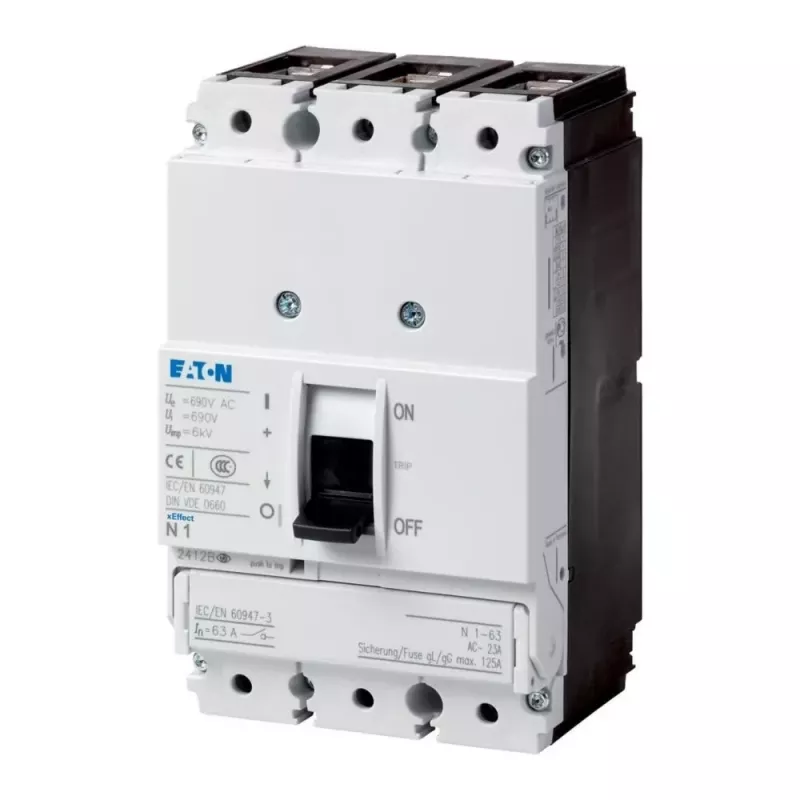

Eaton PN1-63 3 polu slodzes atslēgšanas slēdzis, 63 A, 690 V AC, priekšējā montāža, skrūvju spailes 259140

63 A pie 690 V AC un 10 kA īsslēguma pārtraukšanas spēja — Eaton PN1-63 ir paredzēts galvenā slēdža funkcijai industriālo sadales skapju un sadalņu barošanas ķēdēs.

Kam tas paredzēts

Šis 3 polu slodzes atslēgšanas slēdzis nodrošina drošu atslēgšanu un pārslēgšanu zem slodzes. Tas atbilst IEC/EN 60947-3 standartam un ir piemērots lietojumiem, kur nepieciešama uzticama elektrisko ķēžu izolācija, piemēram, mašīnu vadības skapjos, ēku sadalnēs un rūpnieciskās automatizācijas sistēmās. Pateicoties 690 V AC nominālajam darba spriegumam, to var izmantot dažādos zemsprieguma tīklos.

Galvenās priekšrocības

• Augsts nominālais darba spriegums 690 V AC — piemērots gan standarta 400 V, gan augstākiem spriegumiem.
• 10 kA īsslēguma noturība (Icw, 1 s) un 10 kA pārtraukšanas spēja (Ics) — droša aizsardzība pat tad, ja ķēdē rodas liela īsslēguma strāva.
• Kompakts 3 moduļu platums — viegli iekļaujas standarta DIN sliedes sadalnēs.
• Priekšējā montāža — ērta uzstādīšana un piekļuve spailēm no priekšpuses.
• Skrūvju spailes nodrošina stingru un izturīgu savienojumu.

Tehniskie dati

• Nominālā strāva (In): 63 A
• Polu skaits: 3
• Nominālais darba spriegums (Ue): 690 V AC
• Nominālais impulsa izturības spriegums (Uimp): 6 kV
• Nominālā īsslēguma ieslēgšanas spēja (Icm): 10 kA
• Nominālā īsslēguma pārtraukšanas spēja (Ics): 10 kA
• Nominālā īsslēguma strāva (Icw): 10 kA (1 s)
• Nominālā jauda pie AC-23A, 400 V: 30 kW
• Nominālā jauda pie AC-3, 400 V: 22 kW
• Montāžas veids: priekšējā montāža (iebūvējams)
• Savienojuma veids: skrūvju spailes
• Aizsardzības pakāpe (spailēm): IP20
• Pārslēgšanas funkcija: slodzes atslēgšanas slēdzis, galvenais slēdzis
• Standarti: IEC/EN 60947-3
• Piesārņojuma pakāpe: 3
• Palīgkontakti: nav (0 NO / 0 NC)
• Moduļu skaits: 3

Kā to izmantot

Uzstādiet slēdzi uz DIN sliedes sadalnē, pievienojiet fāzes un neitrālo vadu pie skrūvju spailēm atbilstoši shēmai. Pārliecinieties, ka vadi ir stingri ievilkti un spailes ir pievilktas ar pareizu griezes momentu. Slēdzis ir paredzēts manuālai pārslēgšanai — to var izmantot kā galveno slēdzi, lai atslēgtu barošanu visai iekārtai vai tās daļai. Pirms apkopes darbiem vienmēr pārbaudiet, vai slēdzis ir atslēgtā stāvoklī un spriegums ir pazudis.

Padoms: regulāri pārbaudiet skrūvju savienojumu stingrību, jo ilgstoša ekspluatācija un temperatūras svārstības var tos atbrīvot. Ja izmantojat slēdzi kā galveno slēdzi, nodrošiniet, ka tas ir skaidri marķēts un pieejams tikai kvalificētam personālam.
