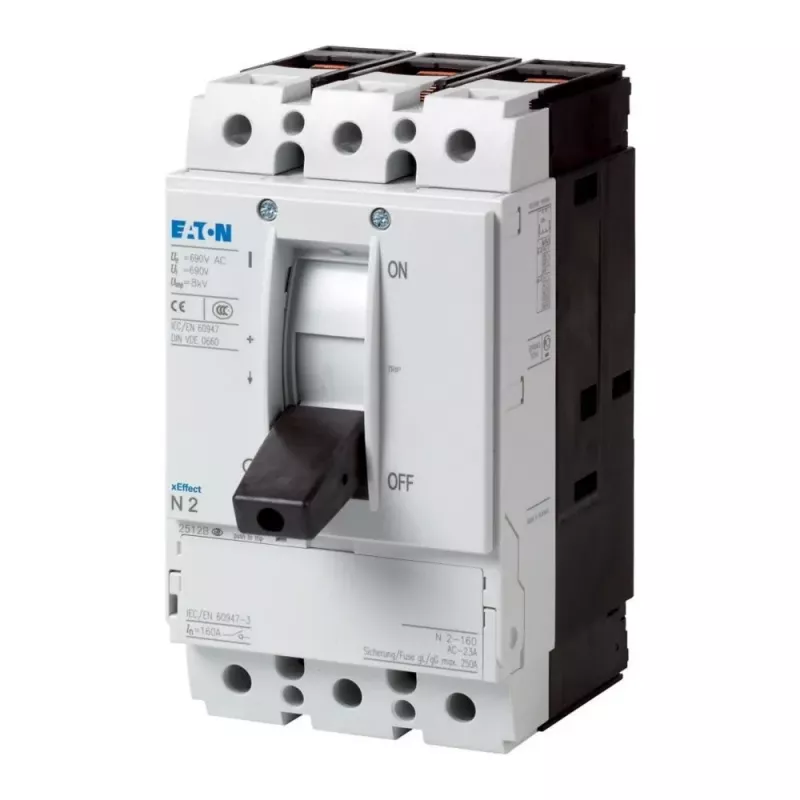

Eaton PN2-200 3-polų apkrovos pertraukiklis 200A 266006

Elektriķiem, sadales skapju būvētājiem un apkopes speciālistiem, kuri strādā ar trīsfāžu sistēmām, nepieciešams uzticams slēdzis, kas nodrošina drošu atslēgšanu un atdalīšanu. Eaton PN2-200 ir tieši šim nolūkam – tas ir 3-polų apkrovos pertraukiklis ar 200 A nominālo strāvu, kas paredzēts galvenā slēdža, apkopes slēdža vai avārijas apturēšanas funkcijai.

Kam tas paredzēts

Šis slēdzis ir piemērots elektriķiem, sadales iekārtu montētājiem un apkopes personālam, kas strādā ar zemsprieguma sadales sistēmām. Tas nodrošina drošu atslēgšanu un redzamu kontaktu atdalīšanu, kas ir būtiski, veicot apkopes darbus.

Galvenās priekšrocības

• 3-polų komutācija trīsfāžu sistēmām
• Nominālā darba strāva 200 A (AC-21A pie 690V, AC-23A pie 400V)
• Augsts izolācijas spriegums 1000 V
• Montāža uz pamatnes vai priekšpuses – elastīga uzstādīšana
• Skrūvju spailes drošiem savienojumiem
• Atbilst IEC/EN 60947-3 standartam

Specifikācijas

• Polu skaits: 3
• Nominālā darba strāva (AC-21A, 690V): 200 A
• Nominālā darba strāva (AC-23A, 400V): 200 A
• Nominālā darba strāva (AC-23A, 690V): 160 A
• Nominālā darba jauda (AC-23A, 400V): 90 kW
• Nominālā darba jauda (AC-23A, 690V): 110 kW
• Nominālais izolācijas spriegums (Ui): 1000 V
• Nominālais impulsa izturības spriegums (Uimp): 8 kV
• Nominālā īslaicīgā izturības strāva (Icw, 1s): 4 kA
• Nominālā īsslēguma ieslēgšanas spēja (Icm): 10 kA
• Aizsardzības pakāpe (spailēm): IP00
• Montāžas veids: uz pamatnes / priekšpuses
• Savienojuma veids: skrūvju spailes
• Pārslēgšanas leņķis: 90 grādi
• Atbilstība standartiem: IEC/EN 60947-3
• Papildu kontakti: nav (pamata vienība)
• Produktu sērija: PN2

Kā lietot

Pirms uzstādīšanas vai apkopes pārliecinieties, ka ķēde ir atslēgta no sprieguma. Uzstādīšanu drīkst veikt tikai kvalificēts personāls. Izvēlieties atbilstoša šķērsgriezuma kabeļus atbilstoši nominālajai strāvai un vietējiem noteikumiem. Slēdzi var montēt uz pamatnes vai priekšpuses, un tas ir savienojams ar skrūvju spailēm.

Padoms: pārbaudiet, vai slēdža nominālā strāva atbilst jūsu sistēmas prasībām, un vienmēr ievērojiet ražotāja norādījumus par griezes momentu skrūvju spailēm. Regulāri pārbaudiet kontaktu stāvokli, lai nodrošinātu drošu darbību.
