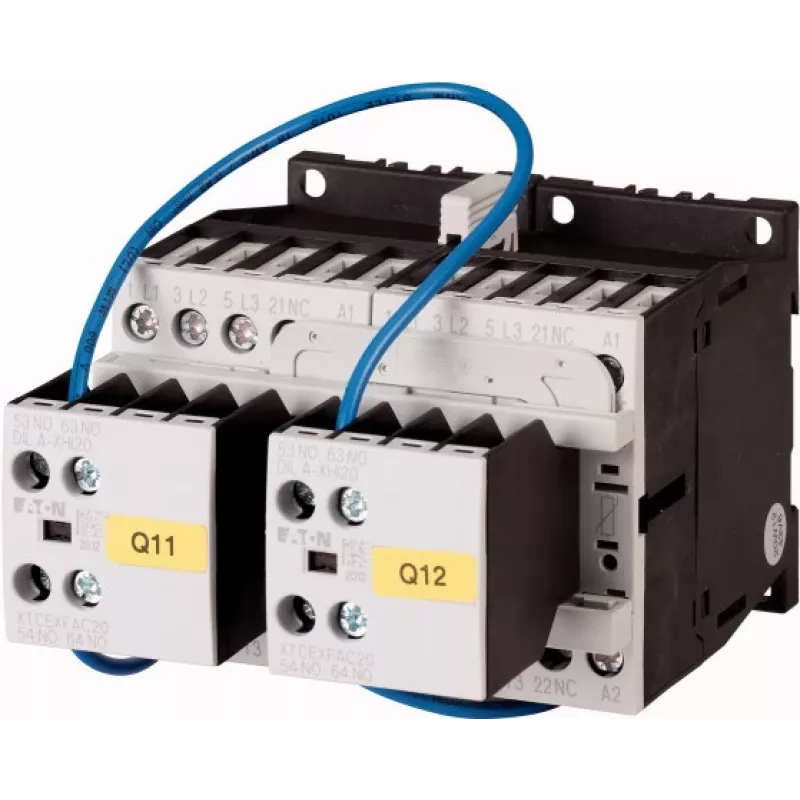

EATON reversīvais kontaktors 4 kW 400 V AC, 230 V 50 Hz spole, 3 polu, 2NO+2NC, DIN sliedei 278086

4 kW pie 400 V AC (AC-3) un 9 A darba strāva – EATON 278086 apvieno divus kontaktorus un mehānisko/elektrisko bloķēšanu vienā kompaktā reversīvajā kontaktora korpusā. Tas ietaupa vietu sadalnē un vienkāršo elektroinstalāciju, jo nav atsevišķi jāpievieno un jāsaskaņo divi kontaktori.

Kam paredzēts

Elektrosadales komplektētājiem un apkopes tehniķiem, kuriem nepieciešams uzticams un vietu taupošs risinājums trīsfāžu motoru reversēšanai līdz 4 kW. Piemērots konveijeriem, sūkņiem, ventilatoriem un darbgaldiem, kur jāmaina griešanās virziens.

Galvenās iezīmes

• Iebūvēta mehāniskā un elektriskā bloķēšana novērš abu kontactoru vienlaicīgu ieslēgšanos.
• Nominālā darba jauda: 4 kW pie 400 V AC (AC-3).
• Nominālā darba strāva: 9 A pie 400 V AC (AC-3).
• Vadības spole: 230 V AC, 50 Hz.
• 3 galvenie poli, 2 NO + 2 NC palīgkontakti.
• Nominālais izolācijas spriegums: 690 V; impulsa izturības spriegums: 6 kV.
• Aizsardzības pakāpe: IP20 (spailēm).
• Darba temperatūra: -25 līdz +60 °C.
• Montāža: DIN sliedei vai ar skrūvēm.
• Atbilst IEC/EN 60947.

Specifikācijas

• Produkta tips: Reversīvais kontaktors
• Nominālā darba jauda (AC-3, 400 V): 4 kW
• Nominālā darba strāva (AC-3, 400 V): 9 A
• Vadības spoles spriegums: 230 V AC
• Vadības spoles frekvence: 50 Hz
• Galveno polu skaits: 3
• Palīgkontakti: 2 NO + 2 NC
• Bloķēšanas veids: Mehāniskā un elektriskā
• Nominālais izolācijas spriegums (Ui): 690 V
• Nominālais impulsa izturības spriegums (Uimp): 6 kV
• Aizsardzības pakāpe: IP20 (spailēm)
• Darba temperatūras diapazons: -25 līdz +60 °C
• Spaiļu tips: Skrūvju spailes
• Ieteicamais drošinātājs motora aizsardzībai (gG/gL): 20 A
• Elektriskā kalpošana (AC-3): 1,5 x 10^6 darbības
• Mehāniskā kalpošana: 10 x 10^6 darbības

Kā lietot

Piemērots standarta 35 mm DIN sliedei vai skrūvju montāžai. Pievienojiet galvenos vadus pie 3 polu spailēm un vadības vadus pie spoles (230 V 50 Hz). Palīgkontaktus 2NO+2NC var izmantot signālu padevei vai bloķēšanas shēmām.

Padomi

Izvēlieties motora aizsardzības automātisko slēdzi vai drošinātāju ar 20 A gG/gL raksturlīkni īsslēguma aizsardzībai. Pārliecinieties, ka spoles spriegums atbilst vadības ķēdei (230 V 50 Hz). Montējot uz DIN sliedes, atstājiet pietiekami daudz vietas siltuma izkliedei.
