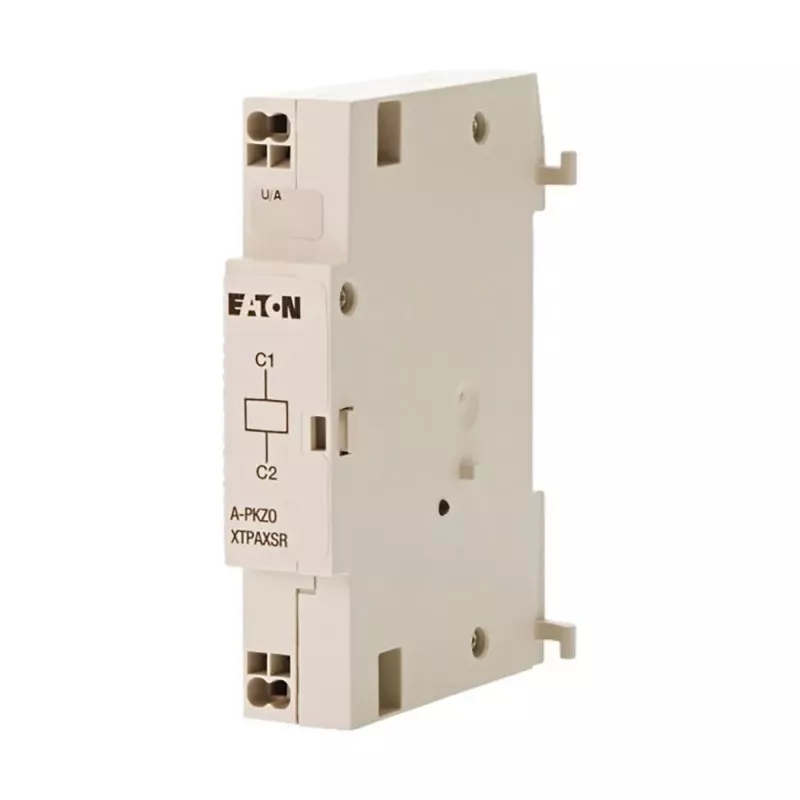

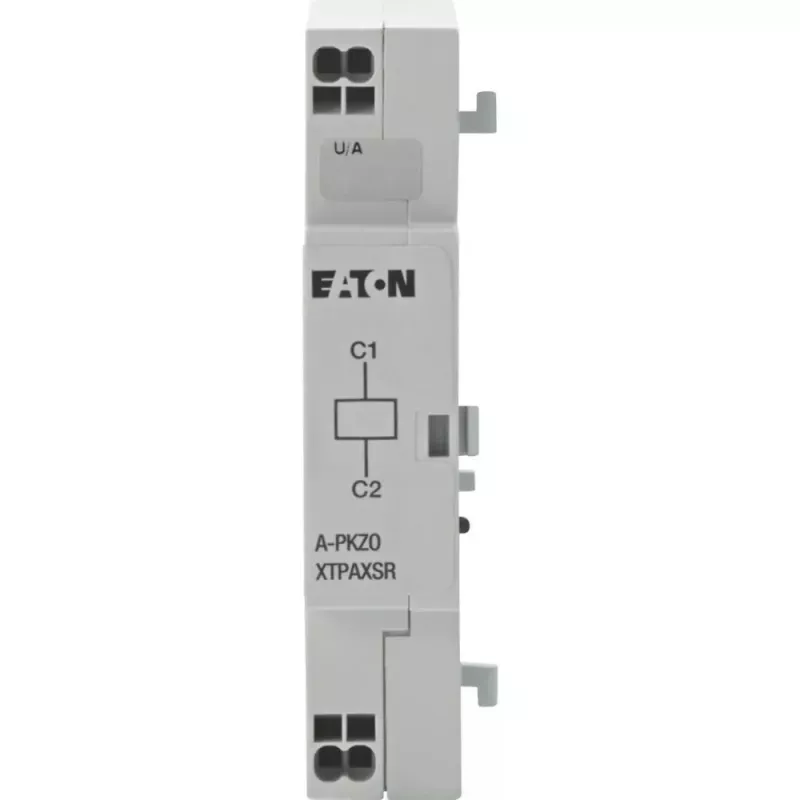

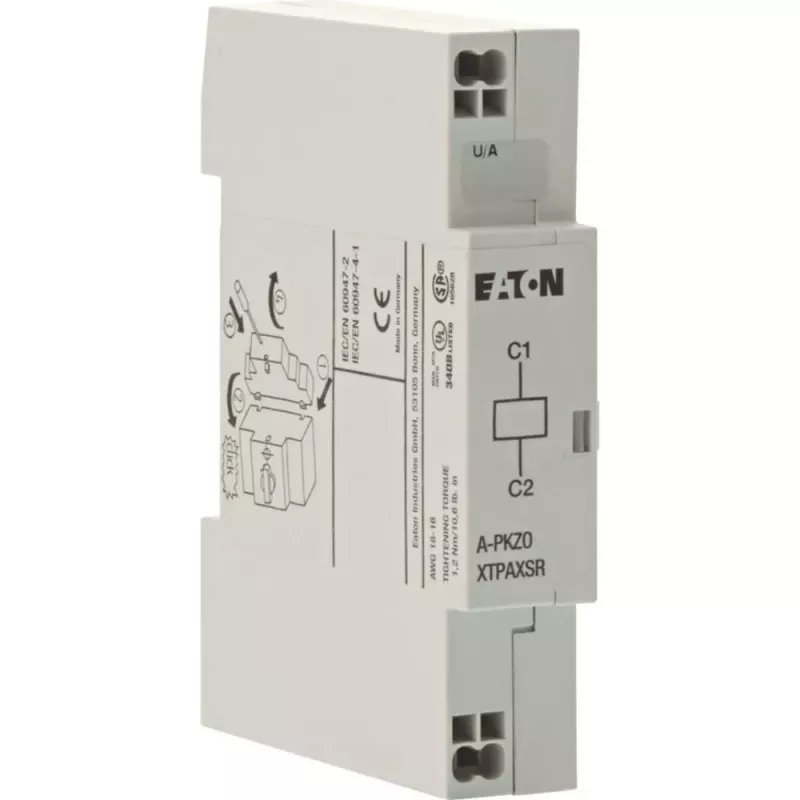

Eaton Shunt Trip Release A-PKZ0 24V DC, modelis 199336

Ja motoru aizsardzības automāts PKZ0 vai PKE0 atrodas skapī, bet tam jāiedarbojas no vadības sistēmas, bez attālinātas atslēgšanas neiztikt. Eaton A-PKZ0 atbrīvošanas relejs nodrošina elektrisku atslēgšanu ar 24 V DC signālu, tāpēc nav jāskrien pie automāta ar roku.

Kam paredzēts

Elektroinženieriem, sadales skapju montētājiem un apkopes tehniķiem, kuri integrē motoru aizsardzības automātus vadības sistēmās ar attālinātu izslēgšanu.

Galvenās īpašības

• Sānu montāžas dizains – vienkārša uzstādīšana uz PKZ0 un PKE0 automātiem
• Darbojas ar 24 V DC, īslaicīgs jaudas patēriņš aptuveni 10 W atslēgšanas brīdī
• Ātra atslēgšanās – mazāk nekā 10 ms
• Skrūvju spailes drošam savienojumam
• Plašs darba temperatūras diapazons no -25 līdz +60 °C

Specifikācijas

• Ierīces tips: atslēgšanas relejs (shunt trip release)
• Saderība: Eaton PKZ0 un PKE0 motoru aizsardzības automāti
• Darba spriegums: 24 V DC
• Strāvas veids: DC
• Montāžas pozīcija: sānu
• Atslēgšanās laiks: < 10 ms
• Savienojuma tips: skrūvju spailes
• Aizsardzības pakāpe (spailēm): IP20
• Darba temperatūra: -25 līdz +60 °C
• Uzglabāšanas temperatūra: -40 līdz +80 °C
• Piesārņojuma pakāpe: 3

Kā lietot

Uzstādiet releju automāta sānos saskaņā ar ražotāja instrukciju. Pievienojiet vadības vadu pie skrūvju spailēm, ievērojot polaritāti. Pārbaudiet, vai vadības ķēde spēj nodrošināt nepieciešamo īslaicīgo strāvas impulsu.

Padoms: vienmēr pārbaudiet polaritāti pirms 24 V DC pievienošanas – nepareiza polaritāte var bojāt releju. Regulāri pārbaudiet savienojumu stingrību, īpaši vidēs ar vibrācijām.
