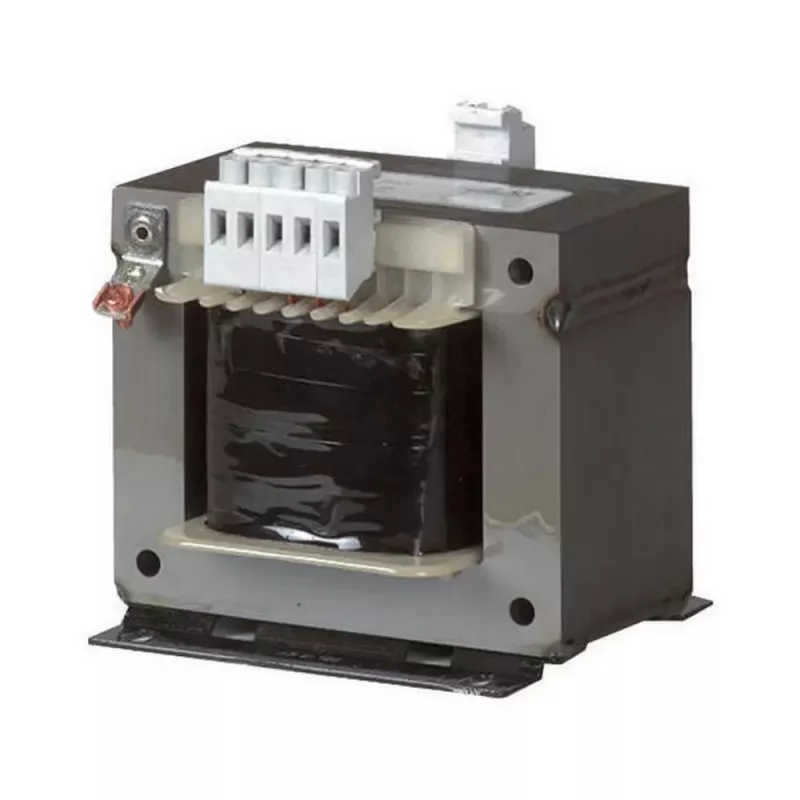

Eaton STN0.16 Vadības transformators 160 VA 230/24 V AC 204947

Kad vadības panelī nepieciešams drošs un stabils 24 V AC barošanas avots, Eaton STN0.16 ir praktisks risinājums. Šis vienfāzes vadības transformators nodrošina 160 VA jaudu ar galvanisko atdalīšanu starp primāro 230 V AC un sekundāro 24 V AC tinumu, kas ir būtiski vadības ķēžu drošībai un traucējumu novēršanai.

Galvenās priekšrocības

Transformators ir īsslēguma drošs pēc savas konstrukcijas – tas iztur īsslēgumu sekundārajā ķēdē bez papildu aizsardzības ierīcēm. Skrūvju spailes nodrošina vienkāršu un uzticamu vadu pieslēgšanu, savukārt dabiskā konvekcijas dzesēšana nozīmē, ka nav nepieciešams ventilators vai cits aktīvs dzesēšanas risinājums. Atvērtā konstrukcija ļauj efektīvi izkliedēt siltumu, un B izolācijas klase garantē darbību līdz +40 °C apkārtējā temperatūrā.

Kam piemērots

• Mašīnu vadības paneļiem
• Rūpnieciskās automatizācijas sistēmām
• Ēku servisa vadības ķēdēm

Tehniskie parametri

• Nominālā jauda: 160 VA
• Primārais spriegums: 230 V AC
• Sekundārais spriegums: 24 V AC
• Frekvence: 50/60 Hz
• Fāžu skaits: vienfāzes
• Izolācijas klase: B
• Montāžas veids: skrūvju montāža
• Spaiļu tips: skrūvju spailes
• Transformatora tips: vadības transformators
• Īsslēguma aizsardzība: konstruktīvi īsslēguma drošs
• Dzesēšanas metode: dabiskā konvekcija
• Konstrukcija: atvērtā tipa
• Darba temperatūras diapazons: no -25 līdz +40 °C

Izmantošana

Piemērots montāžai sadales skapjos vai vadības panelī, kur nepieciešams 24 V AC barošanas avots. Pieslēgšana notiek ar skrūvju spailēm – pārliecinieties, ka primārais tinums tiek pieslēgts 230 V AC tīklam, bet sekundārais – patērētājiem. Pirms ekspluatācijas pārbaudiet, vai transformators ir droši nostiprināts un nav pakļauts mitruma vai putekļu iedarbībai.

Ievērojiet: transformatoram ir IP00 aizsardzības pakāpe, tāpēc tas jāuzstāda aizsargātā korpusā, lai novērstu nejaušu kontaktu ar spriegumnesošajām daļām.
