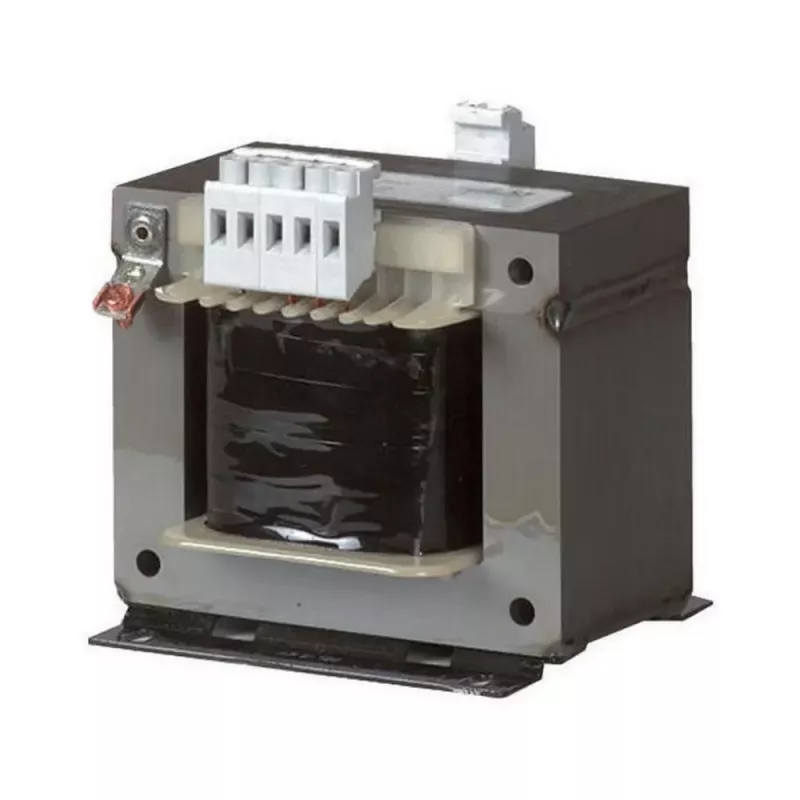

Eaton STN0.25 Vadības transformators 250VA 400V uz 230V 204980

250 VA jauda un 230 V AC izeja no 400 V AC tīkla — tas ir viss, kas nepieciešams, lai darbinātu kontaktoru, releju un taimeru spoles industriālajās vadības ķēdēs. Eaton STN0.25 ir viens no tiem komponentiem, ko panelis nepieprasa katru dienu, bet bez kura vadības ķēde nestrādā.

Kam tas paredzēts

Paneļu būvētājiem, mašīnu ražotājiem un apkopes tehniķiem, kuri sadales skapjos un iekārtās veido atsevišķu, galvaniski izolētu vadības spriegumu. Transformators ir atvērta tipa, tāpēc to paredzēts montēt skapja iekšpusē, nevis atsevišķā korpusā.

Galvenās priekšrocības

• 250 VA jauda — pietiek vairāku kontaktoru un releju spoļu barošanai vienlaikus
• 400 V AC primārais, 230 V AC sekundārais spriegums
• Vienfāzes, 50/60 Hz darbība
• B izolācijas klase un īssavienojumdroša konstrukcija
• Atvērta tipa korpuss ar skrūvju spailēm
• Montāža ar skrūvēm

Tehniskie dati

• Transformatora tips: vadības transformators
• Jauda: 250 VA
• Primārais spriegums: 400 V AC
• Sekundārais spriegums: 230 V AC
• Frekvence: 50/60 Hz
• Fāžu skaits: vienfāzes
• Izolācijas klase: B
• Aizsardzības pakāpe: IP00
• Montāžas veids: ar skrūvēm
• Savienojuma veids: skrūvju spailes
• Sērija: STN
• Apkārtējās vides temperatūra: -25 līdz +40 °C
• Īssavienojumdrošs: jā
• Izejas skaits: 1
• Konstrukcijas tips: atvērts

Kā lietot

Pieslēdziet 400 V AC primāro tinumu pie barošanas līnijas un 230 V AC sekundāro tinumu pie vadības ķēdes. Savienojumi tiek veikti ar skrūvju spailēm, tāpēc papildu instrumenti nav nepieciešami. Pārbaudiet, vai visu pieslēgto vadības ierīču kopējā ieslēgšanas un turēšanas jauda nepārsniedz 250 VA.

Padoms: atvērtā konstrukcija nozīmē, ka transformators ir jāuzstāda tikai skapja iekšpusē ar pietiekamu ventilāciju. Ja pieslēgto spoļu ieslēgšanas strāva ir augsta, ņemiet vērā tās īstermiņa raksturu un nepievienojiet papildu patērētājus, kas varētu pārsniegt nominālo jaudu.
