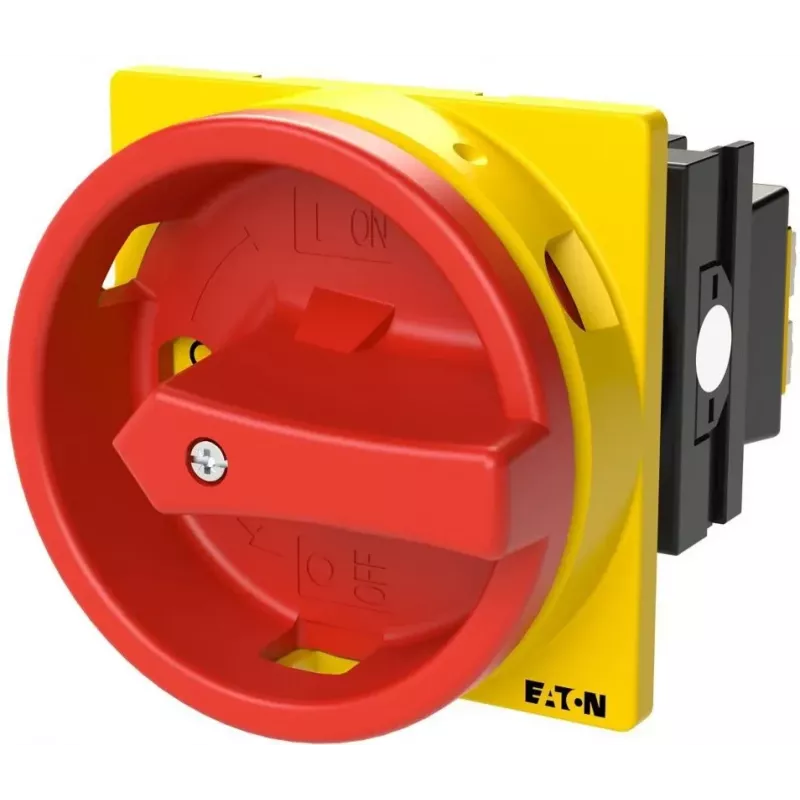

Eaton T0-1-8200/EA/SVB rotējošais kameru slēdzis, 1-pol, 20 A, 690 V AC, IP65, melns/sarkans/dzeltens 053110

320 A īsslēguma ieslēgšanas un atslēgšanas spēja – tas ir tas, ko šis Eaton T0-1-8200/EA/SVB rotējošais kameru slēdzis nodrošina 20 A nominālajā strāvā pie 690 V AC. Priekšējā daļa ir aizsargāta līdz IP65, tāpēc tas ir piemērots industriālajām vadības paneļu durvīm un mašīnu atslēgšanas punktiem.

Priekšrocības

Augsta komutācijas jauda, plašs darba temperatūras diapazons no -25 līdz +50 °C un atbilstība IEC/EN 60947-3, UL 60947-4-1 un CSA C22.2 standartiem. 90° pārslēgšanas leņķis nodrošina skaidru stāvokļa indikāciju, savukārt melnais rokturis ar sarkanu/dzeltenu marķējuma plāksni ļauj ātri noteikt ieslēgto vai izslēgto stāvokli.

Kam piemērots

• Galvenā slēdža funkcijai industriālajās mašīnās
• Vadības paneļu atslēgšanas ierīcēm
• Motora ķēdes atdalīšanai līdz 20 A

Galvenie tehniskie dati

• Slēdža tips: rotējošais kameru slēdzis / galvenais slēdzis
• Polu skaits: 1
• Komutācijas funkcija: ON-OFF
• Nominālā nepārtrauktā strāva (Iu): 20 A
• Nominālais darba spriegums (Ue): 690 V AC
• Aizsardzības pakāpe (priekšpuse): IP65
• Aizsardzības pakāpe (spailes): IP20
• Montāžas tips: priekšējā montāža (centrālā montāža)
• Savienojuma tips: skrūvju spailes
• Izpildījuma krāsa: melns rokturis, sarkana/dzeltena marķējuma plāksne
• Pārslēgšanas leņķis: 90°
• Nominālais impulsa izturības spriegums (Uimp): 6 kV
• Nominālā īsslēguma ieslēgšanas spēja (Icm): 320 A
• Nominālā īsslēguma atslēgšanas spēja (Icn): 320 A
• Nominālā frekvence: 50/60 Hz
• Apkārtējās vides darba temperatūra: -25 līdz +50 °C

Kā lietot

Slēdzis tiek montēts priekšpusē, piemēram, vadības paneļa durvīs, izmantojot centrālo stiprinājumu. Vadītāji tiek pievienoti ar skrūvju spailēm. Pateicoties IP65 aizsardzībai priekšpusē, tas ir piemērots arī vietās, kur iespējama putekļu vai ūdens šļakatu iedarbība.

Ieteikumi

Instalācijām, kur nepieciešams kompakts, augstas veiktspējas atslēgšanas slēdzis ar skaidru vizuālo stāvokļa indikāciju, šis Eaton rotējošais kameru slēdzis nodrošina uzticamu atdalīšanu un atbilstību galvenajiem starptautiskajiem standartiem. Pārliecinieties, ka montāžas vietā tiek ievērots spaiļu IP20 aizsardzības līmenis.
