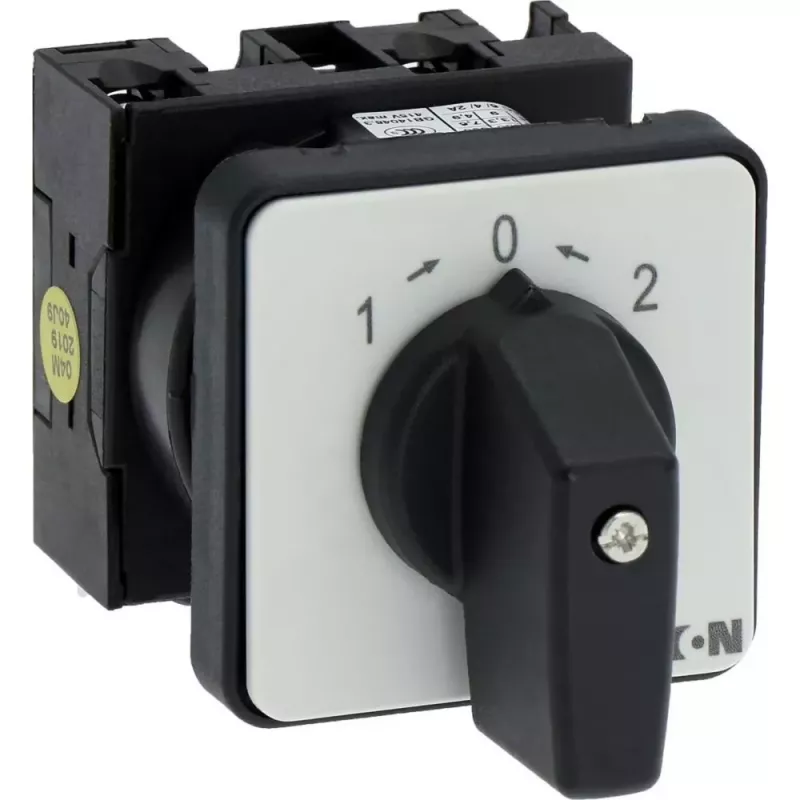

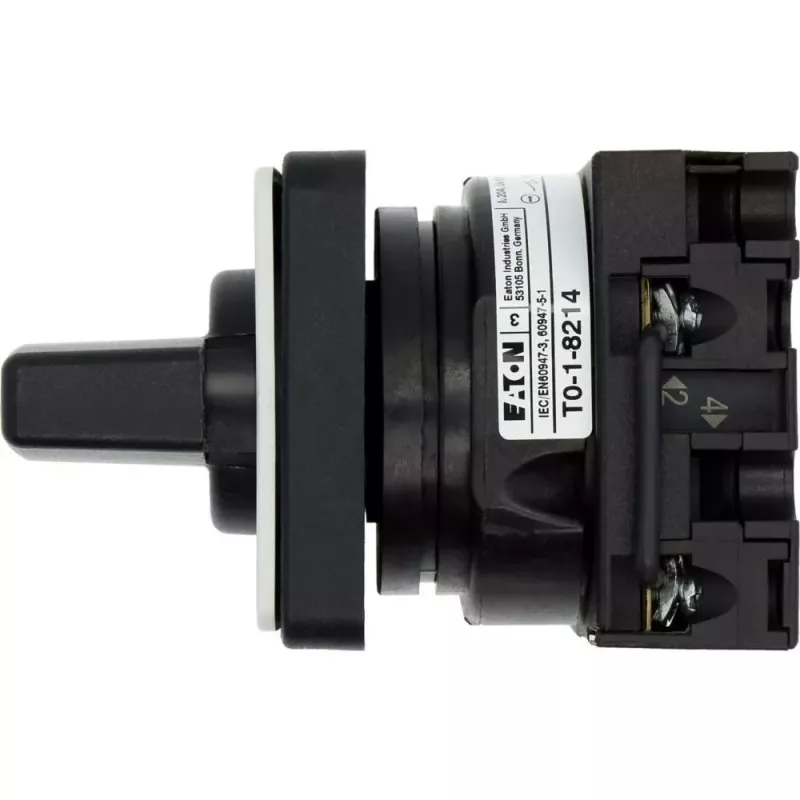

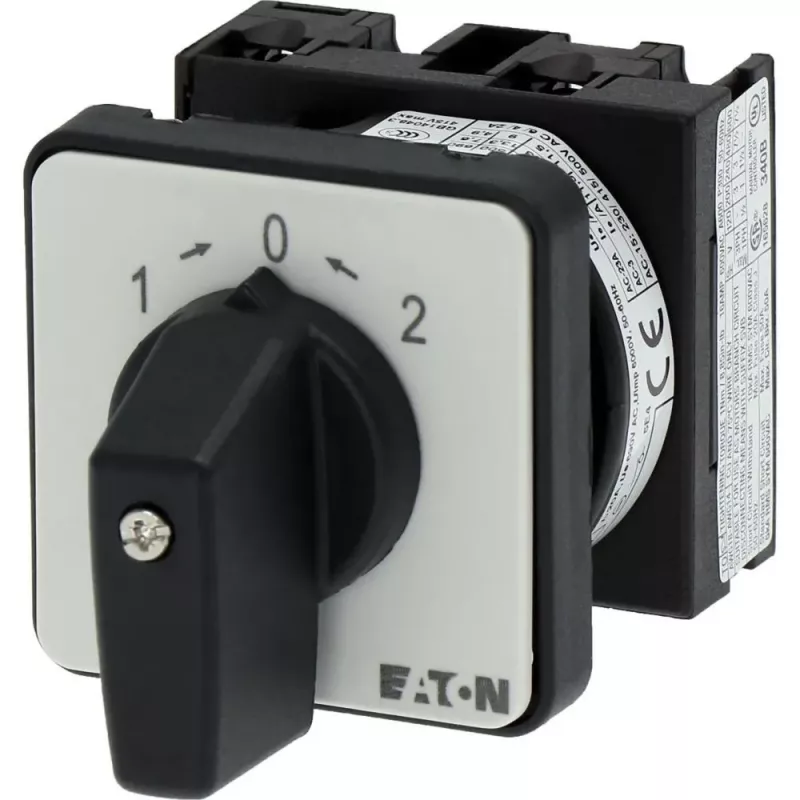

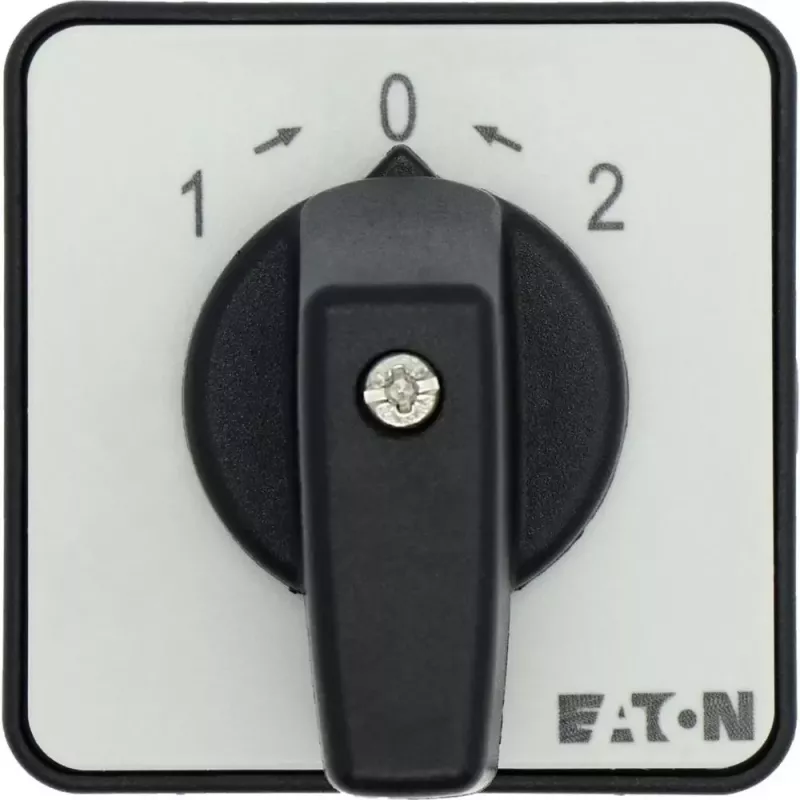

Eaton T0-1-8214/E pārslēgšanas slēdzis 6,5 kW, 3 polu, 3 pozīcijas

Kad nepieciešams droši pārslēgt barošanas avotus trīsfāžu sistēmās, Eaton T0-1-8214/E nodrošina uzticamu manuālo pārslēgšanu ar 6,5 kW jaudu. Šis panelī montējamais slēdzis ir paredzēts profesionāļiem, kuri vērtē vienkāršību un izturību.

Kam paredzēts

Elektriķiem, sadales skapju būvētājiem un apkopes inženieriem, kuriem nepieciešams drošs pārslēgšanas slēdzis motoru vadībai, barošanas sadalei vai rezerves ģeneratora pieslēgšanai. Piemērots gan rūpnieciskām, gan komerciālām vajadzībām.

Galvenās priekšrocības

• 3 polu pārslēgšanas slēdzis ar 3 pozīcijām (1-0-2) avotu izvēlei vai motoru reversēšanai.
• Nominālā darba jauda 6,5 kW (AC-23A, 400V) un 5,5 kW (AC-3, 400V).
• Nominālā darba strāva 20 A pie 400V.
• Priekšpuses aizsardzības pakāpe IP65 – piemērots prasīgām vidēm.
• Kompakts priekšpuses izmērs 48 x 48 mm, ideāli piemērots standarta panelu izgriezumiem.
• Skrūvju spailes drošai elektroinstalācijai.
• Melns rokturis skaidrai vizuālai indikācijai.

Specifikācijas

• Slēdža tips: pārslēgšanas slēdzis
• Polu skaits: 3
• Pārslēgšanas pozīcijas: 3 (1-0-2)
• Nominālā darba strāva (Ie) pie 400V: 20 A
• Nominālā darba jauda (AC-23A, 400V): 6,5 kW
• Nominālā darba jauda (AC-3, 400V): 5,5 kW
• Nominālais izolācijas spriegums (Ui): 690 V
• Nominālais impulsa izturības spriegums (Uimp): 6 kV
• Aizsardzības pakāpe (priekšpuse): IP65
• Aizsardzības pakāpe (spailes): IP20
• Montāžas tips: panelī (priekšpuses montāža)
• Pārslēgšanas leņķis: 90°
• Roktura krāsa: melna
• Priekšpuses izmēri: 48 x 48 mm
• Savienojuma tips: skrūvju spailes
• Palīgkontaktu skaits: 0
• Nominālā īsslēguma ieslēgšanas spēja (Icm): 1 kA

Kā lietot

Uzstādiet slēdzi panelī ar 48 x 48 mm izgriezumu. Pievienojiet trīsfāžu vadus pie skrūvju spailēm atbilstoši shēmai. Pārslēdzot rokturi, izvēlieties vajadzīgo pozīciju (1, 0 vai 2). Pirms lietošanas pārliecinieties, ka slēdzis ir piemērots konkrētajai slodzei un spriegumam.

Padoms: Lai nodrošinātu ilgmūžību, regulāri pārbaudiet spaiļu savienojumu ciešumu un notīriet priekšpusi no putekļiem. Ja izmantojat ārpus telpām, ņemiet vērā, ka spailes ir tikai IP20 – tās jāaizsargā no mitruma.
