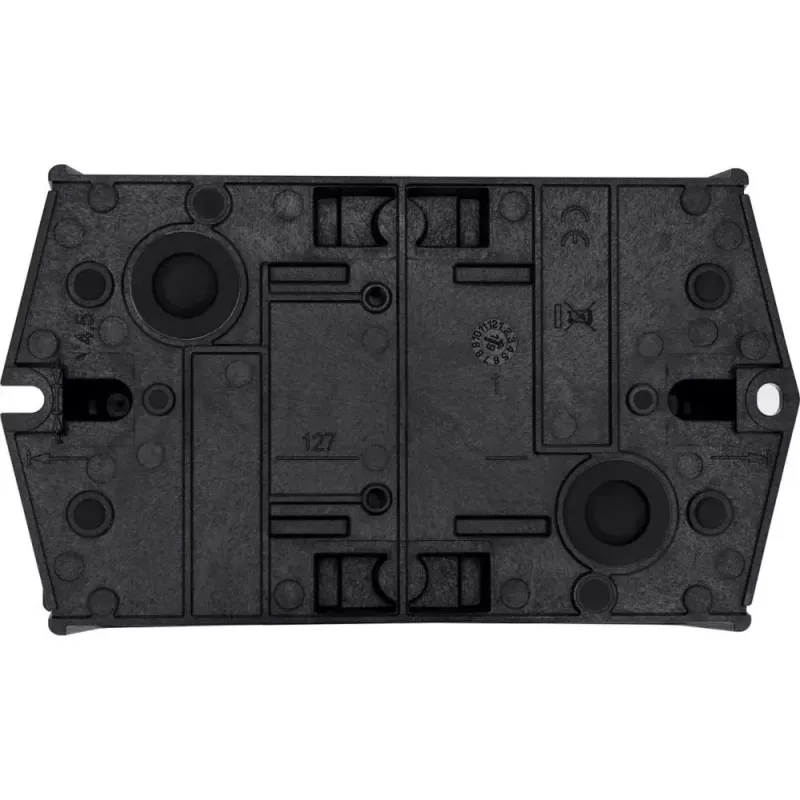

Eaton T0-2-1/I1 3 polu pārslēgslēdzis, 20A, IP65, pelēks/melns 207081

Kad vadības panelī jāpārslēdz trīsfāžu jauda, Eaton T0-2-1/I1 dod skaidru ON-OFF kontroli bez liekas vilcināšanās. Šis 3 polu pārslēgslēdzis ar nominālo strāvu 20 A pie 500 V AC un nominālo spriegumu 690 V AC ir paredzēts prasīgām industriālām slodzēm.

Priekšrocības

Slēdzis izceļas ar izturīgu konstrukciju: mehāniskā noturība pārsniedz 0,5 miljonus operāciju, bet elektriskā – 0,2 miljonus, tāpēc tas kalpos ilgi arī intensīvā lietošā. Skrūvju spailes nodrošina drošu vadu savienojumu, un kompaktā 48 x 48 mm priekšējā plāksne iekļaujas standarta paneļa izgriezumā. IP65 aizsardzība priekšpusē pasargā no putekļiem un ūdens strūklām, savukārt IP20 spailēm nodrošina aizsardzību pret pieskaršanos.

Kam piemērots

• Rūpniecisko vadības paneļu montāžai
• Motoru vadības ķēdēm
• Jaudas sadales sistēmām
• Darbgaldiem un iekārtām

Galvenie parametri

• Polu skaits: 3
• Pārslēgšanas funkcija: ON-OFF
• Nominālā darba strāva: 20 A (500 V AC)
• Nominālais darba spriegums: 690 V AC
• Aizsardzības pakāpe (priekšpuse): IP65
• Aizsardzības pakāpe (spailes): IP20
• Montāžas veids: priekšējā montāža
• Izpildmehānisms: sviras pārslēgs
• Pārslēgšanas pozīciju skaits: 2
• Spaiļu tips: skrūvju spailes
• Nominālais impulsa izturības spriegums: 6 kV
• Nominālā īsslēguma strāva: 1 kA
• Apkārtējās vides darba temperatūra: -25 līdz +50 °C
• Mehāniskā noturība: > 0,5 x 10^6 operāciju
• Elektriskā noturība: > 0,2 x 10^6 operāciju
• Priekšējās plāksnes izmēri: 48 x 48 mm
• Izpildmehānisma krāsa: melna
• Priekšējās plāksnes krāsa: pelēka

Kā lietot

Slēdzis paredzēts priekšējai montāžai standarta paneļa izgriezumā. Pievienojiet vadus pie skrūvju spailēm atbilstoši shēmai un vietējiem noteikumiem. Pārliecinieties, ka panelis ir atslēgts no sprieguma pirms uzstādīšanas. Pēc montāžas pārbaudiet, vai svira pārslēdzas viegli un fiksējas abās pozīcijās.

Ieteikumi

Ideāli piemērots industriālām vidēm, kur nepieciešama uzticama pārslēgšana un aizsardzība pret putekļiem un ūdeni. Pirms uzstādīšanas pārliecinieties, ka paneļa izgriezums atbilst 48 x 48 mm izmēram un vadi ir piemēroti 20 A strāvai. Ievērojiet vietējos elektroinstalācijas noteikumus.
