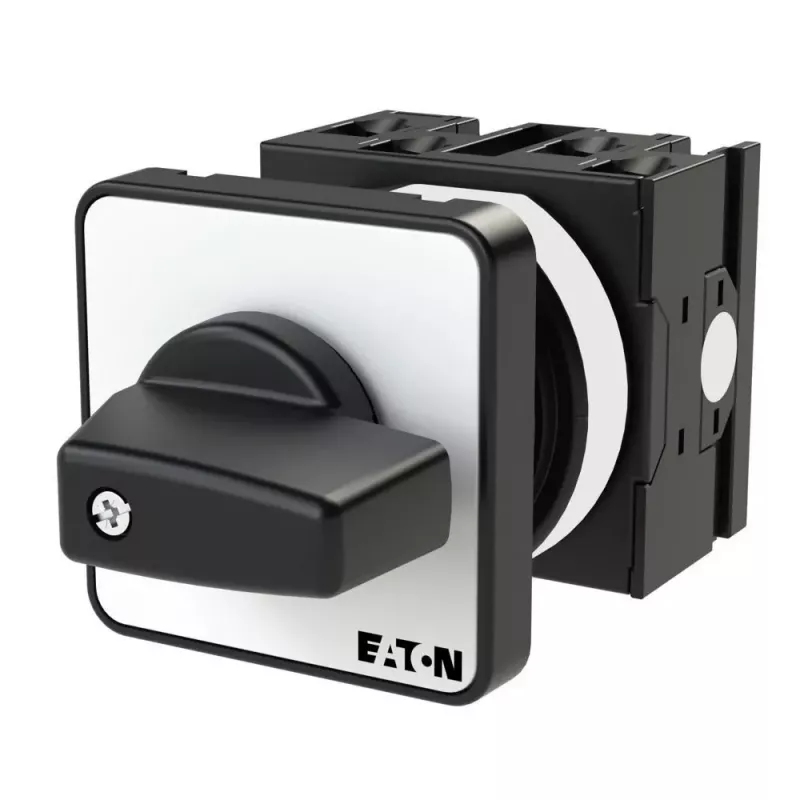

Eaton T0-2-8230/E 2 polu kameru slēdzis IESLĒGTS-IZSLĒGTS 20A 690V priekšējā montāža 48x48mm IP65 melns/balts 088685

20 A nepārtrauktā strāva un 690 V darba spriegums – šis Eaton kameru slēdzis ir domāts, lai tiešām izturētu slodzi. Ja nepieciešams vienkāršs, uzticams IESLĒGTS-IZSLĒGTS slēdzis vadības panelī, T0-2-8230/E ir praktisks risinājums.

Galvenās priekšrocības

• 2 polu kameru slēdzis ar IESLĒGTS-IZSLĒGTS (0-1) funkciju
• Nominālā nepārtrauktā strāva: 20 A
• Nominālais darba spriegums: 690 V AC max
• Priekšējā montāža ar 48 x 48 mm priekšējo plāksni
• Aizsardzības pakāpe: IP65 priekšpusei, IP20 spailēm
• Skrūvju spailes drošam savienojumam
• Melns rokturis ar baltu marķējuma plāksnīti

Ikdienas lietošanā

Slēdzi darbina ar melnu rokturi uz baltas marķējuma plāksnītes – kontrasts ir skaidri redzams. 90° pārslēgšanas leņķis nodrošina taustāmu atgriezenisko saiti, un skrūvju spailes pieņem vadus no 1 līdz 2,5 mm², gan vienu, gan divus. Darba temperatūras diapazons no -25 līdz +50 °C padara to piemērotu dažādām industriālām vidēm.

Pilna specifikācija

• Slēdža tips: kameru slēdzis
• Polu skaits: 2
• Pārslēgšanas funkcija: IESLĒGTS-IZSLĒGTS (0-1)
• Nominālā nepārtrauktā strāva (Iu): 20 A
• Nominālais darba spriegums (Ue): 690 V AC max
• Nominālais izolācijas spriegums (Ui): 690 V
• Nominālais impulsa izturības spriegums (Uimp): 6 kV
• Montāžas veids: priekšējā montāža
• Priekšējās plāksnes izmēri: 48 x 48 mm
• Aizsardzības pakāpe (priekšpuse): IP65
• Aizsardzības pakāpe (spailes): IP20
• Savienojuma veids: skrūvju spailes
• Roktura krāsa: melna
• Marķējuma plāksnītes krāsa: balta
• Pārslēgšanas leņķis: 90°
• Darba temperatūras diapazons: -25 līdz +50 °C
• Elektriskā izturība: 0,5 x 10^6 darbības cikli
• Mehāniskā izturība: 0,5 x 10^6 darbības cikli
• Standarti: IEC/EN 60947, VDE 0660
• Spaiļu ietilpība: 1 x (1 - 2,5) mm² vai 2 x (1 - 2,5) mm²

Kam piemērots

Šis slēdzis ir paredzēts elektriķiem, vadības panelu montētājiem un mašīnu ražotājiem, kuri meklē kompaktu un izturīgu komponenti. Pateicoties IP65 aizsardzībai priekšpusē, tas ir piemērots arī vidēs, kur iespējama putekļu vai ūdens šļakstu iedarbība.

Kā lietot

Slēdzi montē no priekšpuses, izmantojot 48 x 48 mm priekšējo plāksni. Pievienojiet vadus pie skrūvju spailēm, ievērojot spaiļu ietilpību. Pārbaudiet, vai darba temperatūra nepārsniedz -25 līdz +50 °C diapazonu. Pēc montāžas pārliecinieties, ka rokturis pārslēdzas 90° leņķī un fiksējas galējos stāvokļos.

Padoms: vienmēr atslēdziet barošanu pirms slēdža montāžas vai apkopes. Lai nodrošinātu ilgmūžību, regulāri pārbaudiet skrūvju savienojumu stingrību.
