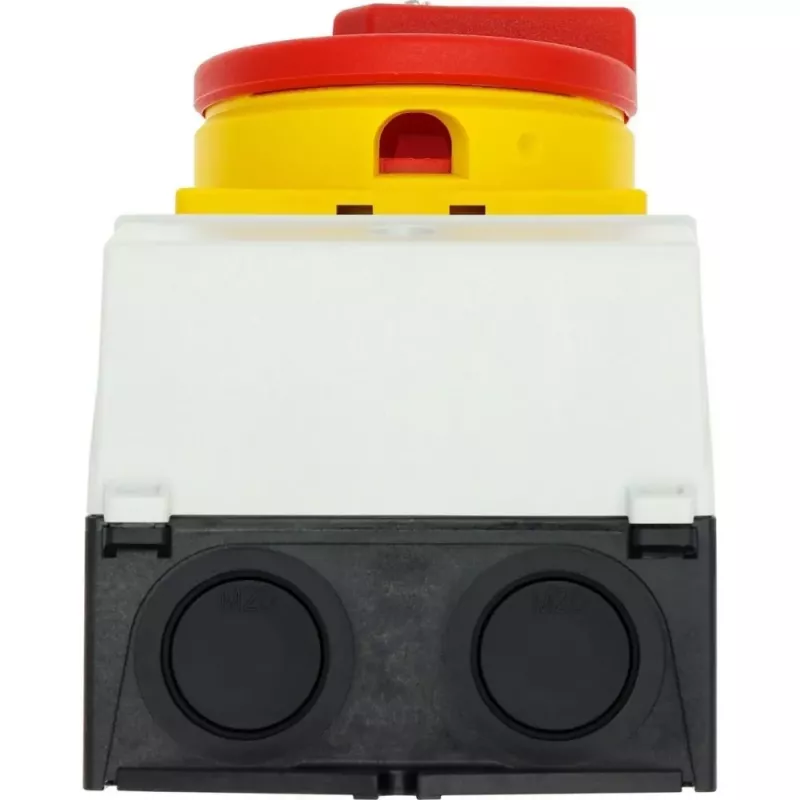

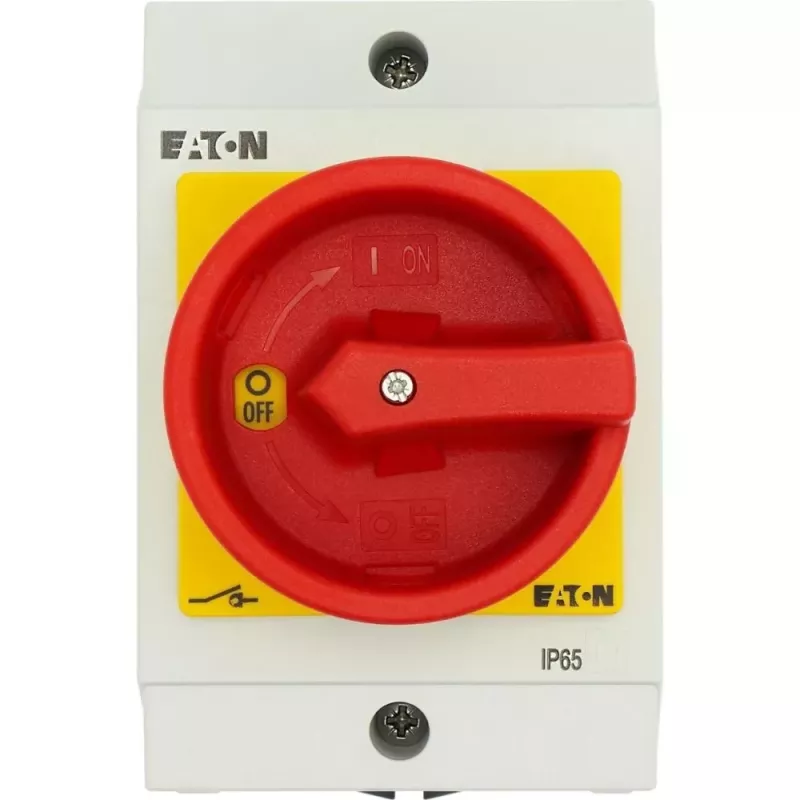

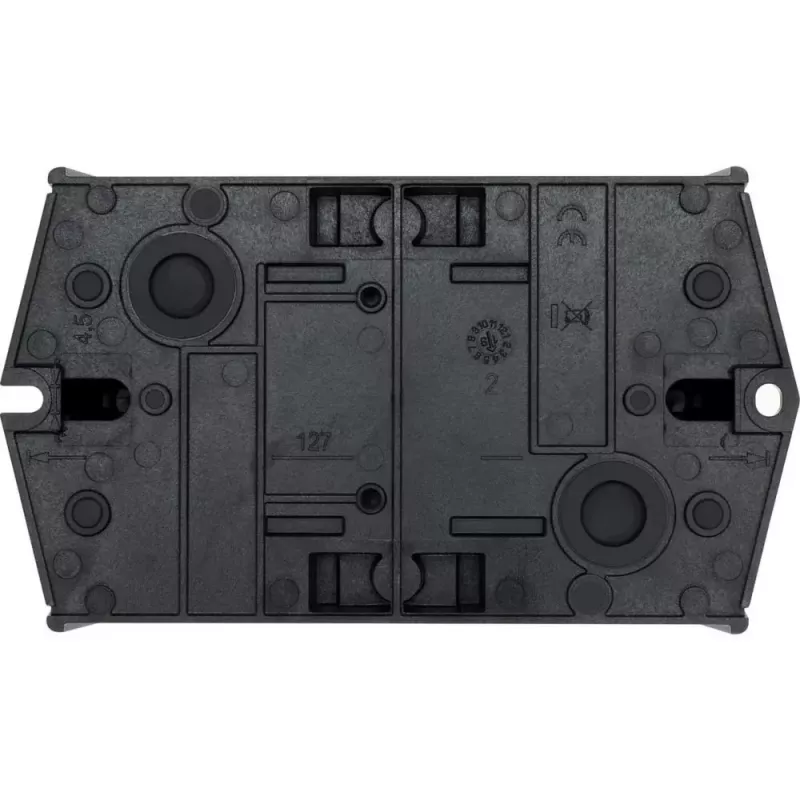

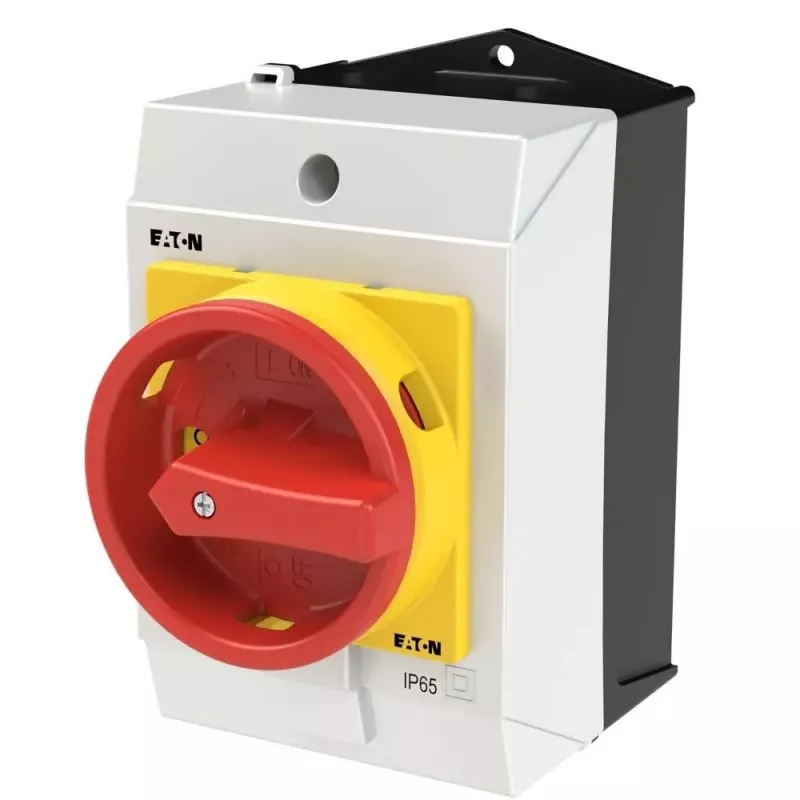

Eaton T0-2-8900/I1/SVB 3 polu galvenais slēdzis 20 A, sarkans/dzeltens 207151

Ja meklējat kompaktu un uzticamu galveno slēdzi, kas viegli iederas vadības skapī, Eaton T0-2-8900/I1/SVB ir tieši tas. Tā konstrukcija paredzēta virsmas montāžai izolētā korpusā, un spilgtā sarkanā roktura un dzeltenā priekšpaneļa kombinācija ļauj ātri pamanīt ieslēgšanas/izslēgšanas stāvokli pat sliktā apgaismojumā.

Galvenās priekšrocības

• 3 polu komutācija ar skaidru I-O funkciju
• 20 A nominālā strāva, piemērota lielākajai daļai industriālo iekārtu
• 690 V AC nominālais darba spriegums
• IP65 aizsardzības klase – putekļi un ūdens strūkla nav šķērslis
• Skrūvju spailes nodrošina drošu un noturīgu savienojumu
• Atbilst IEC/EN 60947 un VDE 0660 standartiem

Kam piemērots

Šis slēdzis ir ideāls risinājums elektriķiem un paneļu būvētājiem, kuri strādā ar nelielām mašīnām, motoriem līdz 5,5 kW, apkures un apgaismojuma ķēdēm. To var izmantot kā galveno atslēgšanas slēdzi vadības skapjos vai kā motora atslēgšanas slēdzi. Pateicoties IP65 klasei, tas ir piemērots arī putekļainās vai mitrās vidēs.

Tehniskā specifikācija

• Slēdža tips: Galvenais slēdzis / izciļņu slēdzis
• Polu skaits: 3
• Nominālā darba strāva (Iu): 20 A
• Nominālais darba spriegums (Ue): 690 V AC
• Pārslēgšanas funkcija: IESLĒGTS-IZSLĒGTS (I-O)
• Pārslēgšanas pozīciju skaits: 2
• Montāžas veids: Virsmas montāža (izolētā korpusā)
• Korpusa aizsardzības klase: IP65
• Roktura krāsa: Sarkana
• Priekšpaneļa krāsa: Dzeltena
• Spaiļu tips: Skrūvju spailes
• Nominālā jauda (AC-23A, 400 V): 5,5 kW
• Nominālā jauda (AC-3, 400 V): 4 kW
• Nominālā īsslēguma strāva (Icw): 0,32 kA (1 s)
• Nominālais impulsa izturības spriegums (Uimp): 6 kV
• Nominālais izolācijas spriegums (Ui): 690 V
• Sērija: T0

Kā lietot

Slēdzis paredzēts montāžai virsmas veidā izolētā korpusā (korpus nav iekļauts). Pievienojiet vadus pie skrūvju spailēm atbilstoši shēmai, pārliecinoties, ka tie ir droši pievilkti. Pēc montāžas pārbaudiet, vai rokturis pārslēdzas no I (ieslēgts) uz O (izslēgts) pozīciju bez aizķeršanās.

Padoms: Lai nodrošinātu ilgmūžību, regulāri pārbaudiet spaiļu savienojumu stingrību un tīrību. Mitrās vidēs ieteicams izmantot papildu aizsargapvalku, lai gan IP65 jau nodrošina augstu aizsardzību.
