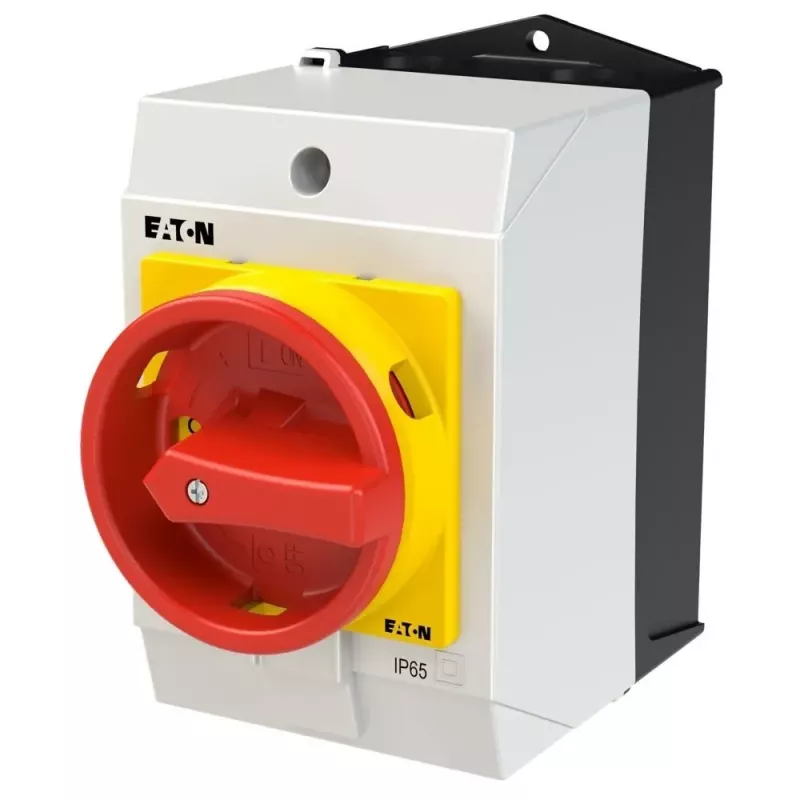

Eaton T0-3-15683/I1/SVB 3-polų kumštelinis jungiklis, 20 A, raudona rankena, geltona priekinė plokštė 207157

Kai reikia patikimai atjungti trifazę įrangą, šis Eaton kumštelinis jungiklis atlieka savo darbą be kompromisų. 3 polių, 20 A, su raudona rankena ir geltona priekine plokšte – aiškus signalas, kad maitinimas tikrai išjungtas.

Kam skirtas

Šis jungiklis skirtas mašinų ir skydų gamintojams, elektrikams bei techninės priežiūros specialistams, kuriems reikia patikimo pagrindinio jungiklio varikliams, valdymo grandinėms ar paskirstymo skydams. IP65 apsauga priekinėje dalyje leidžia naudoti dulkėse ar drėgmėje, o varžtiniai gnybtai užtikrina saugų prijungimą.

Pagrindinės savybės

• 3 polių perjungimas trifazėms grandinėms
• ON-OFF (I-0) funkcija su 90° perjungimo kampu
• Nominali darbinė srovė 20 A prie 400 V AC-21A
• Nominali darbinė įtampa iki 690 V AC
• Raudona rankena ir geltona priekinė plokštė – aiški būsenos indikacija
• Viršutinis montavimas, uždara konstrukcija
• Varžtiniai gnybtai patikimam kontaktui

Specifikacijos

• Jungiklio tipas: pagrindinis / kumštelinis jungiklis
• Polių skaičius: 3
• Perjungimo funkcija: ON-OFF (I-0)
• Nominali darbinė srovė (Ie): 20 A (400 V, AC-21A)
• Nominali darbinė įtampa (Ue): 690 V AC
• Nominali izoliacijos įtampa (Ui): 690 V
• Nominali impulsinė atsparumo įtampa (Uimp): 6 kV
• Nominali galia (AC-23A, 400 V): 5,5 kW
• Nominali galia (AC-3, 400 V): 4 kW
• Apsaugos laipsnis (priekis): IP65
• Apsaugos laipsnis (gnybtai): IP20
• Montavimo tipas: viršutinis (uždaras)
• Rankenos spalva: raudona
• Priekinės plokštės spalva: geltona
• Perjungimo padėčių skaičius: 2
• Perjungimo kampas: 90°
• Gnybtų tipas: varžtiniai
• Nominali trumpojo jungimo srovė (Icw): 320 A (1 s)

Kaip naudoti

Montuokite jungiklį lengvai pasiekiamoje vietoje, kad rankenos padėtis aiškiai rodytų ON/OFF būseną. Trifaziams varikliams patikrinkite, ar nominali galia atitinka variklio reikalavimus. IP65 priekinė apsauga leidžia naudoti dulkėse ar vandens srovėje, tačiau gnybtus reikia saugoti nuo drėgmės.

Patarimas: prieš įjungdami maitinimą, visada įsitikinkite, kad rankena yra OFF padėtyje. Jei jungiklis naudojamas kaip pagrindinis mašinos jungiklis, rekomenduojama jį paženklinti atitinkama etikete, kad operatorius iš karto matytų, jog tai yra maitinimo atjungimo taškas.
