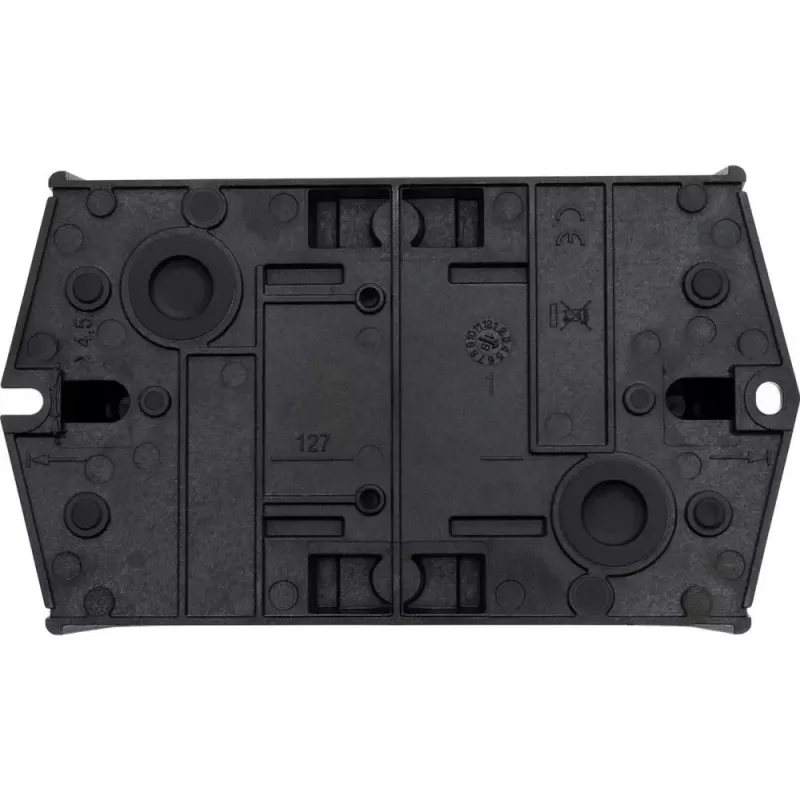

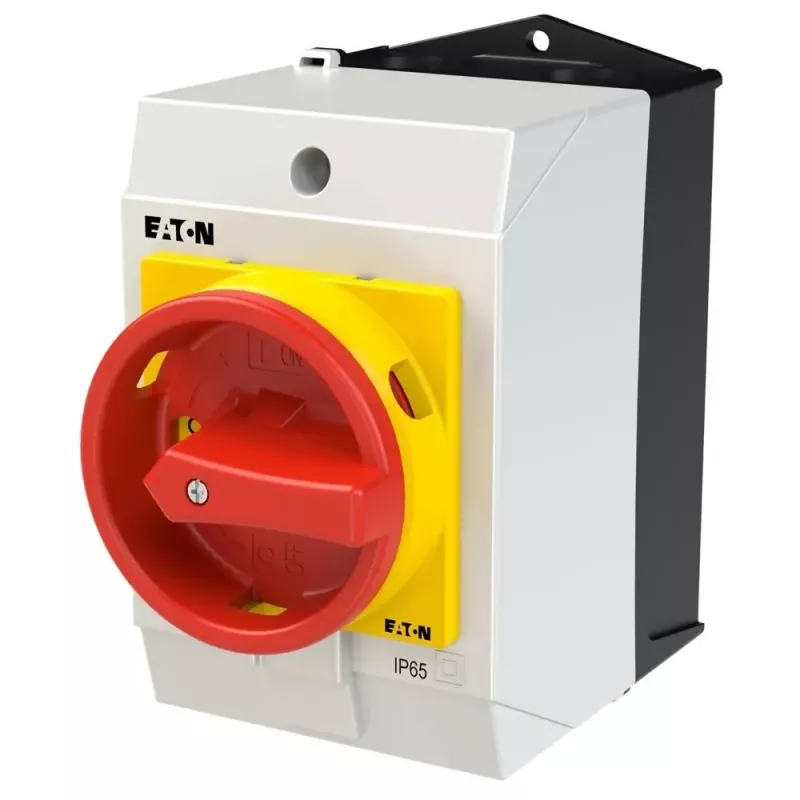

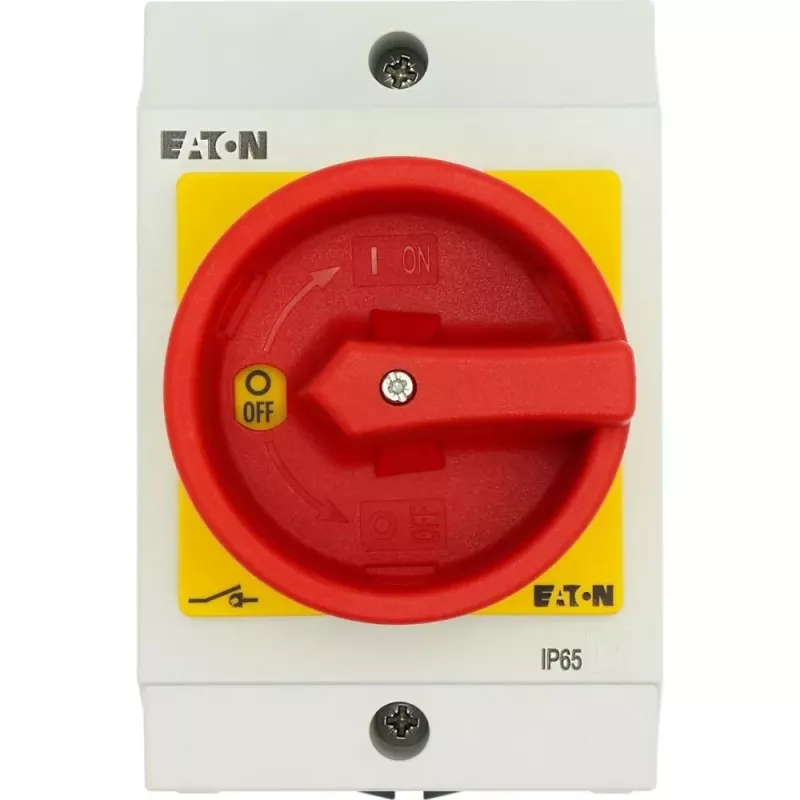

Eaton T0-3-8342/I1/SVB galvenais slēdzis, 3 polu, 20 A, sarkans/dzeltens 207159

Ja nepieciešams drošs un pamanāms galvenais slēdzis, kas izturēs rūpnieciskas slodzes, Eaton T0-3-8342/I1/SVB ir īstā izvēle. Tas nodrošina uzticamu ieslēgšanas-izslēgšanas kontroli un ir paredzēts montāžai priekšpanelī.

Priekšrocības

• Augsts impulsa izturības spriegums 6000 V AC – drošība pat prasīgos apstākļos.
• IP65 aizsardzība priekšpusē – pasargā no putekļiem un ūdens strūklām.
• Skrūvju spailes – vienkārša un droša vadu pievienošana.
• 90° pārslēgšanas leņķis un divas pozīcijas – ērta lietošana.
• Kompakts izmērs – piemērots sadales skapjiem ar ierobežotu vietu.

Kam piemērots

• Galvenajiem un remonta slēdžiem rūpnieciskos vadības skapjos.
• Motoru atvienošanai līdz 5,5 kW (AC-23A, 400 V).
• Sadales iekārtām, kur nepieciešams priekšā montējams galvenais slēdzis.

Galvenie tehniskie dati

• Slēdža tips: Galvenais slēdzis / remonta slēdzis
• Polu skaits: 3
• Pārslēgšanas funkcija: IESLĒGTS-IZSLĒGTS
• Nominālā darba strāva: 20 A pie 400 V
• Nominālais darba spriegums: 690 V AC
• Aizsardzības pakāpe: IP65 priekšpuse, IP20 spailes
• Montāža: Iebūvējama (priekšpuses montāža)
• Roktura krāsa: Sarkana; paneļa krāsa: Dzeltena
• Savienojumu tips: Skrūvju spailes
• Nominālā īsslēguma izturības strāva: 320 A (1 s)

Kā lietot

Uzstādiet slēdzi priekšpanelī, nodrošinot, ka rokturis ir viegli pieejams. Pievienojiet vadus pie skrūvju spailēm atbilstoši shēmai. Pārbaudiet, vai slēdzis darbojas abās pozīcijās – IESLĒGTS un IZSLĒGTS. Pirms apkopes darbiem vienmēr pārslēdziet uz IZSLĒGTS un pārbaudiet, vai strāva ir atslēgta.

Padoms: Lai nodrošinātu ilgmūžību, regulāri pārbaudiet skrūvju savienojumu stingrību un tīrību. Izmantojiet tikai kvalificētu elektriķi uzstādīšanai.
