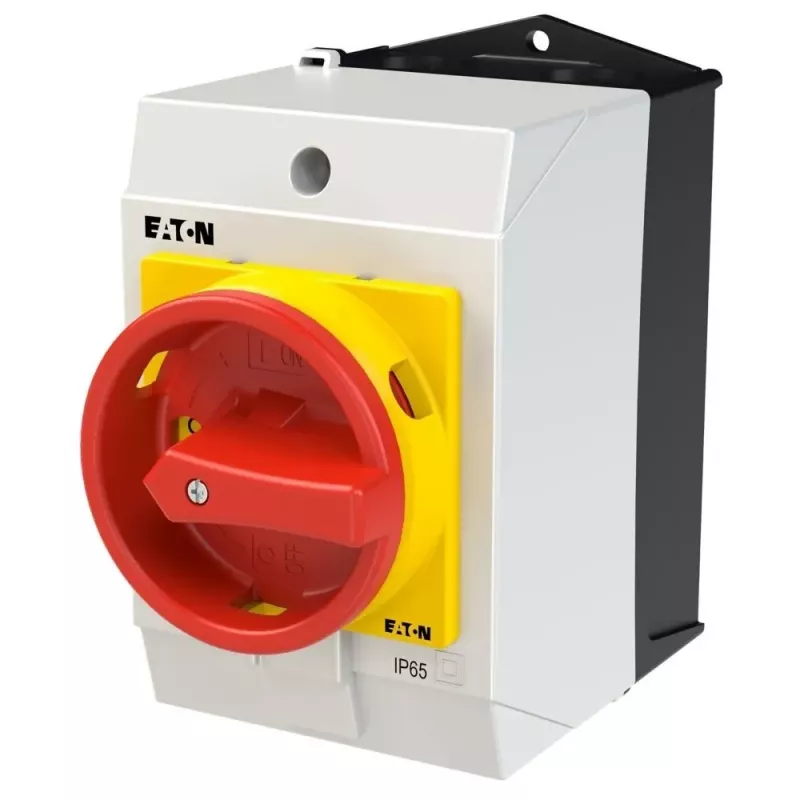

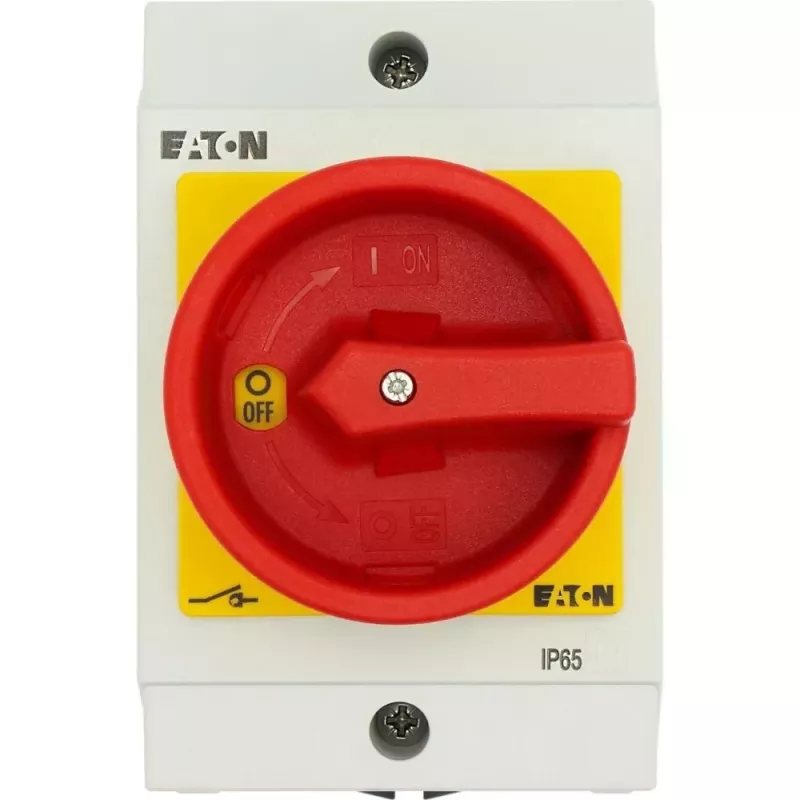

Eaton T0-4-8344/I1/SVB kameru slēdzis, 4-polu, 20 A, 690 V, 3 pozīcijas, priekšējā montāža, melns rokturis 207163

Rūpniecisko vadības sistēmu projektētājiem un elektriķiem, kuri meklē uzticamu komutācijas risinājumu lielām strāvām, Eaton T0-4-8344/I1/SVB ir 4-polu kameru slēdzis ar 20 A nominālo strāvu un 690 V maiņstrāvas darba spriegumu. Tas nodrošina trīs komutācijas pozīcijas ar 90° pagriešanas leņķi, ļaujot precīzi vadīt motorus un citas slodzes.

Galvenās priekšrocības

• 4-polu kameru slēdzis daudzpusīgai ķēžu vadībai
• Nominālā darba strāva: 20 A pie 690 V AC
• Trīs komutācijas pozīcijas ar 90° leņķi
• Priekšējā montāža ar IP65 aizsardzību
• Skrūvju spailes drošam savienojumam

Ikdienas lietošanā

Slēdzis ir paredzēts priekšējai montāžai un tam ir melns rotējošs rokturis. IP65 priekšējā aizsardzība nodrošina uzticamu darbību putekļainā vai mitrā vidē. Komutācijas programma 8344 nosaka kontaktu konfigurāciju, ļaujot pielāgot vadību motoriem un citām slodzēm.

Pilni tehniskie dati

• Slēdža tips: kameru slēdzis / rotējošais slēdzis
• Polu skaits: 4
• Nominālā darba strāva: 20 A
• Nominālais darba spriegums: 690 V AC
• Komutācijas pozīciju skaits: 3
• Komutācijas leņķis: 90°
• Montāžas tips: priekšējā montāža
• Izpildmehānisma tips: rotējošs rokturis
• Izpildmehānisma krāsa: melna
• Priekšējā paneļa izmēri: 48 x 48 mm
• Aizsardzības pakāpe (priekšpuse): IP65
• Spaiļu tips: skrūvju spailes
• Nominālais impulsa izturības spriegums: 6 kV
• Nominālā īsslēguma strāva: 1 kA (nosacīta, ar drošinātāju)
• Nominālā jauda (AC-23A, 400 V): 5,5 kW
• Atbilstība standartiem: IEC/EN 60947, VDE 0660
• Apkārtējās vides darba temperatūra: -25 līdz +50 °C
• Mehāniskā izturība: > 0,5 x 10^6 darbības cikli
• Elektriskā izturība (AC-21A): > 0,2 x 10^6 darbības cikli

Nobeiguma piezīme

Eaton T0-4-8344/I1/SVB ir uzticama izvēle rūpnieciskām komutācijas aplikācijām, kur nepieciešama augsta strāvas kapacitāte un izturīga konstrukcija.
