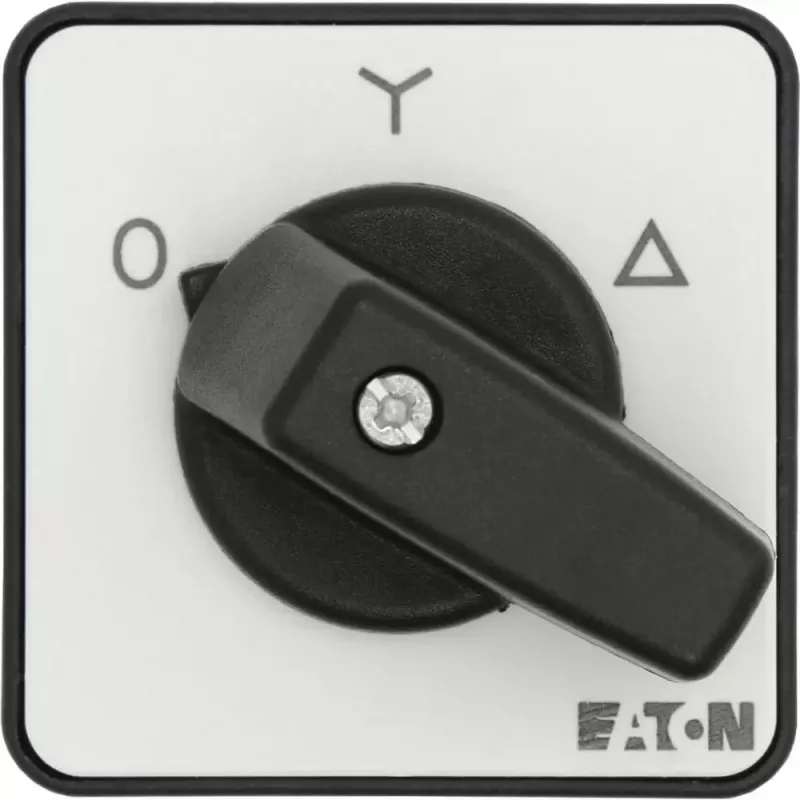

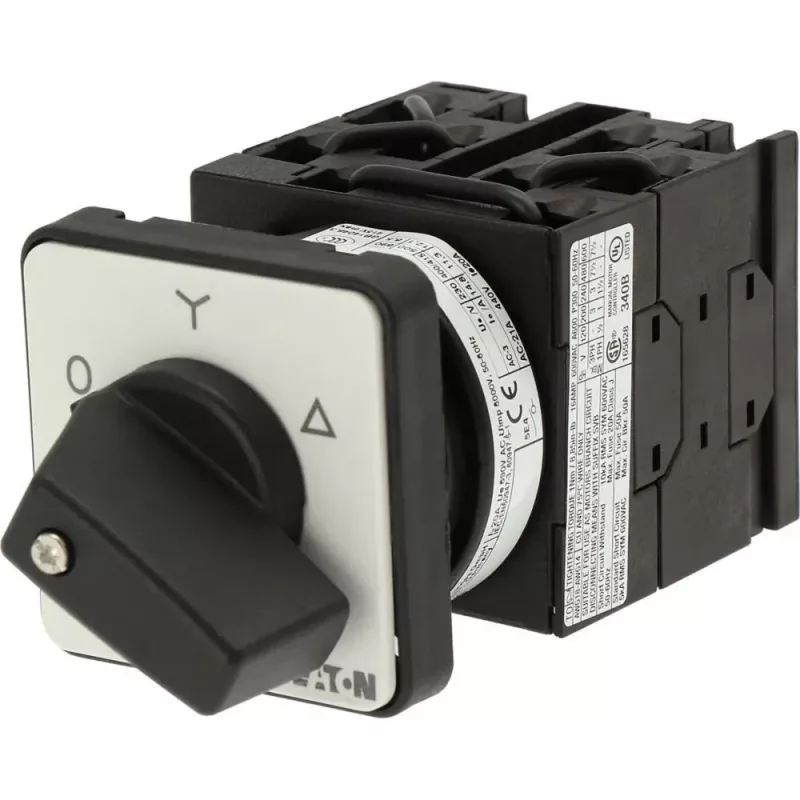

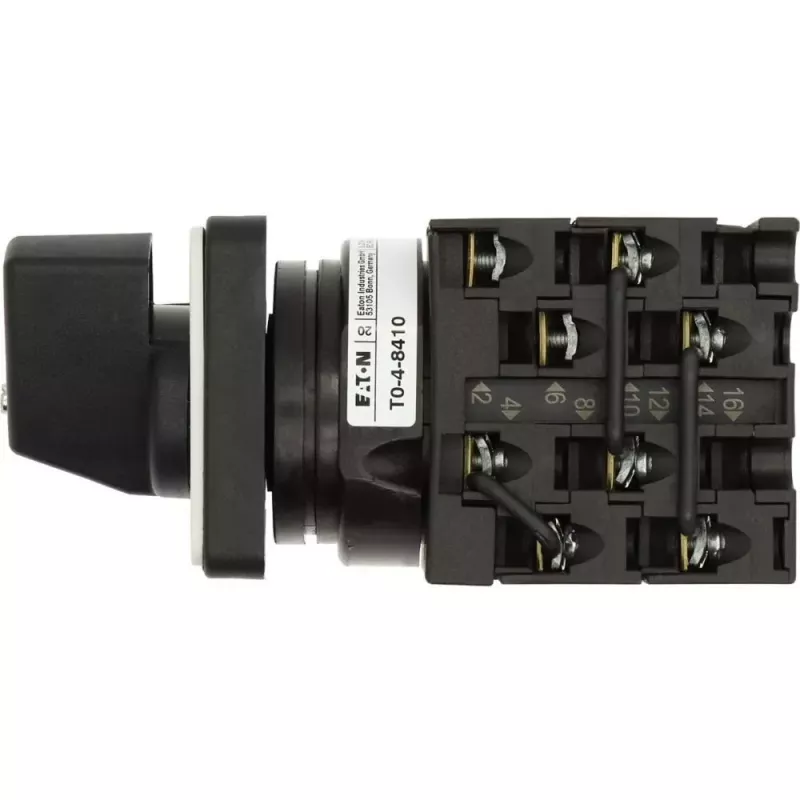

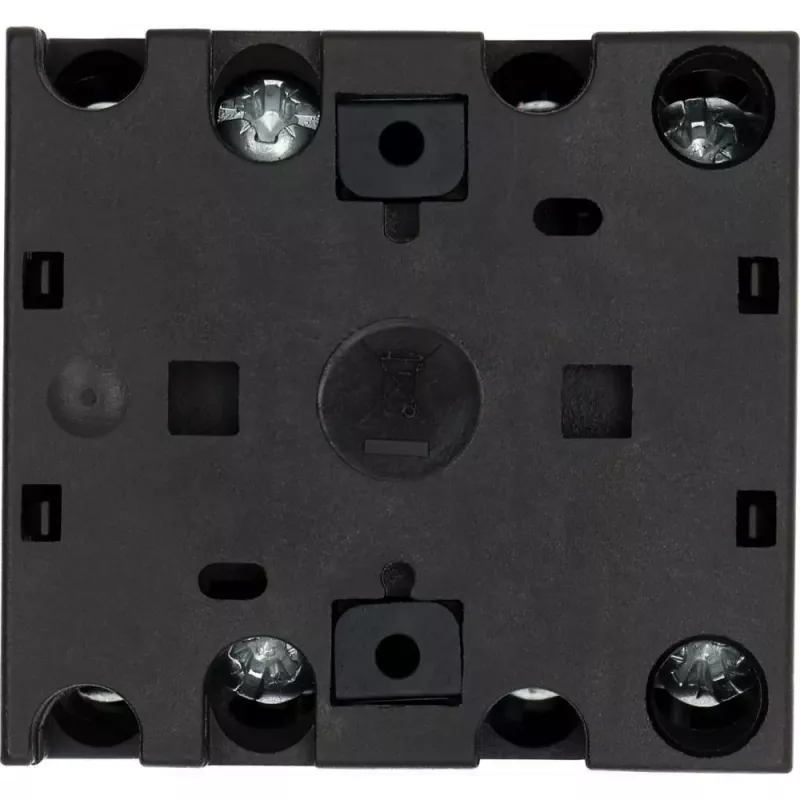

Eaton T0-4-8410/E Kumulatīvais slēdzis 3-polu 20A 690V 4-pozīciju melns 024604

Melnais 48 x 48 mm priekšējais panelis ar melnu rokturi — šis Eaton kumulatīvais slēdzis iederas gan modernā vadības skapī, gan vecā iekārtā, kur nepieciešama uzticama trīsfāžu komutācija. Tā konstrukcija ir vienkārša un izturīga: nav lieku detaļu, tikai skrūvju spailes, četras fiksētas pozīcijas un 90° pārslēgšanas leņķis.

Kam tas paredzēts

Industriāliem elektriķiem un sadales skapju montētājiem, kuri ikdienā strādā ar trīsfāžu motoru vadību, barošanas avotu pārslēgšanu vai ķēžu izvēli. Slēdzis ir piemērots arī tiem, kas remontē vecākas iekārtas un meklē tiešu aizvietotāju ar standarta 48 x 48 mm izgriezumu.

Galvenās priekšrocības

• Trīs poli un 20 A nominālā nepārtrauktā strāva — pietiek lielākajai daļai motoru un sildelementu komutācijas.
• Četras pozīcijas (0-1-2-3) ar 90° leņķi ļauj manuāli izvēlēties dažādas ķēžu konfigurācijas.
• IP65 aizsardzība priekšpusē — putekļi un mitrums nav šķērslis.
• Skrūvju spailes nodrošina drošu un pārbaudāmu savienojumu.
• Atbilst IEC/EN 60947 — nav jāšaubās par drošības prasībām.

Tehniskie dati

• Tips: kumulatīvais slēdzis
• Polu skaits: 3
• Nominālā nepārtrauktā strāva (Iu): 20 A
• Nominālais darba spriegums (Ue): 690 V AC
• Pozīciju skaits: 4 (0-1-2-3)
• Pārslēgšanas leņķis: 90°
• Montāža: priekšējā (centrālā) montāža
• Priekšējā paneļa izmēri: 48 x 48 mm
• Savienojumi: skrūvju spailes
• Roktura krāsa: melna
• Priekšējā paneļa krāsa: melna
• Aizsardzības klase (priekšpuse): IP65
• Aizsardzības klase (spailes): IP20
• Darba temperatūra: -25 līdz +50 °C
• Nominālais impulsa izturības spriegums (Uimp): 6 kV
• Nominālā īsslēguma strāva (Icw): 0,32 kA (1 s)

Kā lietot

Slēdzis paredzēts priekšējai montāžai ar centrālo stiprinājumu — to ievieto standarta 48 x 48 mm izgriezumā un nostiprina no aizmugures. Pēc tam pievieno trīsfāžu vadus pie skrūvju spailēm atbilstoši shēmai. Pārslēgšana notiek ar rokturi, kas fiksējas katrā no četrām pozīcijām.

Noderīgi zināt

Melnais dizains labi sader ar citām vadības ierīcēm. Pirms montāžas pārliecinieties, ka iekārtas ķēde ir atslēgta un spriegums nav zem slodzes.

Padoms: ja slēdzi uzstādāt ārpus telpām vai mitrā vidē, pārbaudiet, vai blīvējums ap priekšējo paneli nav bojāts — IP65 aizsardzība darbojas tikai tad, ja montāža ir veikta korekti.
