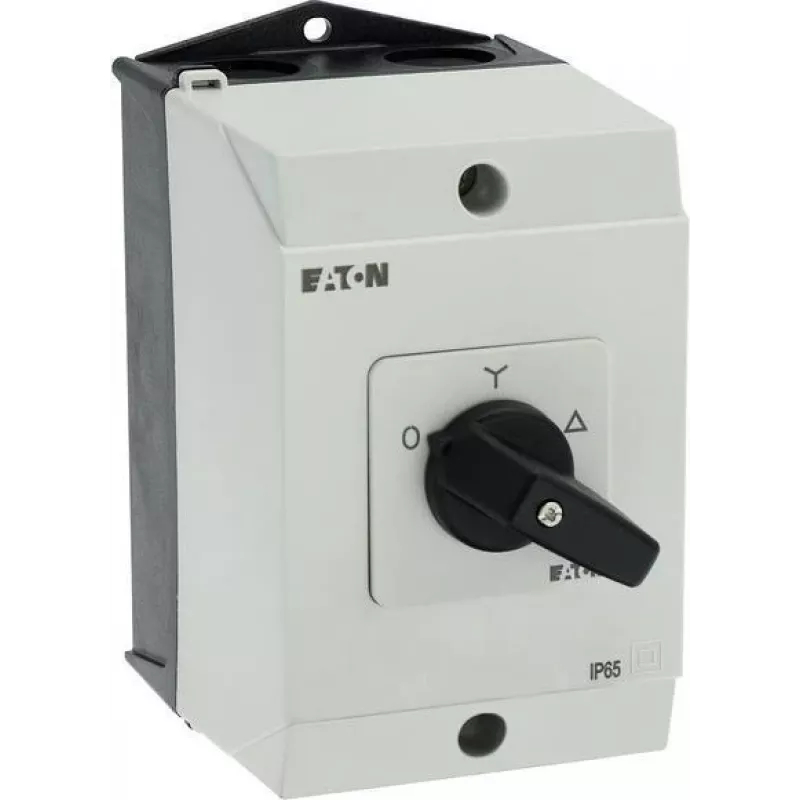

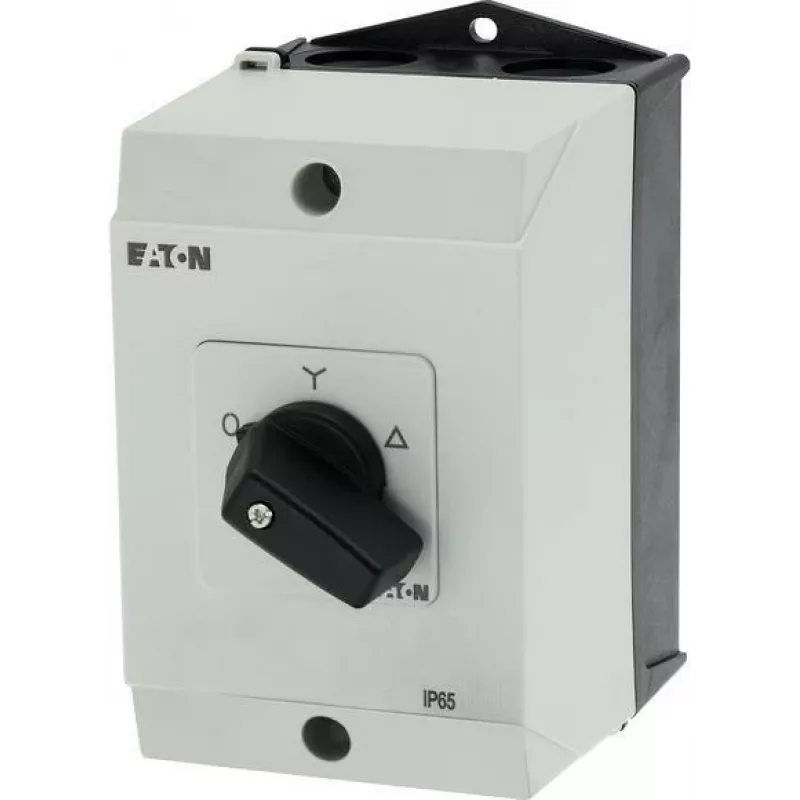

Eaton T0-4-8410/I1 3 polu ON-OFF sviras slēdzis, 20 A, priekšējā montāža, melns/balts 207140

Trīsfāžu ķēžu drošai un uzticamai pārslēgšanai industriālajās un komerciālajās elektroinstalācijās nepieciešams izturīgs slēdzis, kas iztur skarbus apstākļus. Eaton T0-4-8410/I1 sviras slēdzis nodrošina 3 polu ON-OFF pārslēgšanas funkciju kompaktā korpusā, ļaujot droši un efektīvi vadīt mašīnas un vadības paneļus.

Kam paredzēts

Šis slēdzis ir paredzēts elektriķiem, paneļu montētājiem un apkopes tehniķiem, kuriem nepieciešams uzticams, manuāli vadāms atslēgšanas vai vadības slēdzis trīsfāžu slodzēm. Tas ir piemērots rūpnieciskām vadības sistēmām, HVAC iekārtām un sadales iekārtām, kur nepieciešama priekšējā montāža un skaidra statusa norāde.

Galvenās iezīmes

• 3 polu konfigurācija trīsfāžu ķēžu vadībai
• ON-OFF pārslēgšanas funkcija ar 90° sviras sviru
• Nominālā darba strāva 20 A (AC-21A, 400 V) un 13,2 A (AC-23A, 400 V)
• Nominālā darba jauda 5,5 kW pie AC-23A, 400 V
• Priekšējā montāža ar centrālo stiprinājumu vienkāršai uzstādīšanai
• Skrūvju spailes drošai elektroinstalācijai
• Melns aktuators ar baltiem marķējumiem skaidrai statusa norādei
• Darba temperatūras diapazons no -25 °C līdz +50 °C

Specifikācijas

• Polu skaits: 3
• Pārslēgšanas funkcija: ON-OFF
• Aktuatora tips: sviras svira
• Nominālā darba strāva (AC-21A, 400 V): 20 A
• Nominālā darba strāva (AC-23A, 400 V): 13,2 A
• Nominālā darba jauda (AC-23A, 400 V): 5,5 kW
• Nominālais izolācijas spriegums (Ui): 690 V
• Nominālais impulsa izturības spriegums (Uimp): 6000 V
• Aizsardzības pakāpe (priekšpuse): IP65
• Aizsardzības pakāpe (spailes): IP20
• Montāžas veids: priekšējā montāža, centrālā montāža
• Spaiļu tips: skrūvju spailes
• Pārslēgšanas leņķis: 90°
• Pārslēgšanas pozīciju skaits: 2
• Krāsa (aktuators/marķējumi): melns/balts
• Atbilstība standartiem: IEC/EN 60947, VDE 0660
• Apkārtējās vides darba temperatūra: -25 līdz +50 °C

Uzstādīšana un lietošana

Slēdzis paredzēts montāžai paneļa priekšpusē. Pārliecinieties, ka paneļa izgriezums atbilst slēdža priekšējās montāžas izmēriem, un stingri pievelciet centrālo stiprinājumu, lai saglabātu IP65 aizsardzību priekšpusē. Trīsfāžu motoru slodzēm pārbaudiet, vai AC-23A nominālā strāva atbilst motora palaišanas strāvas prasībām.

Padoms: pirms uzstādīšanas vienmēr atslēdziet barošanu un pārbaudiet, vai slēdzis ir piemērots konkrētajai slodzei. Regulāri pārbaudiet skrūvju savienojumu stingrību, lai izvairītos no pārkaršanas. Izmantojiet tikai standartiem atbilstošus vadus un ievērojiet vietējos elektroinstalācijas noteikumus.
