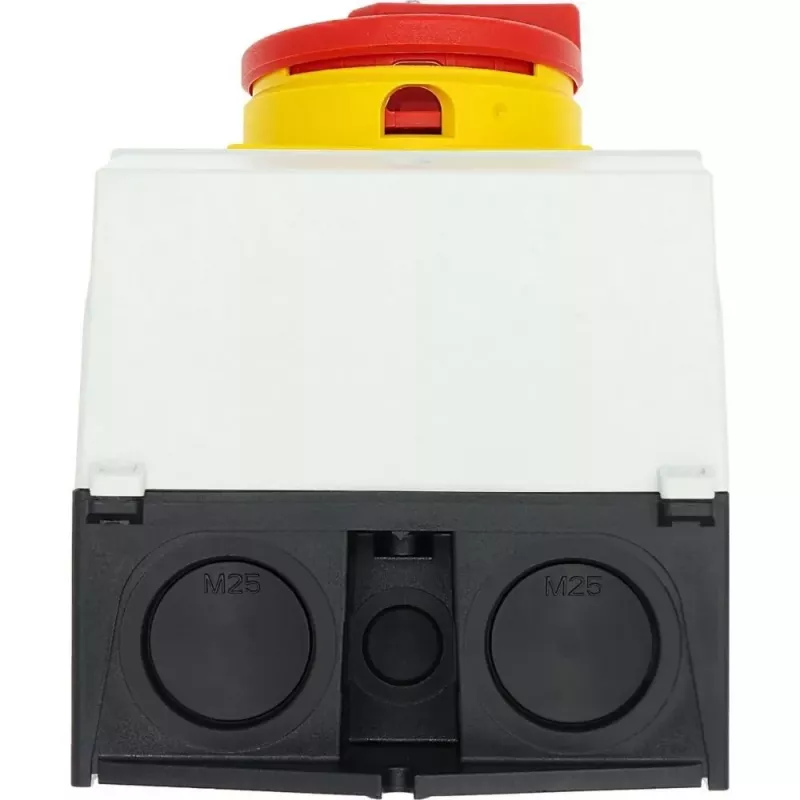

Eaton T3-3-8342/I2/SVB 6 polu galvenais slēdzis, 32 A, sarkans/dzeltens 207208

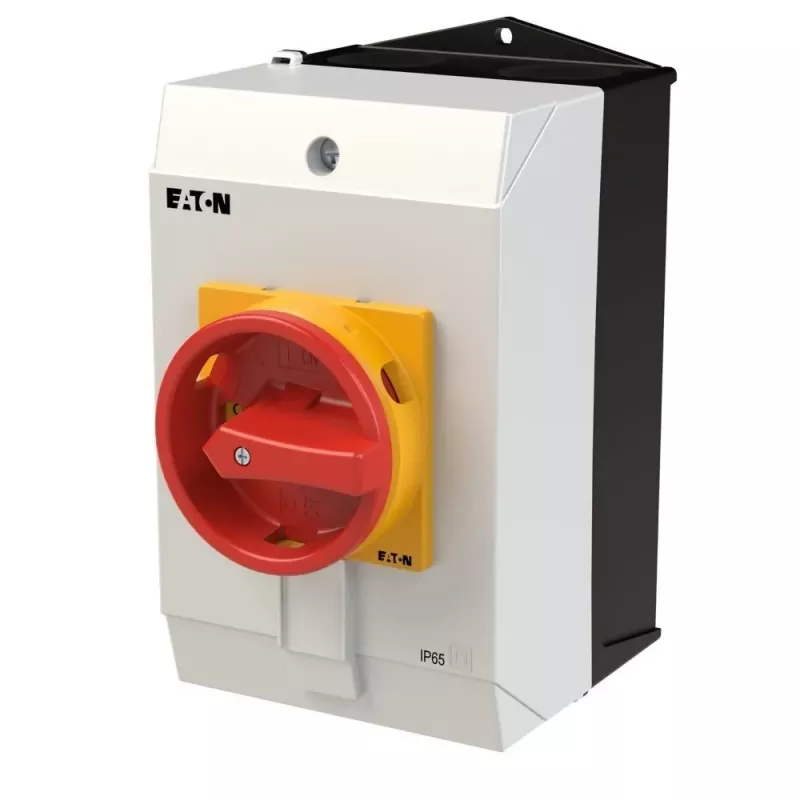

Kad vadības skapī ir jāatslēdz vairākas fāzes vienlaikus, parastais slēdzis vairs nav risinājums. Eaton T3-3-8342/I2/SVB 6 polu galvenais slēdzis ļauj droši pārtraukt barošanu sešiem poliem ar vienu kustību, un tā sarkanais rokturis ar dzelteno priekšējo plāksni ir redzams no tālienes.

Galvenās priekšrocības

• 6 poli ļauj vienlaikus pārslēgt vairākas fāzes vai atsevišķas ķēdes, tāpēc nav jāliek vairāki atsevišķi slēdži.
• 32 A nominālā darba strāva un 690 V AC nominālais darba spriegums nodrošina rezervi tipiskajām industriālajām slodzēm.
• IP65 aizsardzība no priekšpuses nozīmē, ka slēdzis ir pasargāts no putekļiem un ūdens šļakatām – piemērots ražošanas cehiem un mitrām telpām.
• 50 kA nosacītā īsslēguma strāva un 6 kV impulsa izturība dod pārliecību, ka slēdzis noturēs arī avārijas režīmos.
• Redzamā sarkanā/dzeltenā krāsa atvieglo drošības pārbaudes un atslēgšanas procedūras.

Kam piemērots

Šis slēdzis ir paredzēts industriāliem elektriķiem, vadības skapju montētājiem un uzņēmumu elektrotehniskajiem darbiniekiem, kuri atbild par mašīnu un iekārtu barošanas atslēgšanu. Tas der arī HVAC un sūkņu vadības sistēmām, kur nepieciešama droša atslēgšana.

Tehniskie dati

• Slēdža tips: galvenais slēdzis / atslēgšanas slēdzis
• Polu skaits: 6
• Nominālā darba strāva: 32 A
• Nominālais darba spriegums: 690 V AC
• Nominālais impulsa izturības spriegums: 6 kV
• Nominālā īsslēguma izturības strāva: 0,64 kA (1 s)
• Nominālā nosacītā īsslēguma strāva: 50 kA
• Pārslēgšanas funkcija: ON-OFF (I-0)
• Pārslēgšanas pozīciju skaits: 2
• Pārslēgšanas leņķis: 90°

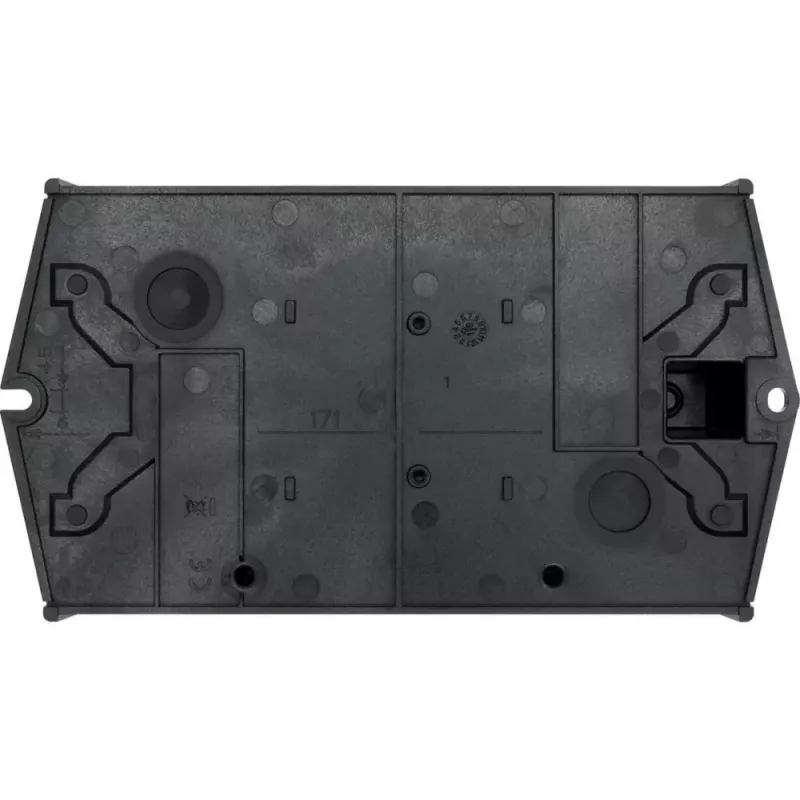

• Montāžas veids: virsmas montāža (noslēgts korpuss)
• Aizsardzības pakāpe (priekšpuse): IP65
• Aizsardzības pakāpe (spailes): IP20
• Roktura krāsa: sarkana
• Priekšējās plāksnes krāsa: dzeltena
• Spaiļu tips: skrūvju spailes
• Nominālā jauda (AC-23A, 400 V): 15 kW
• Nominālā jauda (AC-21A, 400 V): 15 kW
• Apkārtējās vides darba temperatūra: -25 līdz +50 °C

Kā lietot

Slēdzi montē uz virsmas, piemēram, vadības skapja durvīm vai mašīnas korpusa. Pievienojiet vadus ar skrūvju spailēm, ievērojot ražotāja norādīto pievilkšanas momentu. Pirms ieslēgšanas pārbaudiet, vai visi poli ir pareizi savienoti un vai rokturis atrodas stāvoklī OFF. Pēc montāžas pārbaudiet, vai priekšējā plāksne cieši pieguļ un nodrošina IP65 aizsardzību.

Papildu informācija

Slēdzis atbilst IEC/EN 60947 un VDE 0660 standartiem. Skrūvju spailes nodrošina drošu vadītāju savienojumu. Sarkanais rokturis un dzeltenā priekšējā plāksne ir labi saskatāmi pat sliktā apgaismojumā.

Padoms: regulāri pārbaudiet, vai slēdža rokturis kustas brīvi un vai nav bojāta priekšējā plāksne – tas ir svarīgi, lai saglabātu IP65 aizsardzību un drošu atslēgšanu avārijas situācijā.
