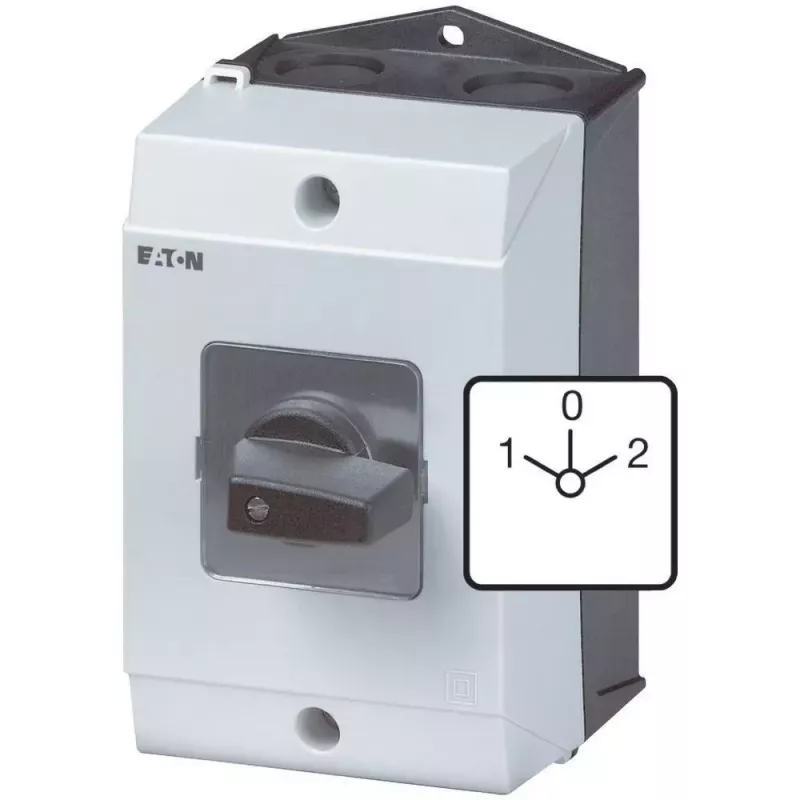

Eaton T3-3-8401/I2 3-polų kumštelinis jungiklis, 32 A, juodas sukimo mygtukas 207188

Patikimas rankinis trifazių grandinių valdymas – Eaton T3-3-8401/I2 kumštelinis jungiklis užtikrina ilgaamžį įjungimo–išjungimo sprendimą pramonės ir komercinėms reikmėms. Dėl 3 polių konstrukcijos ir didelės perjungimo galios jis tinka varikliams, siurbliams ir kitiems įrenginiams, kuriems reikalingas patvarus pagrindinis jungiklis.

Kam skirtas

Elektrikams, skydų surinkėjams ir techninės priežiūros specialistams, kuriems reikia patikimo, kompaktiško jungiklio variklių valdymui ar grandinių atjungimui. Idealiai tinka mašinų gamybai, šildymo, vėdinimo ir oro kondicionavimo sistemoms bei pramoniniams valdymo skydams.

Pagrindinės savybės

• 3 polių perjungimas trifazėms grandinėms
• Vardinė darbinė srovė iki 32 A (AC-21A, 400 V)
• Juodas sukimo mygtukas, 90° perjungimo kampas
• Įleidžiamas montavimas su centriniu tvirtinimu – lengvas įrengimas skydelyje
• Priekinė apsauga IP65, gnybtai IP20
• Sraigtiniai gnybtai patikimam prijungimui

Specifikacijos

• Jungiklio tipas: kumštelinis jungiklis / pagrindinis jungiklis
• Polių skaičius: 3
• Vardinė darbinė srovė (AC-21A, 400 V): 32 A
• Vardinė darbinė srovė (AC-23A, 400 V): 25 A
• Vardinė darbinė įtampa (Ue): 690 V AC
• Vardinė izoliacijos įtampa (Ui): 690 V
• Vardinė impulsinė atsparumo įtampa (Uimp): 6 kV
• Vardinė galia (AC-23A, 400 V): 15 kW
• Vardinė galia (AC-3, 400 V): 11 kW
• Montavimo tipas: įleidžiamas (centrinis tvirtinimas)
• Pavaros tipas: sukimo mygtukas
• Pavaros spalva: juoda
• Perjungimo kampas: 90°
• Perjungimo padėčių skaičius: 2 (įjungta–išjungta)
• Apsaugos laipsnis (priekis): IP65
• Apsaugos laipsnis (gnybtai): IP20
• Gnybtų tipas: sraigtiniai
• Aplinkos darbinė temperatūra: nuo -25 iki +50 °C
• Trumpojo jungimo atsparumo srovė (Icw, 1 s): 1 kA

Patarimai

Montuodami įsitikinkite, kad skydelio išpjova atitinka centrinio tvirtinimo matmenis. Naudokite tinkamas kabelių movas sraigtiniams gnybtams, kad užtikrintumėte patikimą sujungimą. Jungiklis tinka naudoti kaip pagrindinis jungiklis pagal IEC/EN 60947 ir VDE 0660.
