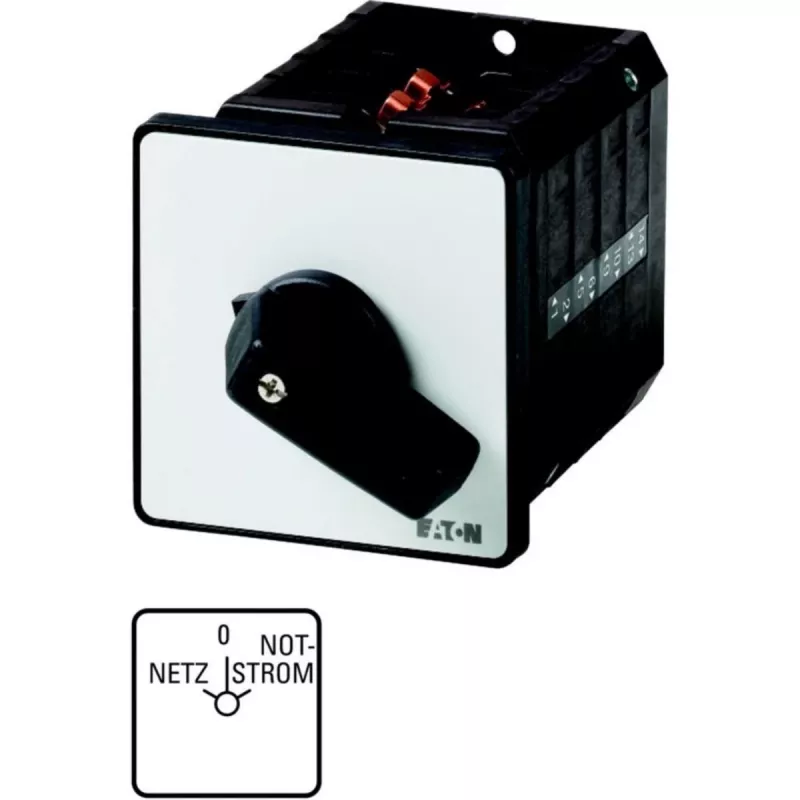

Eaton T5B-4-8902/E 4-poligu rotējošais vadības slēdzis, 32 A, 690 V AC, melns/balts 207430

Mašīnu vadības paneļu un industriālo iekārtu projektētājiem, kuri meklē uzticamu galveno slēdzi ar skaidru stāvokļa indikāciju. Eaton T5B-4-8902/E ir 4-poligu rotējošais vadības slēdzis, kas iztur 32 A nepārtrauktu strāvu pie 690 V AC. Melns rokturis un balta priekšplāksne ar 0-1 marķējumu nodrošina vienkāršu un nepārprotamu ieslēgšanas-izslēgšanas kontroli.

Priekšrocības

Priekšpuses IP65 aizsardzība pasargā no putekļiem un ūdens šļakatām, padarot to piemērotu prasīgām vidēm. Skrūvju spailes nodrošina drošu un noturīgu savienojumu. 90° pārslēgšanas leņķis un 2 pozīcijas ļauj ātri un skaidri pārslēgt. Slēdzis atbilst IEC/EN 60947-3 standartam.

Kam piemērots

• Galvenā slēdža funkcijai mašīnu vadības paneļos
• Motoru atslēgšanai industriālās iekārtās
• Apkures un apgaismojuma ķēžu atdalīšanai

Galvenie parametri

• Slēdža tips: rotējošais vadības slēdzis / galvenais slēdzis
• Polu skaits: 4
• Pārslēgšanas funkcija: ON-OFF (0-1)
• Nominālā nepārtrauktā strāva (Iu): 32 A
• Nominālais darba spriegums (Ue): 690 V AC
• Nominālais impulsa izturības spriegums (Uimp): 6 kV
• Nominālā nosacītā īsslēguma strāva (Iq): 6 kA
• Aizsardzības pakāpe (priekšpuse): IP65
• Aizsardzības pakāpe (spailes): IP20
• Montāža: priekšpuses montāža, centrālais stiprinājums
• Roktura krāsa: melna
• Priekšplāksnes krāsa: balta ar 0-1 uzrakstu
• Pārslēgšanas leņķis: 90°
• Pārslēgšanas pozīciju skaits: 2
• Spaiļu tips: skrūvju spailes
• Standarti: IEC/EN 60947-3
• Apkārtējās vides darba temperatūra: -25 līdz +50 °C
• Sērija: T5B

Izmantošana

Uzstādiet slēdzi priekšpusē, izmantojot centrālo stiprinājumu. Pievienojiet vadus ar skrūvju spailēm, ievērojot pievilkšanas momentu. Pārbaudiet, vai rokturis brīvi pārvietojas starp 0 un 1 pozīcijām. Pirms lietošanas pārliecinieties, ka slēdzis atbilst jūsu sistēmas strāvas un sprieguma prasībām.

Ieteikumi

Izvēlieties šo slēdzi kompaktai, lielas strāvas vadībai ar skaidru vizuālo stāvokļa indikāciju un izturīgu priekšpuses aizsardzību.
