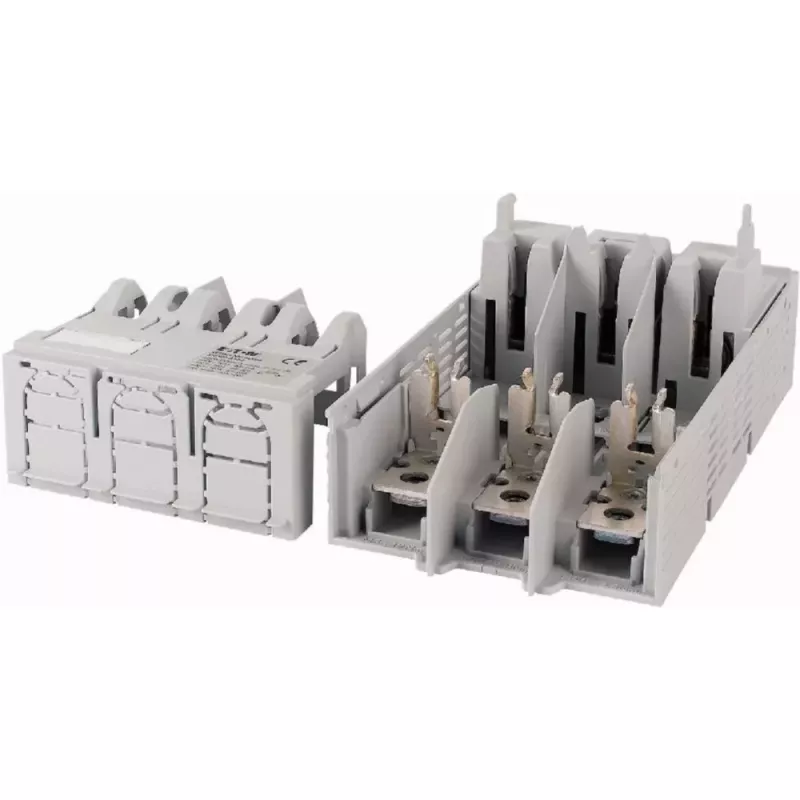

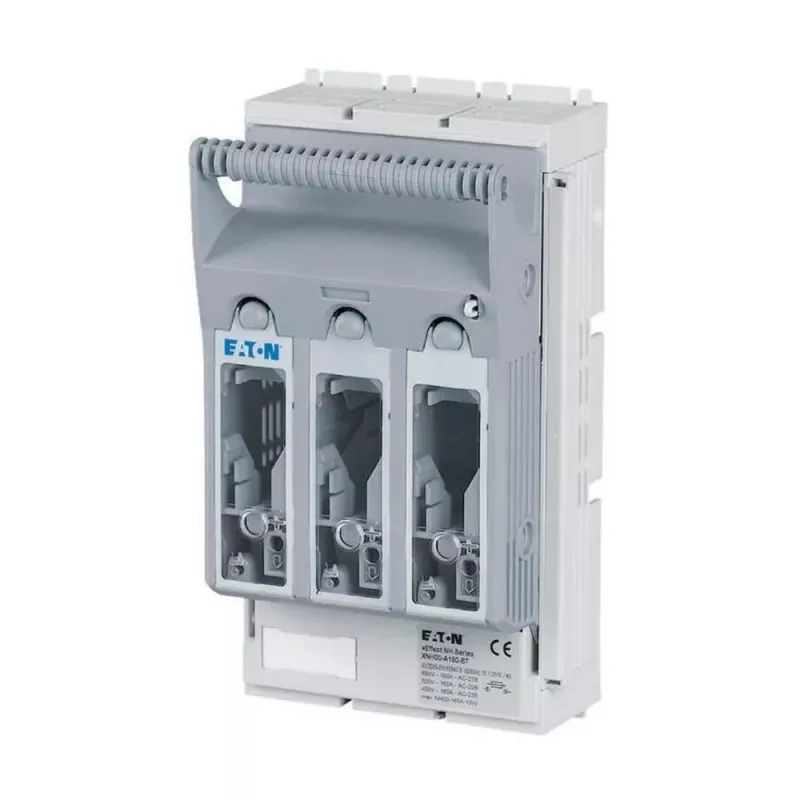

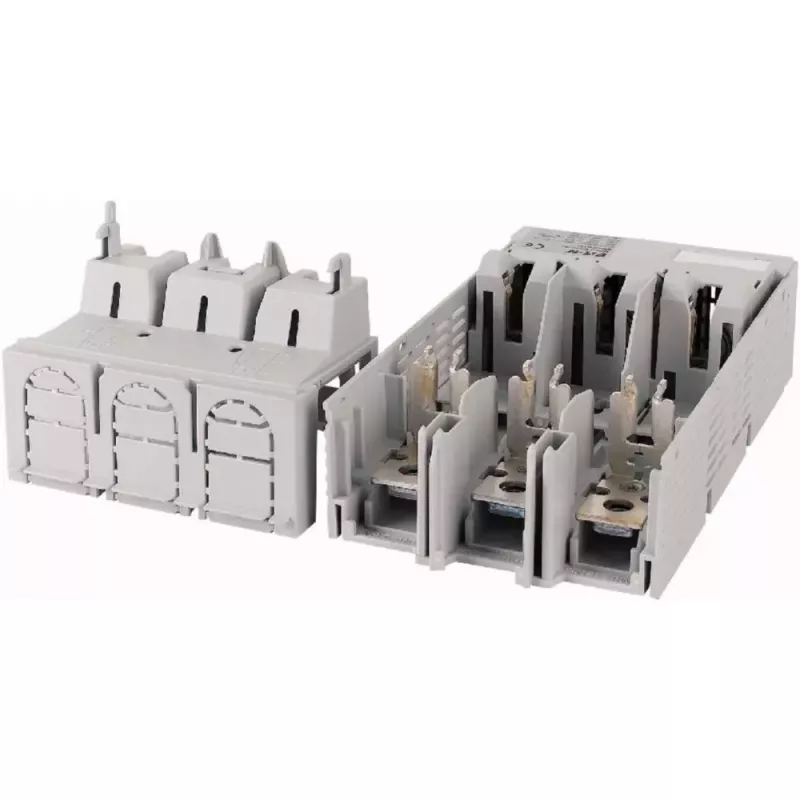

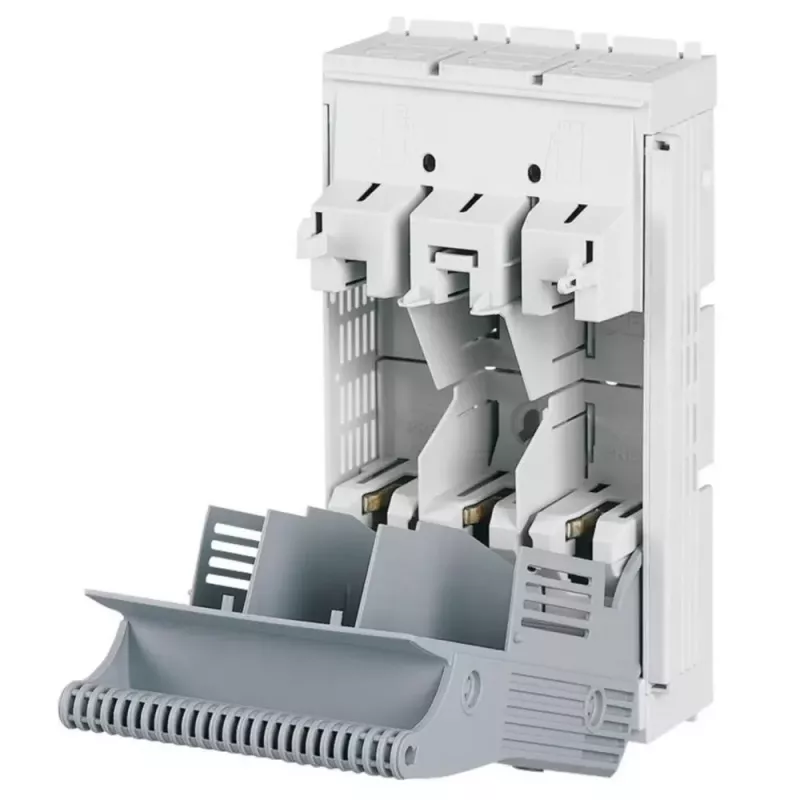

Eaton XNH00-A160 3 polu NH drošinātāju slēdzis-atdalītājs 160A 690V M8 95mm² 183025

160 A un 690 V AC vienā ierīcē — Eaton XNH00-A160 ir 3 polu NH drošinātāju slēdzis-atdalītājs, kas paredzēts jaudas sadalei rūpnieciskās un komerciālās vidēs. Tas ļauj droši atslēgt ķēdes un aizsargāt tās ar NH00 drošinātāju ieliktņiem, nodrošinot uzticamu komutāciju pat lielu strāvu apstākļos.

Kam tas paredzēts

Šis atdalītājs ir domāts elektrosadales skapju montētājiem, elektriķiem un apkopes personālam, kuriem nepieciešama kompakta, no priekšpuses vadāma komutācijas ierīce zemsprieguma sadales sistēmās. Tas ir piemērots lietojumiem, kur NH00 drošinātāju ieliktņi nodrošina īsslēguma un pārslodzes aizsardzību.

Galvenās iezīmes

• 3 polu konfigurācija trīsfāžu ķēdēm
• Nominālā darba strāva: 160 A
• Nominālais darba spriegums: 690 V AC
• Nominālais izolācijas spriegums: 1000 V
• Nominālais impulsa izturības spriegums: 8 kV
• Savienojums: M8 skrūvju spailes
• Maksimālais vadītāja šķērsgriezums: 10–95 mm² stingrs, 10–70 mm² elastīgs
• Montāža: DIN sliede (35 mm) vai pamatplāksne
• Priekšpuses vadība ērtai piekļuvei
• Aizsardzības pakāpe: IP20
• Īsslēguma ieslēgšanas spēja: 10 kA pie 690 V
• Standarti: IEC/EN 60947-3
• Saderīgs ar NH00 drošinātāju ieliktņiem
• Sērija: XNH

Specifikācijas

• Produkta veids: NH drošinātāju slēdzis-atdalītājs
• Polu skaits: 3
• NH drošinātāja izmērs: 00
• Nominālā darba strāva (Ie): 160 A
• Nominālais darba spriegums (Ue): 690 V AC
• Nominālais izolācijas spriegums (Ui): 1000 V
• Nominālais impulsa izturības spriegums (Uimp): 8 kV
• Savienojuma veids: skrūvju spailes
• Maksimālais vadītāja šķērsgriezums (stingrs): 10 - 95 mm²
• Maksimālais vadītāja šķērsgriezums (elastīgs): 10 - 70 mm²
• Spailes skrūves izmērs: M8
• Montāžas veids: DIN sliede (35mm) / pamatplāksne
• Vadības veids: priekšpuses vadība
• Aizsardzības pakāpe: IP20
• Īsslēguma ieslēgšanas spēja (Icm): 10 kA (pie 690V)
• Standarti: IEC/EN 60947-3
• Saderīgi drošinātāju ieliktņi: NH00
• Sērija: XNH

Kā lietot

Uzstādiet atdalītāju uz 35 mm DIN sliedes vai pamatplāksnes, nodrošinot atbilstošu piekļuvi priekšpusei. Pievienojiet vadītājus ar M8 skrūvju spailēm, ievērojot maksimālo šķērsgriezumu 95 mm² stingriem un 70 mm² elastīgiem vadītājiem. Izmantojiet tikai NH00 drošinātāju ieliktņus ar atbilstošiem nomināliem. Pirms ieslēgšanas pārbaudiet, vai visi savienojumi ir droši pievilkti.

Padoms: uzstādīšanu drīkst veikt tikai kvalificēts elektriķis saskaņā ar vietējiem noteikumiem. Pārliecinieties, ka izmantotie vadītāji atbilst spaiļu jaudai, un atstājiet pietiekami daudz vietas, lai ērti piekļūtu priekšpuses vadībai. Regulāri pārbaudiet savienojumu stingrību, jo īpaši pēc pirmās ekspluatācijas. Neaizmirstiet, ka īsslēguma strāvas var būt bīstamas — vienmēr ievērojiet drošības procedūras.
