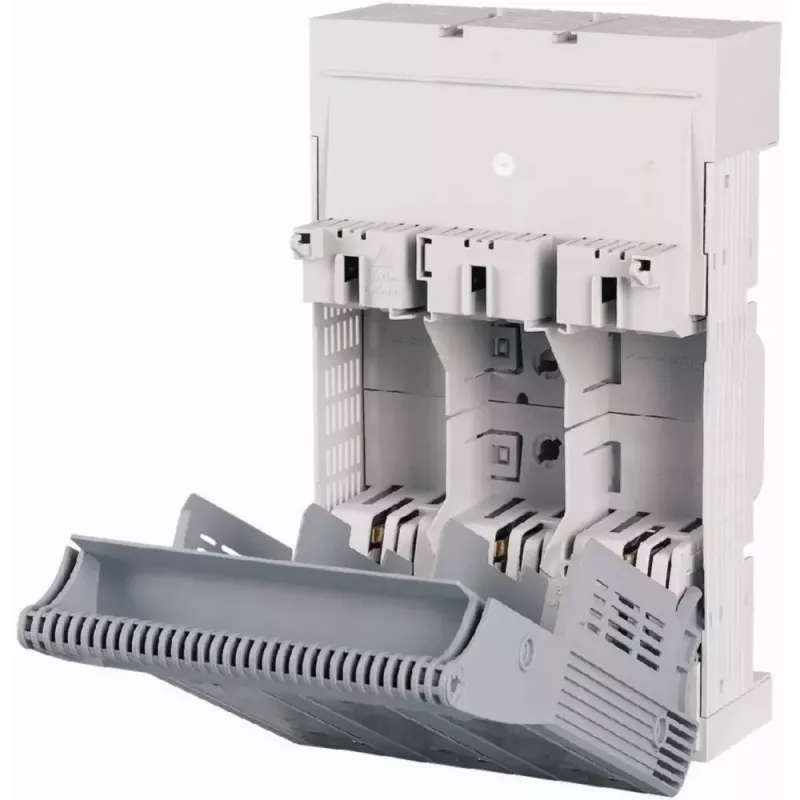

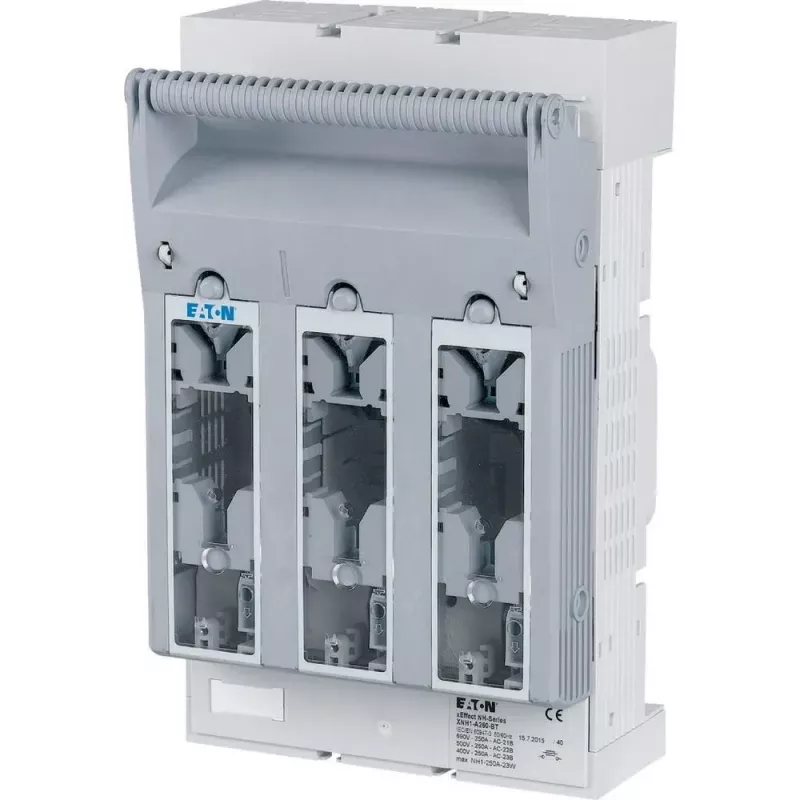

Eaton XNH1-A250-BT NH drošinātāju slēdzis atdalītājs, 3-poliem, 250 A, 690 V AC, NH izmērs 1, 35-150 mm² 183044

Ja elektrosadales skapjos nepieciešams droši atdalīt un aizsargāt jaudas ķēdes, Eaton XNH1-A250-BT ir praktisks risinājums. Šis 3-poliem NH drošinātāju slēdzis atdalītājs ir paredzēts NH1 izmēra drošinātājiem un iztur strāvu līdz 250 A pie 690 V AC, nodrošinot uzticamu aizsardzību rūpnieciskās sadalēs.

Galvenās priekšrocības

• Augsta īsslēguma izturība – 120 kA ar NH drošinātājiem
• Plašs pieslēguma diapazons – skrūvju spailes 35–150 mm² vadītājiem
• Frontālā vadība – ērta un droša lietošana
• Izturīgs termoplastmasas korpuss – piemērots skarbiem rūpniecības apstākļiem
• Atbilst IEC/EN 60947-3 un IEC/EN 60269 standartiem

Kam piemērots

Šis slēdzis atdalītājs ir ideāli piemērots elektromontieriem un sadales skapju būvētājiem, kuri strādā ar rūpnieciskām sadales sistēmām, motoru vadības centriem, atjaunojamās enerģijas iekārtām un komerciālo ēku galvenajiem sadales paneļiem.

Tehniskā specifikācija

• Nominālā darba strāva (Ie): 250 A
• Nominālais darba spriegums (Ue): 690 V AC
• Nominālais izolācijas spriegums (Ui): 1000 V
• Polu skaits: 3
• Drošinātāja izmērs: NH 1
• Pieslēgums: skrūvju spailes 35–150 mm² vadītājiem
• Montāža: uz pamatplāksnes
• Aizsardzības pakāpe: IP20 spailēm, IP30 priekšpusei ar vāku
• Pārslēgšanas kategorija: AC-23B
• Īsslēguma pārtraukšanas spēja: 120 kA ar NH drošinātājiem
• Apkārtējās vides temperatūra: no -25 °C līdz +70 °C
• Korpusa materiāls: termoplastmasa

Kā lietot

Uzstādiet ierīci uz pamatplāksnes sadales skapī. Pievienojiet vadītājus pie skrūvju spailēm, ievērojot norādīto šķērsgriezumu 35–150 mm². Ievietojiet NH1 izmēra drošinātāju un aizveriet vāku. Frontālais rokturis ļauj ērti ieslēgt un izslēgt ķēdi. Pirms apkopes vienmēr pārliecinieties, ka slēdzis ir atslēgts un spriegums ir atvienots.

Padoms: Izvēloties NH drošinātājus, ņemiet vērā slēdža nominālo strāvu 250 A un izmantojiet tikai NH1 izmēra drošinātājus. Regulāri pārbaudiet savienojumu stingrību un tīrību, lai nodrošinātu drošu darbību.
