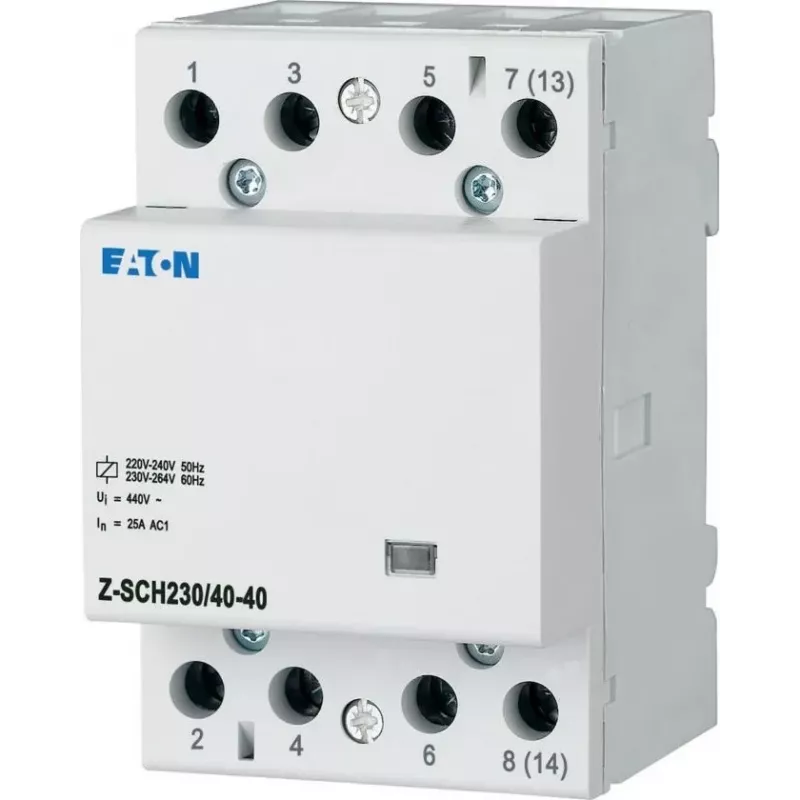

EATON Z-SCH230/40-40 instalācijas kontaktors, 4 NO, 40 A, 230 V AC spole 248852

Kad sadales skapī jāpārslēdz apgaismojums, apkure vai citas lielas slodzes, parasts kontaktors bieži vien ir par masīvu un dārgu risinājumu. EATON Z-SCH230/40-40 instalācijas kontaktors ļauj to paveikt kompakti – tas ir tikai 4 TE (72 mm) plats, montējas uz 35 mm DIN sliedes un nodrošina četrus normāli atvērtus kontaktus ar 40 A nominālo strāvu (AC-1, 400 V).

Kam tas paredzēts

Elektriķiem, sadales skapju montētājiem un ēku uzturēšanas speciālistiem, kuri ikdienā saskaras ar apgaismojuma, apkures, ventilācijas vai citu pretestības un vāji induktīvu slodžu pārslēgšanu. Piemērots arī tur, kur nepieciešams biežs komutācijas cikls – mehāniskā izturība pārsniedz 1 000 000 darbību.

Galvenās priekšrocības

• 4 normāli atvērti (NO) galvenie kontakti
• Nominālā darba strāva: 40 A (AC-1, 400 V)
• Spoles spriegums: 230 V AC, 50/60 Hz
• Kompakts moduļu izmērs: 4 TE (72 mm)
• Montāža uz 35 mm DIN sliedes
• Skrūvju spailes drošam savienojumam
• Augsta mehāniskā izturība: >1 000 000 darbību

Tehniskie dati

• Nominālā darba strāva (AC-3, 400 V): 18 A
• Nominālais darba spriegums: 400 V AC
• Vadības sprieguma veids: AC
• Aizsardzības pakāpe: IP20 (spailes), IP40 (priekšpuse)
• Apkārtējās vides temperatūra: -25 līdz +55 °C
• Jaudas patēriņš: 25 VA (ieslēgšanās), 4,5 VA (turēšana)
• Elektriskā izturība (AC-1): >100 000 darbību

Kā lietot

Pārbaudiet, vai vadības ķēdes spriegums atbilst spoles 230 V AC. Induktīvām slodzēm ņemiet vērā AC-3 kategorijas strāvu. Montējiet uz standarta 35 mm DIN sliedes, nodrošinot ap ventilāciju. Savienojumus veiciet ar skrūvju spailēm, ievērojot pievilkšanas griezes momentu.

Padoms: ja kontaktoru izmantojat apgaismojuma grupām ar lielu skaitu LED vai dienasgaismas spuldžu, ņemiet vērā ieslēgšanās strāvas – 40 A AC-1 reitings parasti ir pietiekams, bet ļoti kapacitatīvām slodzēm var būt nepieciešams papildu aizsardzības elements.
