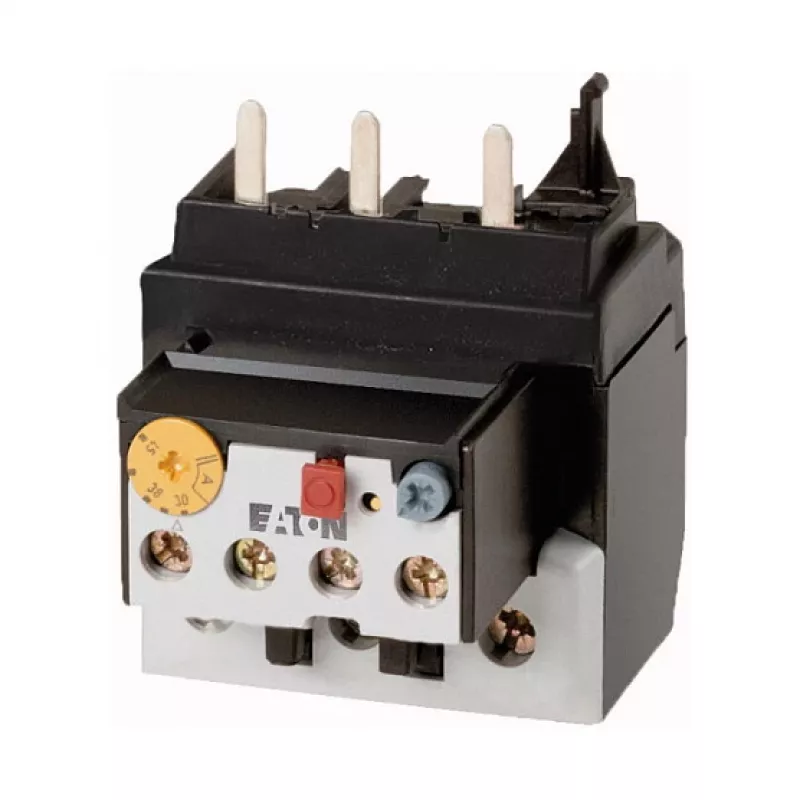

Eaton ZB65-40 Motora aizsardzības relejs 24-40A 1NO+1NC

Ja jūsu rūpnieciskajā iekārtā motors pastāvīgi strādā pie slodzes robežas, pārkaršana vai fāzes zudums var ātri sabojāt dārgo iekārtu. Eaton ZB65-40 motora aizsardzības relejs ir uzticams termiskais aizsargs, kas paredzēts trīsfāžu motoriem ar strāvas diapazonu no 24 līdz 40 A. Tā kompaktā konstrukcija ļauj to montēt tieši uz Eaton DILM kontaktoriem, ietaupot vietu un samazinot vadu skaitu.

Galvenās priekšrocības

• Precīza termiskā aizsardzība: reaģē uz faktisko motora sasilšanu, novēršot pārkaršanu un pagarinot motora kalpošanas laiku.
• Fāzes zuduma kontrole: uzreiz atslēdz motoru, ja pazūd kāda fāze, novēršot bojājumus.
• Elastīga atiestate: manuālais vai automātiskais režīms pielāgojams dažādām darba situācijām.
• Vienkārša montāža: tieši uz DILM kontaktoriem vai atsevišķi, samazinot paneļa izmēru.
• Izturīgs dizains: IP20 aizsardzība spailēm un plašs darba temperatūras diapazons.

Kam tas paredzēts

Šis relejs ir ideāls risinājums, ja nepieciešams aizsargāt trīsfāžu motorus sūkņos, ventilatoros, konveijeros un citās rūpnieciskās iekārtās. Tas ir īpaši noderīgs motoru vadības centrāļu (MCC) būvētājiem, kuri vēlas kompaktu un uzticamu aizsardzību.

Galvenie tehniskie parametri

• Strāvas iestatīšanas diapazons: 24 - 40 A
• Kontaktu konfigurācija: 1 NO + 1 NC palīgkontakti
• Izslēgšanas klase: 10A
• Pārslodzes atbrīvošanas veids: Termiskais
• Fāzes zuduma jutība: Jā
• Atiestates funkcija: Manuāla/Automātiska
• Montāža: Tieši uz kontaktoru vai atsevišķi
• Nominālais izolācijas spriegums (Ui): 690 V
• Nominālais impulsa izturības spriegums (Uimp): 6 kV
• Aizsardzības pakāpe: IP20 (spailēm)
• Darba temperatūra: -25 līdz +55 °C
• Atbilstība standartiem: IEC/EN 60947-4-1
• Savienojuma veids: Skrūvju spailes
• Palīgkontaktu nominālā darba strāva (AC-15, 230V): 1.5 A
• Palīgkontaktu nominālā darba strāva (DC-13, 220V): 0.5 A
• Piemērots kontaktoru sērijai: Eaton DILM

Kā lietot

Uzstādiet releju starp kontaktoru un motoru, iestatiet strāvas diapazonu atbilstoši motora nominālajai strāvai (24-40 A) un pievienojiet palīgkontaktus vadības ķēdei. Pēc pārslodzes vai fāzes zuduma atiestatiet releju manuāli vai automātiski atkarībā no izvēlētā režīma.

Padoms: Lai nodrošinātu optimālu aizsardzību, vienmēr iestatiet releju atbilstoši motora nominālajai strāvai, nevis lielāku, pretējā gadījumā aizsardzība var nebūt efektīva.
