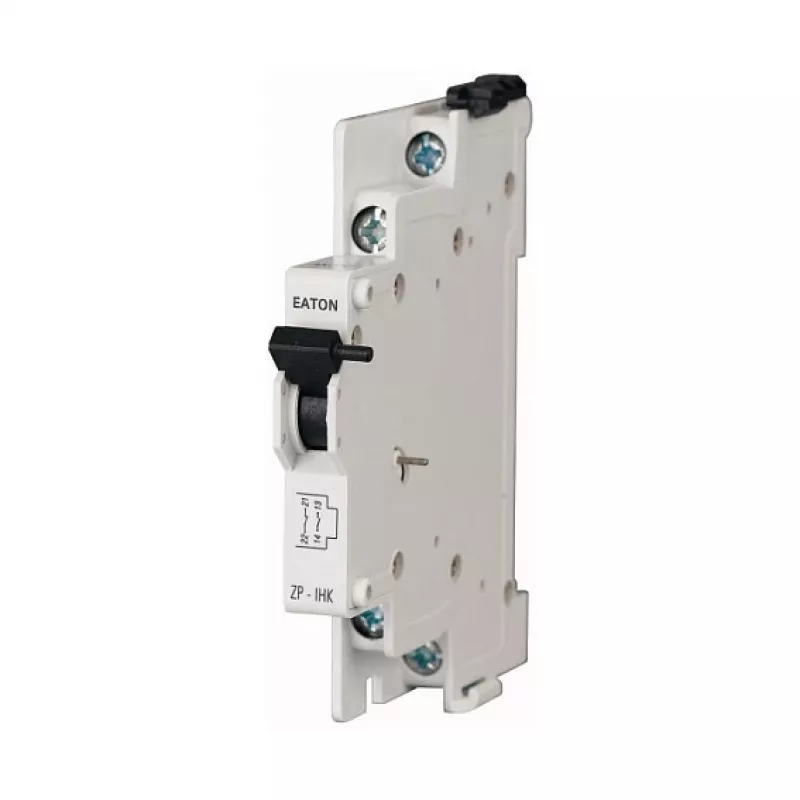

Eaton ZP-IHK palīgslēdzis 1NO+1NC 3A 250VAC 286052

Vai jums ir apnicis minēt, vai slēdzis ir ieslēgts vai atslēgts? Eaton ZP-IHK palīgslēdzis (286052) sniedz skaidru atbildi – tas fiksē slēdža stāvokli un nodod to tālāk vadības sistēmai. Šis kompaktais aksesuārs ir radīts, lai vienkāršotu darbu ar sadales skapjiem un automatizācijas sistēmām.

Kam tas paredzēts

Šis palīgslēdzis ir piemērots ikvienam, kas strādā ar Eaton ZP sērijas automātslēdžiem vai PKZM0/PKZM4 motoraizsardzības slēdžiem. Tas ļauj attālināti uzraudzīt slēdža stāvokli, vadīt signalizāciju vai bloķēt ķēdes – bez nepieciešamības atvērt galveno ķēdi.

Galvenās priekšrocības

• 1NO+1NC kontakti – viens normāli atvērts un viens normāli slēgts kontakts, kas nodrošina elastību dažādās shēmās.
• Vienkārša montāža – slēdzis tiek uzsprausts uz slēdža sāniem, bez papildu instrumentiem.
• Droši skrūvju spailes – pievienojiet vadus līdz 2,5 mm², un savienojums būs stabils.
• Izturīgs dizains – darba temperatūra no -25 līdz +55 °C un elektriskā izturība vairāk nekā 100 000 ciklu.
• Atbilst IEC/EN 60947-5-1 standartam – piemērots rūpnieciskām vidēm.

Tehniskie parametri

• Tips: palīgslēdzis
• Sērija: ZP-IHK
• Kontaktu konfigurācija: 1NO + 1NC
• Nominālā strāva (Ie): 3 A
• Nominālais spriegums (Ue): 250 V AC
• Montāža: sānu montāža
• Savienojums: skrūvju spailes
• Vadu šķērsgriezums: 0,75 – 2,5 mm² (ciets/daudzdzīslu)
• Aizsardzības klase: IP20
• Darba temperatūra: -25 līdz +55 °C
• Uzglabāšanas temperatūra: -40 līdz +80 °C
• Elektriskā izturība: > 100 000 darbību
• Standarti: IEC/EN 60947-5-1
• Piesārņojuma pakāpe: 3
• Korpusa materiāls: termoplasts

Kā to lietot

Vienkārši uzspraudiet palīgslēdzi uz saderīgā slēdža sāniem, pievienojiet vadus pie skrūvju spailēm un savienojiet ar vadības ķēdi. Slēdzis nekavējoties sāks darboties, sniedzot precīzu informāciju par galvenā slēdža stāvokli.

Kur to izmantot

• Apgaismojuma un sadales paneļu attālināta statusa indikācija
• Motora starteru un vadības ķēžu bloķēšana
• PLC vai ēku pārvaldības sistēmu ievades signāli
• Drošības ķēžu uzraudzība

Padoms: izmantojiet gan NO, gan NC kontaktus, lai izveidotu pilnīgu statusa atgriezenisko saiti – tas ļauj precīzi noteikt, vai slēdzis ir ieslēgts vai atslēgts, pat ja pazūd signāls.
