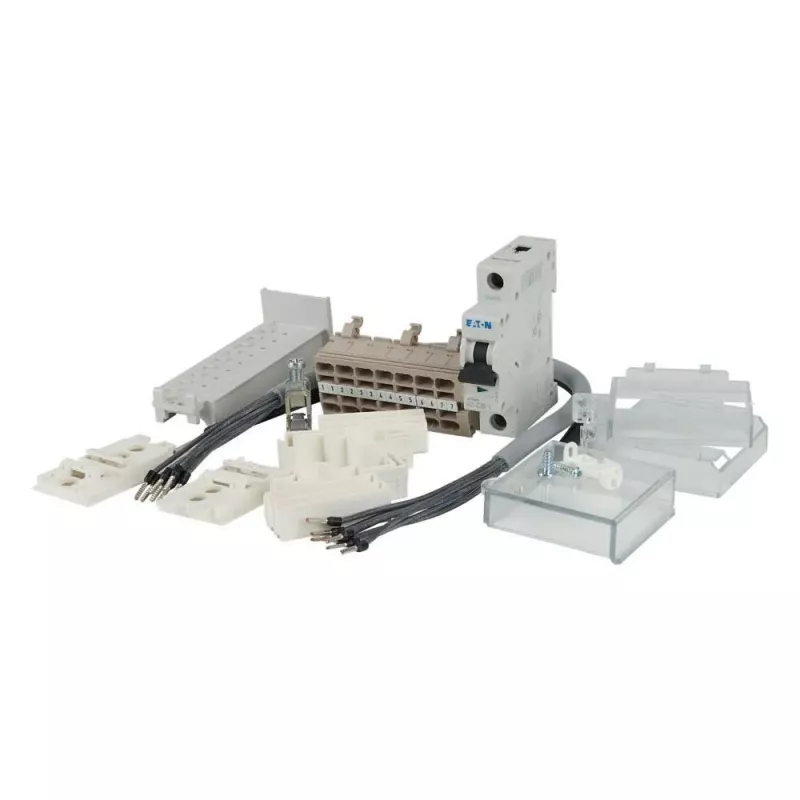

Eaton ZSD-BPKT/T/31 uzskaites punkta montāžas komplekts tarifa pārslēgšanas ierīcei (TSG), 63 A, 5 polu 153602

Ja sadales skapī jāievieto tarifa pārslēgšanas ierīce (TSG), parasti nākas meklēt atsevišķus stiprinājumus, savienotājus un pārsegus. Eaton ZSD-BPKT/T/31 novērš šo meklēšanu – tas ir pilns komplekts, kas paredzēts tieši TSG integrācijai Eaton ZSD sērijas sadales sistēmās ar 5 polu kopnēm.

Galvenās priekšrocības

• Viss nepieciešamais vienā komplektā vienam uzskaites punktam ar TSG
• Saderīgs ar 5 polu kopņu sistēmām, nominālā strāva līdz 63 A
• Ietver montāžas plāksni, kopņu savienojuma elementus, spaiļu blokus, pārsegus un stiprinājumus
• Savienojumi ar skrūvju spailēm – droši un vienkārši
• Atbilst attiecīgajiem DIN VDE standartiem

Kam piemērots

Elektriķiem, kas uzstāda vai apkalpo sadales iekārtas, kur nepieciešama tarifa pārslēgšana trīsfāžu sistēmās. Komplekts der gan jaunām uzstādīšanām, gan esošu sadales skapju papildināšanai, ja tiek izmantota Eaton ZSD sērija (piemēram, BC-O sērijas skapji).

Tehniskā specifikācija

• Produkta tips: uzskaites punkta montāžas komplekts
• Pielietojums: uzskaites punkta aprīkošana sadales skapī
• Funkcija: elektrisko komponentu montāža un savienošana
• Konkrēts lietojums: tarifa pārslēgšanas ierīces (TSG) integrācija
• Sistēmas saderība: Eaton sadales skapju sistēmas (piem., BC-O sērija)
• Uzskaites punktu skaits: 1
• Kopņu sistēmas saderība: 5 polu
• Nominālā strāva (kopnes savienojums): līdz 63 A
• Savienojuma veids: skrūvju spailes
• Komplektā iekļautie elementi: montāžas plāksne, kopņu savienojuma elementi, spaiļu bloki, pārsegi, stiprinājumi
• Montāžas metode: iekšēja montāža sadales skapjos
• Materiāls: jaukts (cinkots tērauds, plastmasa)
• Standartu atbilstība: attiecīgie DIN VDE standarti
• Uzstādīšanas vieta: sadales skapja uzskaites daļa
• Fāžu sistēma: piemērots trīsfāžu sistēmām
• Ražotāja sērija: ZSD sērijas piederums
• Iepakojuma veids: komplekts
• Vides apstākļi: lietošana iekštelpās, ievērojot norādīto aizsardzības pakāpi

Kā lietot

Komplektu montē sadales skapja uzskaites daļā. Vispirms piestiprina montāžas plāksni, pēc tam uzstāda kopņu savienojuma elementus un spaiļu blokus, savieno TSG ar skrūvju spailēm un pārklāj ar pārsegiem. Pirms darba sākšanas pārliecinieties, ka barošana ir atslēgta un ievērojiet vietējos drošības noteikumus.

Nobeigumā

Eaton ZSD-BPKT/T/31 ir mērķtiecīgi veidots piederums Eaton sadales skapjiem, kas nodrošina uzticamu TSG integrāciju bez minējumiem.
