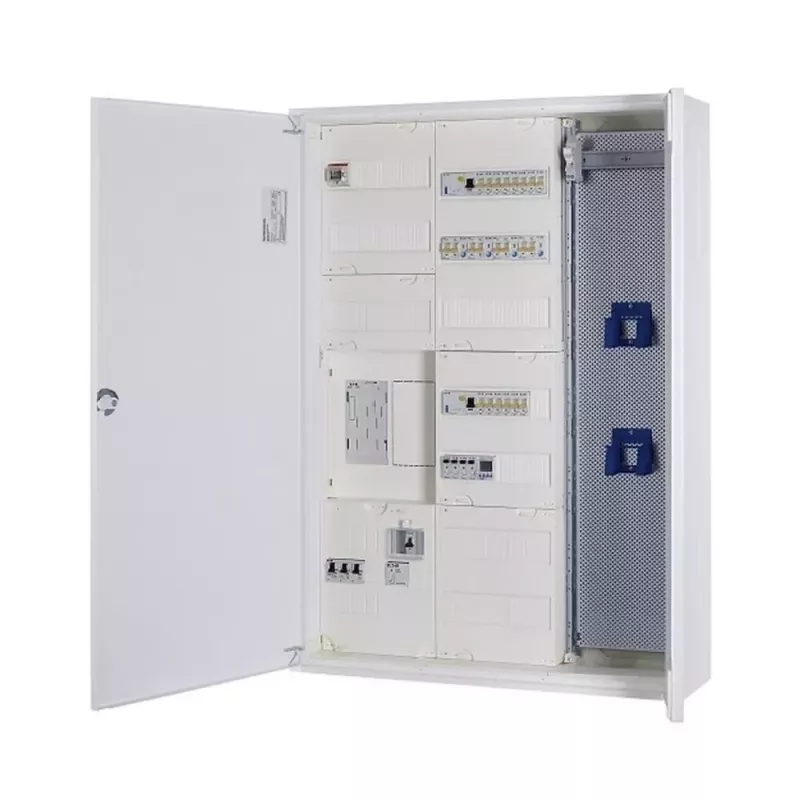

Eaton ZSD-M17B0013 1 lauka eHZ skaitītāja panelis 63A 113068

Ja elektrosadales skapī jāievieto elektroniskais mājsaimniecības skaitītājs (eHZ) un vieta ir ierobežota, šis Eaton panelis atrisina problēmu – tas nodrošina tieši vienu eHZ skaitītāja pozīciju, kā arī atsevišķas vietas BKE-I un APZ moduļiem. Nav jādomā par papildu adapteriem vai nestandarta risinājumiem.

Galvenās priekšrocības

• 1 eHZ skaitītāja pozīcija, 1 lauks
• Nominālā strāva 63 A, 230/400 V AC
• 7 polu galvenā ķēde, 5 polu kopņu sistēma
• Iebūvētas vietas 1x BKE-I un 1x APZ ierīcei
• Skrūvju spailes līdz 25 mm² (galvenā), 16 mm² (N/PE)

Ikdienas lietošanā

Panelis ir veidots uz cinkota tērauda pamatplāksnes ar plastmasas nesējplāksni, tāpēc tas ir izturīgs gan skaitītāju skapjos, gan sadales dēļos. 3 fāžu AC konstrukcija un IP2XC aizsardzība uzstādītā stāvoklī padara to piemērotu standarta iekštelpu elektroinstalācijai. Uzstādīšana ir vienkārša – piestipriniet paneli skapī, pievienojiet vadus pie skrūvju spailēm un ievietojiet eHZ skaitītāju tam paredzētajā vietā.

Kam piemērots

Šis panelis ir paredzēts elektriķiem, elektroinstalācijas speciālistiem un visiem, kas veic dzīvojamo vai komerciālo ēku elektrouzstādīšanu, kur nepieciešams uzstādīt eHZ skaitītāju un papildu moduļus. Tas atbilst DIN VDE 0603-1 un DIN 43870-1 standartiem.

Pilna specifikācija

• Skaitītāja pozīciju skaits: 1 (eHZ)
• Lauku skaits: 1
• Polu skaits (galvenā ķēde): 7
• Saderība ar skaitītāja tipu: elektroniskais mājsaimniecības skaitītājs (eHZ)
• Papildu ierīču vietas: 1x BKE-I, 1x APZ
• Nominālā strāva: 63 A
• Nominālais spriegums: 230/400 V AC
• Kopņu sistēma: 5 polu
• Savienojuma veids: skrūvju spailes
• Spailes šķērsgriezums (galvenā): līdz 25 mm²
• Spailes šķērsgriezums (N/PE): līdz 16 mm²
• Montāžas veids: skaitītāju skapjiem / sadales dēļiem
• Materiāls: plastmasas nesējplāksne, cinkota tērauda pamatplāksne
• Aizsardzības klase (uzstādītā): IP2XC
• Atbilstība standartiem: DIN VDE 0603-1, DIN 43870-1
• Lietojums: dzīvojamās, komerciālās telpās
• Fāžu skaits: 3
• Strāvas veids: AC

Padoms

Pirms uzstādīšanas pārliecinieties, ka skapī ir pietiekami daudz vietas gan pašam panelim, gan eHZ skaitītājam. Vienmēr ievērojiet vietējos elektroinstalācijas noteikumus un uzticiet darbu kvalificētam elektriķim.
