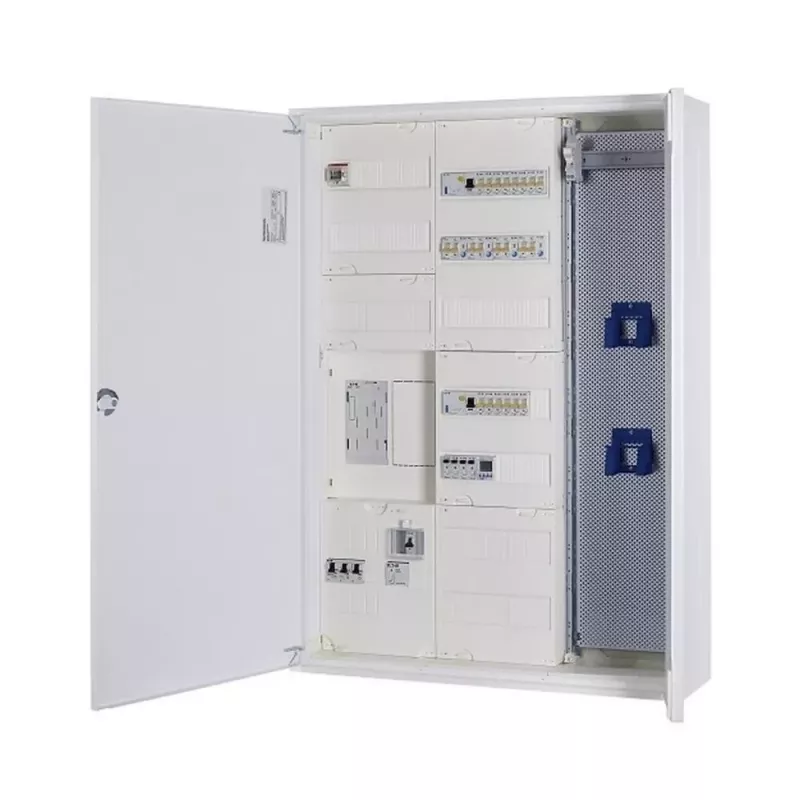

Eaton ZSD-Z17A1239 skaitītāja panelis, 1 lauks, 63 A, 230/400 V AC 259198

Ja ierīkojat vai atjaunojat elektroapgādes skaitītāja mezglu, nepieciešams risinājums, kas atbilst normatīviem un vienlaikus ir vienkārši uzstādāms. Eaton ZSD-Z17A1239 ir 1 lauka skaitītāja panelis ar 63 A nominālo strāvu un 5 polu kopni (L1, L2, L3, N, PE), kas paredzēts vienfāzes vai trīsfāžu skaitītājiem. Tas ir izgatavots no cinkota tērauda un atbilst DIN VDE 0603-1 un VDE-AR-N 4100 prasībām.

Galvenās priekšrocības

• 63 A nominālā strāva pie 230/400 V AC – piemērots lielākajai daļai mājsaimniecību un mazo komerciālo objektu.
• 5 polu kopņu sistēma (L1, L2, L3, N, PE) nodrošina drošu un vienkāršu pieslēgumu.
• Iebūvēti PE/N termināļi 1 lauka konfigurācijai.
• Daļēji iepriekš sagatavota elektroinstalācija skaitītāja pieslēgšanai – ietaupa laiku uzstādīšanas laikā.
• Moduļa platums 250 mm, augstums 450 mm, dziļums 120 mm – kompakts risinājums.
• Papildu moduļu vienības: 3 rindas x 4 moduļi (12 PLE) – vietas papildu aizsardzības ierīcēm.

Kam piemērots

Šis skaitītāja panelis ir ideāli piemērots elektriķiem un elektroinstalācijas speciālistiem, kuri strādā ar dzīvojamo ēku un mazo komerciālo objektu elektroapgādes sistēmām. Tas ir piemērots gan jaunbūvēm, gan esošo sistēmu modernizācijai, kur nepieciešams uzstādīt vienu skaitītāju atbilstoši spēkā esošajiem standartiem.

Tehniskā specifikācija

• Produkta tips: Skaitītāja panelis (Zählerfeld)
• Lauku skaits: 1
• Skaitītāja pozīcijas: 1 (vienfāzes vai trīsfāžu)
• Pieslēguma tips: Skrūvju termināļi
• Montāža: Iebūvējamiem vai uzliekamiem sadalnes skapjiem
• Materiāls: Cinkots tērauds
• Galvenā termināļa šķērsgriezums: līdz 25 mm²
• Skaitītāja termināļa šķērsgriezums: līdz 16 mm²
• Papildu moduļu vienības: 3 rindas x 4 moduļi (12 PLE)

Uzstādīšana

Panelis ir paredzēts montāžai gan iebūvējamos, gan uzliekamos sadalnes skapjos. Pateicoties daļēji veiktajai elektroinstalācijai, skaitītāja pieslēgšana ir vienkārša un ātra. Pirms uzstādīšanas pārliecinieties, ka tīklā nav sprieguma, un ievērojiet vietējos drošības noteikumus. Pēc montāžas veiciet nepieciešamos testus un pārbaudes.

Padoms: vienmēr izmantojiet atbilstoša šķērsgriezuma vadus – galvenajiem vadiem līdz 25 mm² un skaitītāja vadiem līdz 16 mm². Pārbaudiet, vai panelis atbilst jūsu reģiona elektroapgādes noteikumiem.
