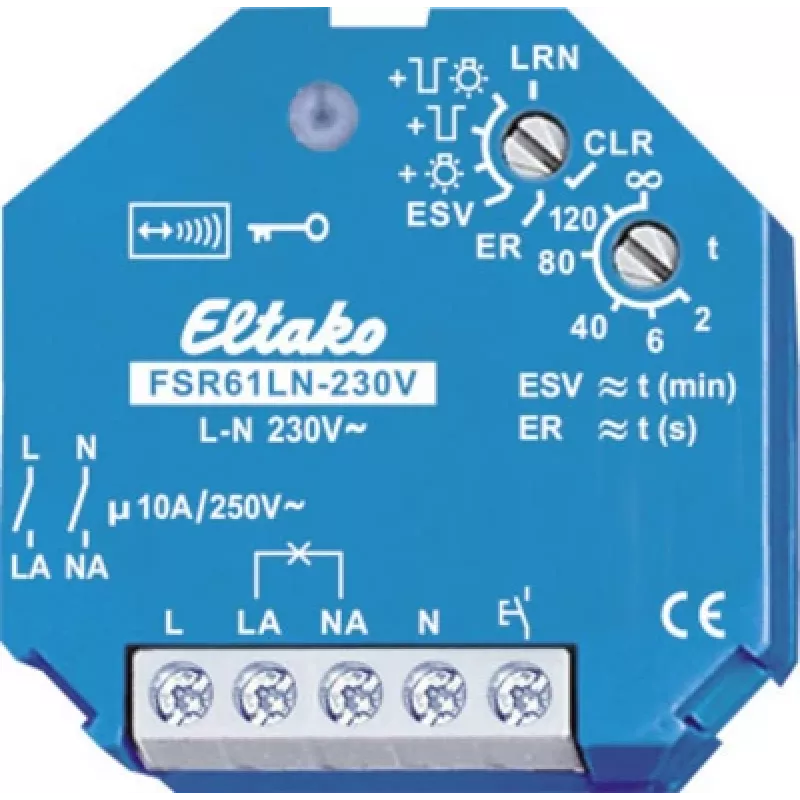

Eltako FSR61LN-230V 230V pārslēgšanas releja modulis FSR61LN (MPN 30200331)

Eltako FSR61LN-230V ir 230V pārslēgšanas releja modulis, kas paredzēts uzstādīšanai elektriskajās sadales kārbās. Šis modulis ļauj ieslēgt un izslēgt slodzi pie tīkla sprieguma, un to var integrēt vadības ķēdēs un ēku automatizācijas sistēmās, lai vadītu apgaismojumu vai citus elektriskos patērētājus.

Kāpēc to izmantot?

Modulis ir kompakts un paredzēts uzstādīšanai zem apmetuma (iegremdētās kārbās), tāpēc tas ir ideāli piemērots renovācijai un jaunbūvēm, kur nepieciešams diskrēts risinājums. Tas spēj pārslēgt gan pretestības, gan induktīvās slodzes līdz 2000 W, nodrošinot uzticamu mehānisko releju pārslēgšanu. Vienkārša vadu pieslēgšana un montāža padara to par praktisku izvēli elektriķiem un DIY entuziastiem.

Reālas pielietošanas scenāriji

• Apgaismojuma vadība: Izmantojiet moduli, lai automātiski ieslēgtu/izslēgtu gaismas gaitenī vai pagrabā, izmantojot sensoru vai taimeri.
• Sadzīves tehnikas kontrole: Pārslēdziet sūkņus, ventilatorus vai citas 230V ierīces, integrējot moduli viedās mājas sistēmā vai ar rokām vadāmā panelī.
• Ēku automatizācija: Izmantojiet to kā izpildmehānismu, lai vadītu apkures cirkulācijas sūkni vai ventilācijas rekuperatoru, reaģējot uz temperatūras vai mitruma sensoriem.

Galvenās specifikācijas

• Barošanas spriegums: 230 V AC
• Maksimālā pārslēgšanas jauda: 2000 W (pretestības slodze)
• Uzstādīšana: iegremdētā kārbā (zem apmetuma)
• Pārslēgšanas tips: mehāniskais relejs (normāli atvērts kontakts)
• Piemērots pretestības un induktīvām slodzēm
• Vadu pieslēgšana: spailes, saskaņā ar ražotāja shēmu

Kā lietot

Uzstādiet moduli piemērotā iegremdētā kārbā un pievienojiet tīkla spriegumu un slodzi saskaņā ar ražotāja elektrisko shēmu. Pirms uzstādīšanas atslēdziet strāvu. Pēc vadu pieslēgšanas ieslēdziet strāvu un pārbaudiet, vai modulis pareizi pārslēdzas, izmantojot vadības signālu vai manuālo slēdzi. Ievērojiet vietējos elektroinstalācijas noteikumus; ja nepieciešams, uzstādīšanu veic kvalificēts elektriķis.

Ieteikumi

Izmantojiet moduli tā norādītajā maksimālajā pārslēgšanas jaudā (2000 W) un nepieciešamības gadījumā nodrošiniet siltuma izkliedi slēgtās kārbās. Nepārsniedziet nominālo spriegumu un ievērojiet ražotāja norādījumus par vadu šķērsgriezumu.
