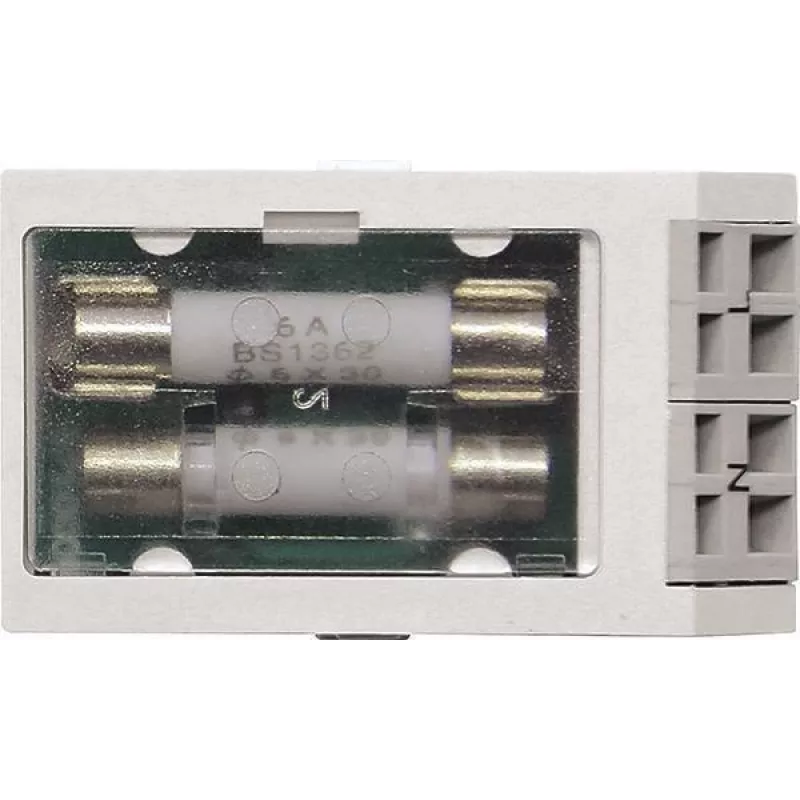

Eltako vadības drošinātāja modulis MUA-100 SM/MUA-100 (28380004)

Ja jūs uzstādāt Eltako MUA-100 vai MUA-100 SM universālos izpildmehānismus, šis modulis ir tas, kas pasargā jūsu vadības ķēdes no pārsprieguma un īssavienojumiem. Eltako 28380004 ir speciāli izstrādāts 1 pola drošinātāja modulis ar 2A lēnas darbības smalko drošinātāju, kas nodrošina uzticamu aizsardzību tieši tur, kur tā ir nepieciešama.

Kāpēc izvēlēties šo moduli

• Precīza aizsardzība: 2A lēnas darbības smalkais drošinātājs (5x20mm) pasargā jutīgās vadības shēmas no bojājumiem.
• Vienkārša uzstādīšana: Skrūvju spailes nodrošina drošu un ērtu savienojumu, ko ir viegli apkalpot.
• Universāla saderība: Der gan ar MUA-100, gan MUA-100 SM izpildmehānismiem.
• Uzticama darbība: Darba temperatūras diapazons no -20°C līdz +50°C.
• Kompakts dizains: IP20 aizsardzības klase iekštelpu lietošanai.

Tehniskie dati

• Produkta veids: Vadības drošinātāja modulis
• Saderība: Eltako MUA-100, Eltako MUA-100 SM universālie izpildmehānismi
• Drošinātāja tips: Smalkais drošinātājs (5x20mm)
• Drošinātāja nomināls: 2A, lēnas darbības
• Maks. komutācijas strāva: 2A
• Maks. vadības spriegums: 250V AC
• Polu skaits: 1
• Savienojuma tips: Skrūvju spailes
• Montāžas tips: Paredzēts montāžai kopā ar MUA-100 izpildmehānismu (saderīgs ar DIN sliedi)
• Korpusa materiāls: Plastmasa
• Aizsardzības klase: IP20
• Darba temperatūra: -20°C līdz +50°C
• Uzglabāšanas temperatūra: -25°C līdz +70°C
• Relatīvais mitrums: 5% līdz 93% (bez kondensāta)
• Funkcija: Pārsprieguma un īssavienojuma aizsardzība vadības ķēdēm

Kam piemērots

Šis modulis ir paredzēts elektriķiem un sistēmu integrētājiem, kuri uzstāda Eltako MUA-100 sērijas izpildmehānismus. Tas ir obligāts papildinājums, ja vēlaties nodrošināt drošu un ilgstošu vadības ķēžu darbību. Piemērots gan jaunām instalācijām, gan esošo sistēmu papildināšanai.

Lietošana

Modulis tiek montēts kopā ar MUA-100 izpildmehānismu uz DIN sliedes. Pievienojiet vadības vadus pie skrūvju spailēm, ievērojot polaritāti un shēmu. Pārliecinieties, ka izmantotais drošinātājs atbilst specifikācijai (5x20mm, 2A, lēnas darbības). Pirms darba uzsākšanas vienmēr atslēdziet barošanu.

Padoms: Vienmēr turiet rezervē papildu 2A lēnas darbības drošinātājus, lai bojājuma gadījumā varētu ātri atjaunot sistēmas darbību. Regulāri pārbaudiet savienojumu stingrību, īpaši pēc temperatūras svārstībām.
