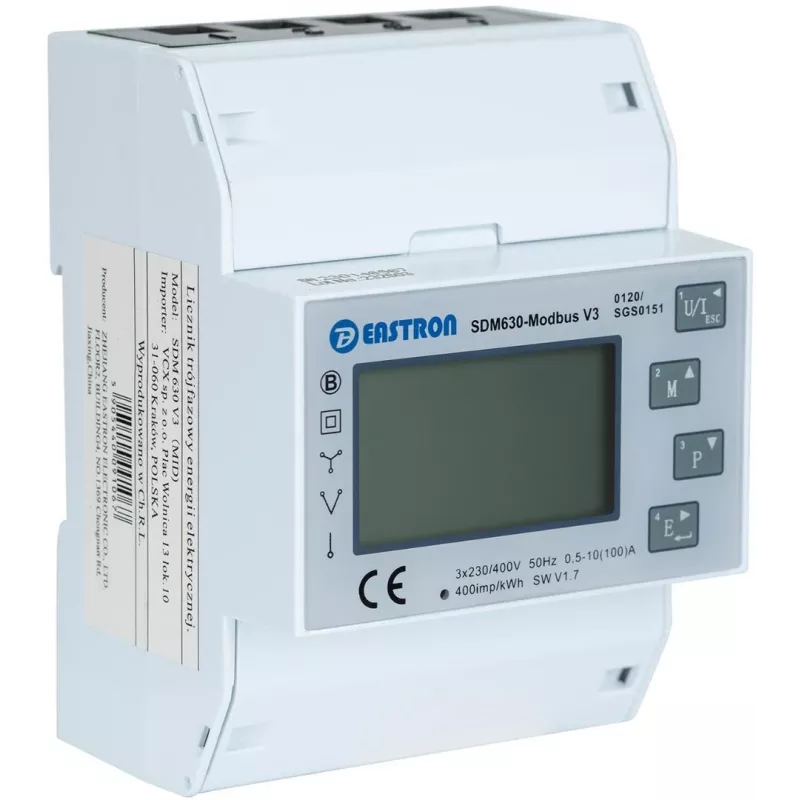

ENERGY SISTEM Trīsfāzu enerģijas skaitītājs VCX SDM 630 MODBUS V3

Vajag precīzi uzskaitīt enerģiju trīsfāzu tīklā un pārsūtīt datus uz vadības sistēmu? SDM 630 M V3 ir MID sertificēts skaitītājs ar RS485 Modbus RTU, kas mēra tiešā pieslēgumā līdz 100A.

Priekšrocības

1. klases (B) precizitāte aktīvajai enerģijai, fona apgaismojuma LCD displejs un konfigurējami S0 impulsu izejas. Kompaktais DIN sliedes stiprinājums (4 moduļi) ietaupa vietu, un plašais darba temperatūras diapazons nodrošina uzticamību dažādos apstākļos.

Kam piemērots

• Rūpnieciskais un komerciālais enerģijas monitorings
• Apakšuzskaite ēkās un objektos
• Integrācija ar ēku vadības sistēmām (BMS)
• Atjaunojamās enerģijas sistēmas (saules, vēja)

Galvenie tehniskie parametri

• Mērījuma veids: Trīsfāzu (3P4W, 3P3W)
• Strāvas ieeja: Tiešais pieslēgums, 10(100)A
• Spriegums: 3x 230/400V AC (fāze-neitrāle/fāze-fāze)
• Frekvence: 50/60 Hz
• Aktīvās enerģijas precizitāte: 1. klase (IEC 62053-21), B klase (EN 50470-3)
• Reaktīvās enerģijas precizitāte: 2. klase (IEC 62053-23)
• Komunikācija: RS485 Modbus RTU
• Displejs: Fona apgaismojuma LCD
• Impulsu izejas: 2x S0 (konfigurējamas)
• Stiprinājums: DIN sliede (4 moduļi)
• Darba temperatūra: -25°C līdz +55°C
• Uzglabāšanas temperatūra: -40°C līdz +70°C
• Aizsardzība: IP51 (priekšpuse), IP20 (spailes)
• Sertifikācija: CE, MID

Ieteikumi

Lai nodrošinātu optimālu darbību, uzstādīšanu jāveic kvalificētam elektriķim. RS485 komunikācijai izmantojiet ekranētu vītā pāra kabeli. Skaitītājs atbalsta pārraides ātrumu no 1200 līdz 9600 bps ar konfigurējamu paritāti un stop bitiem.
