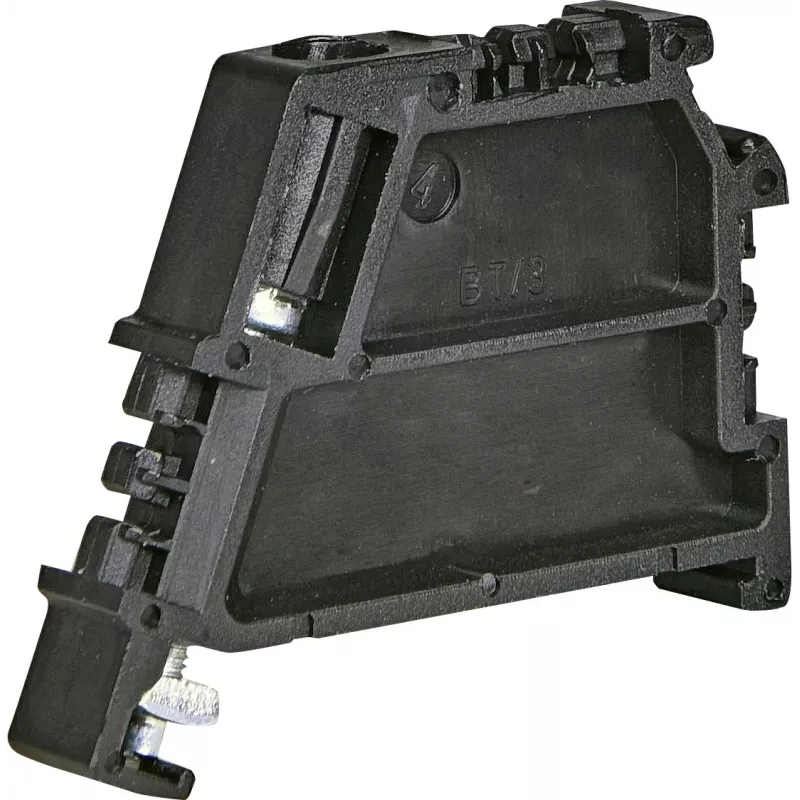

ETI ES-BT/3 Skrūvju spailu bloks, gala savienojuma un neitrāles spaile, 3 savienojuma punkti, 800 V, 32 A, melns 003903229

Kad sadales skapī jāsavieno neitrāles vads un jāpabeidz rinda, parasti nākas meklēt divus atsevišķus komponentus. ETI ES-BT/3 apvieno abas funkcijas vienā kompaktā skrūvju spailu blokā – tas ir gala savienojums un neitrāles spaile ar trim savienojuma punktiem.

Galvenās priekšrocības

• Viens bloks divu atsevišķu detaļu vietā – mazāk komponentu, vienkāršāka montāža
• Skrūvju savienojums pieņem gan viendzīslu, gan daudzdzīslu vadus, arī ar uzmavu
• Piemērots standarta 35 mm DIN sliedei – uzstādīšana bez instrumentiem
• Poliamīda (PA) izolācija un UL94 V-0 degamības klase nodrošina drošību prasīgā vidē
• Darba temperatūras diapazons no -40 °C līdz +100 °C

Kam piemērots

Elektriķiem un sadales skapju montētājiem, kuri strādā ar sadales skapjiem, rūpnieciskajām vadības panelēm, ēku automatizācijas sistēmām un mašīnu elektroinstalāciju. Der gan jauniem projektiem, gan esošo instalāciju atjaunināšanai.

Tehniskie dati

• Tips: skrūvju spailu bloks gala savienojumam un neitrālei
• Savienojuma punktu skaits: 3
• Montāža: DIN sliede (35 mm)
• Nominālais spriegums (IEC): 800 V
• Nominālā strāva (IEC): 32 A
• Vada šķērsgriezums (viendzīslu): 0,5–4 mm²
• Vada šķērsgriezums (daudzdzīslu): 0,5–2,5 mm²
• Vada šķērsgriezums (smalkdzīslu ar uzmavu): 0,5–2,5 mm²
• Izolācijas materiāls: poliamīds (PA)
• Krāsa: melna
• Darba temperatūra: -40 °C līdz +100 °C
• Piesārņojuma pakāpe: 3
• Degamības klase: UL94 V-0
• Savienojuma metode: skrūvju savienojums
• Noņemamās izolācijas garums: 9 mm
• Pievilkšanas moments: 0,5–0,8 Nm

Kā lietot

Nostipriniet bloku uz 35 mm DIN sliedes, ievietojiet notīrītos vadus (noņemiet 9 mm izolācijas) un pievelciet skrūves ar 0,5–0,8 Nm momentu. Bloks atbilst IEC 60947-7-1 standartam un ir paredzēts 3. piesārņojuma pakāpes videi.

Padoms: vienmēr pārbaudiet, vai vads ir pilnībā ievietots un skrūve pievilkta ar pareizo momentu – pārāk liels spēks var sabojāt vadu, pārāk mazs var izraisīt sliktu kontaktu. Melnais korpuss labi iederas standarta panelēs.
